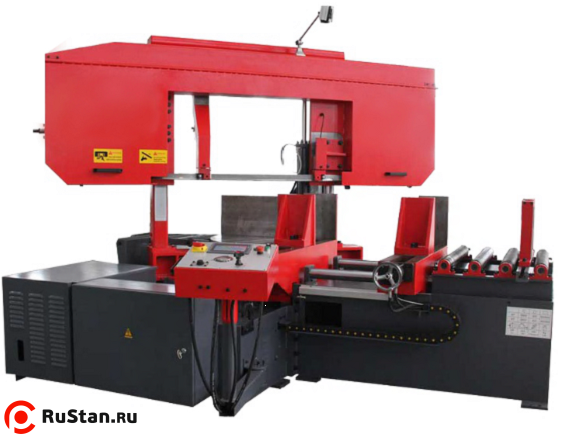

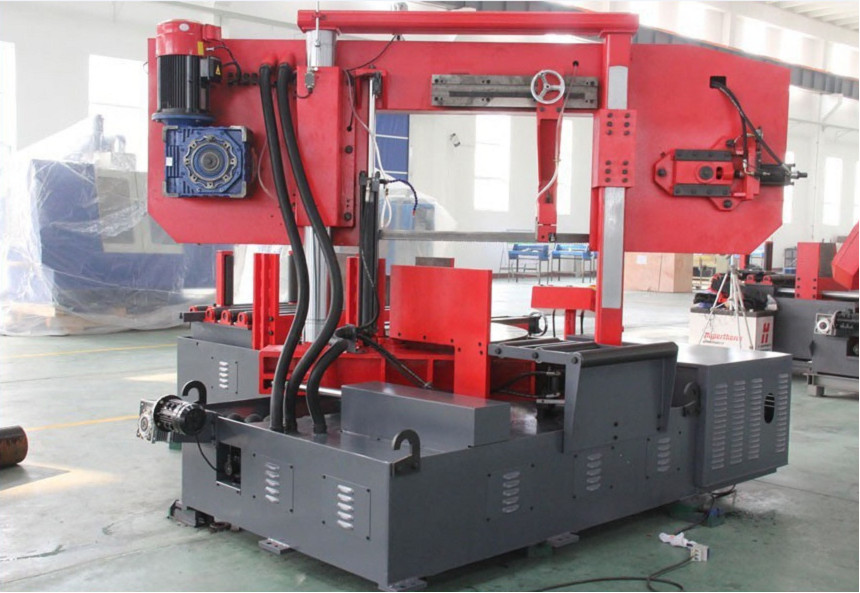

Автоматический ленточнопильный станок Stalex BS-600GА

Модель Stalex BS-600GA является автоматическим ленточнопильным станком, колонного одностоечного типа.
Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 600 мм и прямоугольной заготовки 850x600 мм под углом 90°, а также с возможностью поворота рамы для пиления заготовок под углом 45°.
Одностоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны):
1 колонна основная большего диаметра по которой вертикально перемещается горизонтальная пильная рама.
2 колонна направляющая, данная колонна задаёт окончательное жёсткое направление рамы при работе и на холостом ходу.
Пильная рама, представляет собой стальную сварную конструкцию
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

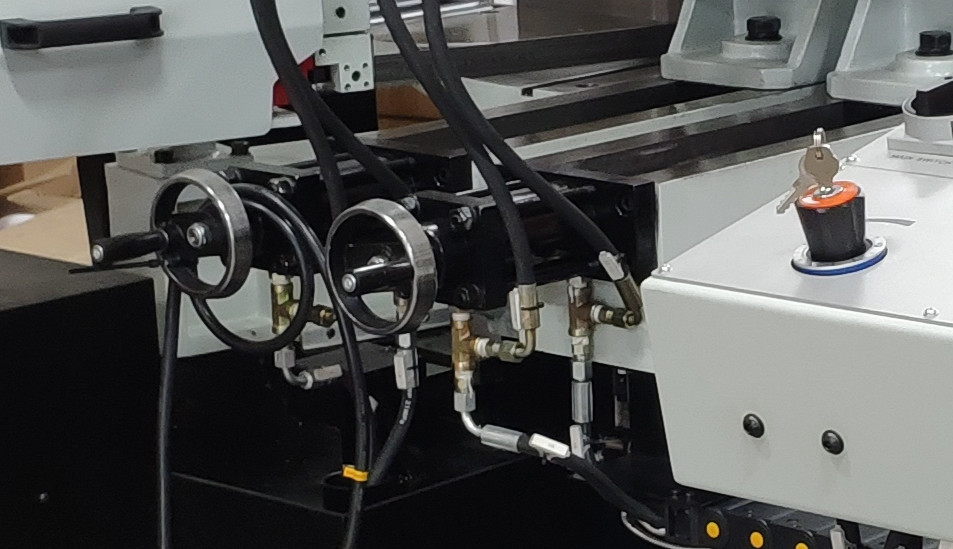

Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо гидравлического зажатия, тисков имеют механический ход тисков.

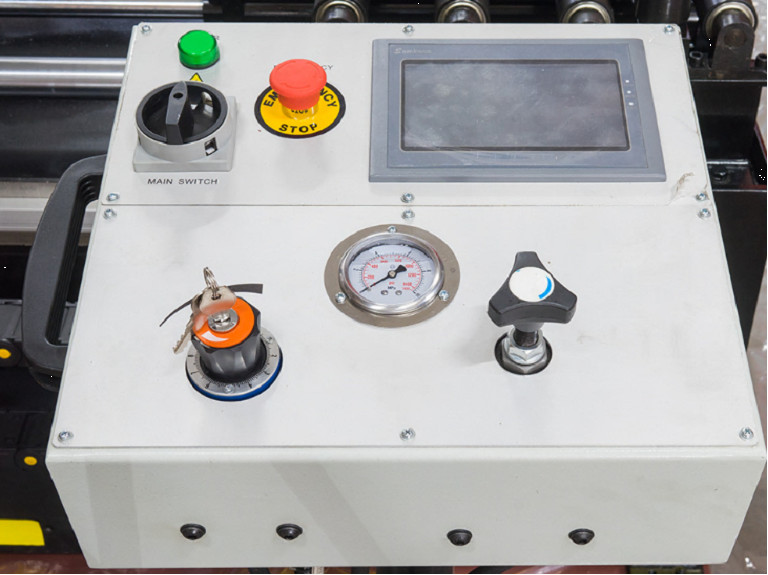

На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.

Основные элементы

- Угол пиления заготовок 90°; 15°; 30°; 45°.
- Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
- Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи.
- ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
- Станок управляется трёхфазным двигателем.
- Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 0-100 м/мин (без цифровой индикации).
- Предохранительный концевик на кожухе маховика и концевик (за маховиком натяжения полотна) для контроля/отключения станка при обрыве полотна (оберегающие станок от поломок в случае если лента повреждена).
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Механическое натяжение полотна + индикатор натяжения полотна
- Дисковая щётка для очистки полотна от стружки, приводимая в движение от вращения шкива
- Конвейер для сбора стружки, приводимая в движение автоматически
- Сенсорный дисплей управления
- Подсветка зоны резания
- Автоматическое подъём рамы при завершении резки

					Угол пиления заготовок 90°; 15°; 30°; 45°. Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.
					Панель управления выведена консолью к станку, для удобства оператора. Длина подачи заготовки контролируется автоматически c ЧПУ (СNC). ЧПУ станка строится на PLC контроллере. Сенсорный дисплей управления. Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 0-100 м/мин (без цифровой индикации).

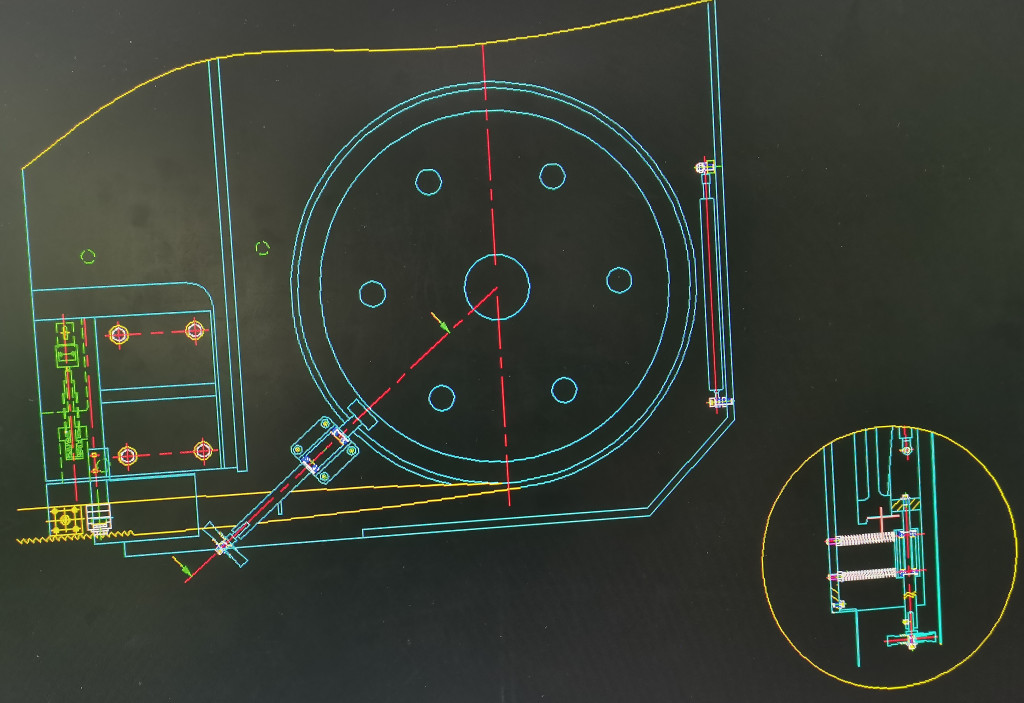

					Механическое натяжение полотна. Датчик контроля (на обрыв полотна). Концевика на натяжения полотна – нет.

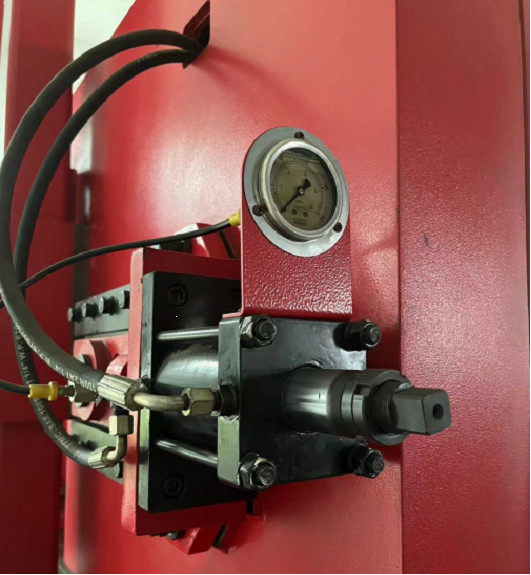

					Индикатор натяжения полотна
					Предохранительные концевики на кожухе маховика.
					Тиски гидравлические с возможностью быстрого зажима заготовок
					Механическая дисковая щётка для очистки полотна от стружки (с приводом от движения шкива).

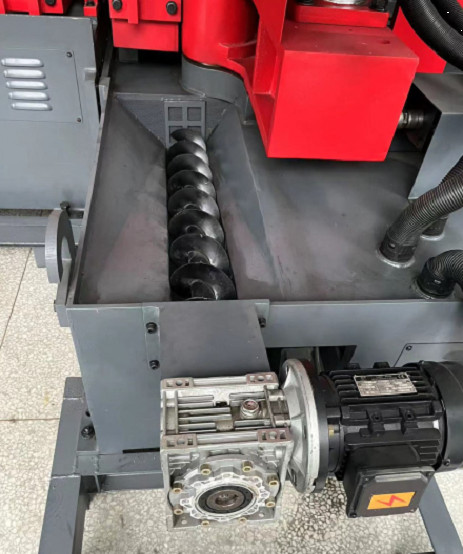

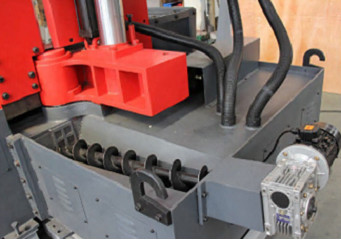

					Шнековый приводной конвейер для сбора стружки

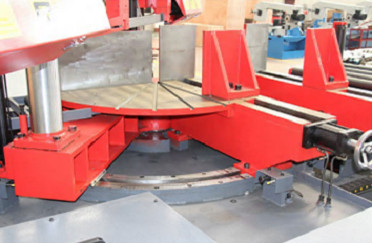

					Поворотный механизм

Технические характеристики "STALEX BS-600GA"
Характеристика	Значение
Мощность главного двигателя	5.5 кВт (3-фазный, серводвигатель)
Мощность гидравлической станции	1.5 кВт
Мощность системы СОЖ	0.75 кВт
Вращение пилы	90°…15°…30°…45° (кратно 1°)
Привод	зубчатый
Скорость резания	0-100 м/мин
Круглый профиль при 90°	600 мм
Круглый профиль при 45°	400 мм
Прямоугольный профиль при 90°	850х600 мм
Прямоугольный профиль при 45°	600х400 мм
Пакетная резка	850х0 мм; 400х400 мм
Ход тисков	480 мм
Мин. подача (ЧПУ)	5 мм
Скорость подачи	0-30 мм/с
Точность подачи	0.1/100 мм
Точность реза	0.2 мм на 100 мм глубины
Размер полотна	54х1.6х6685 мм
Рабочая высота стола	820 мм
Объём гидравлического бака	65 л
Объём бака СОЖ	70 л
Габариты упаковки (станок)	3550х2120х2660 мм
Габариты упаковки (стол)	1790х1720х1490 мм
Масса	4900 кг
Производство	Китай

Комплектация

• Автоматический ленточнопильный колонный станок STALEX BS-600GA
• Ленточнопильное полотно, установленное на станке
• Приводной конвейер для сбора стружки
• Лампа освещения рабочей зоны
• Индикатор натяжения полотна
• Гидравлические прижимы для пакетной резки
• Механическая дисковая щётка для очистки полотна (привод от шкива)
