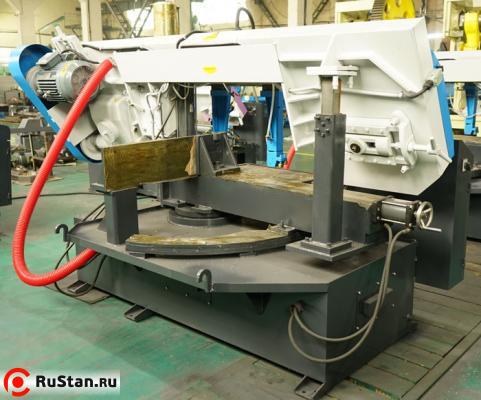

Ленточнопильный станок ЛПСГ-520.45 предназначен для пиления сталей и сплавов различных марок. Конфигурацией сечения заготовки может являться круг, квадрат, труба, профиль, швеллер, уголок и т. д. Станок имеет возможность пиления нескольких (пакета) заготовок, но только при наличии в комплектации такой опции, как вертикальный прижим. Колонное конструктивное исполнение станка обеспечивает высокую жёсткость конструкции и точность при пилении.

Основные части и узлы станка

Вид спереди ЛПСГ-520.45

Вид спереди:

  1. Основание
  2. Рама пильная
  3. Колонна
  4. Привод
  5. Направляющие пильной ленты
  6. Тиски поворотные
  7. Стол
  8. Механизм очистки ленты (щетка)
  9. Механизм конечных выключателей
  10. Шкаф управления
  11. Пульт управления
  12. Ограждения опасных зон
  13. Крюк транспортировочный
  14. Лапа крепежная
Вид сзади ЛПСГ-520.45

Вид сзади:

  1. Электродвигатель
  2. Редуктор
  3. Тиски подвижные
  4. Цилиндр подъема пильной рамы
  5. Цилиндр зажима тисков
  6. Губка тисков неподвижная
  7. Губка тисков подвижная
  8. Направляющая поворотных тисков
  9. Механизм натяжения ленты
  10. Станция гидравлическая
  11. Поворотный круг
  12. Ограждение шкивов
Редуктор ЛПСГ-520.45

Редуктор


Технические характеристики ЛПСГ-520.45

Характеристика Значение
Максимальный диаметр разрезаемого прутка, мм 520
Максимальные размеры разрезаемого квадрата, мм 520х520
Скорость движения ленты, м/мин 30/50/70
Размер полотна пилы, мм 41х1.3х6070
Угол реза, 90-45
Натяжение полотна пилы Ручное
Подача материала Ручная
Длина отрезаемой заготовки в автоматическом режиме, мм 3….16000
Очистка полотна от стружки во время реза Автоматическая
Главный двигатель, кВт, об/мин 0,75/1400
Двигатель системы охлаждения, кВт, об/мин 0,2/3000
Объем рабочих жидкостей Гидравлическая жидкость, Дм3 85
Смазочно-охлаждающая жидкость, Дм3 60
Режимы работы Полуавтоматический
Масса станка, кг 1920
Масса заготовки, не более, кг 1200
