Полуавтоматический ленточнопильный станок Stalex H-5033

Модель Stalex H-5033 / H-7043 / H-7053 является гидравлическим ленточнопильным станком, колонного типа.
Полуавтоматические ленточнопильные станки, предназначены для пиления труб и сплошных заготовок, максимальным диаметром круга и квадратных заготовок под углом 90°.
Колонные ленточнопильные станки имеют 2 вертикальные стойки по которым перемещается горизонтальная пильная рама, образуя жёсткий контур с высокой стабильностью реза.
Пильная рама, представляет собой стальную сварную конструкцию.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

Особенности

• Произведён по стандартам СЕ
• Электрические компоненты - Siemens, Schneider, Meanwell.

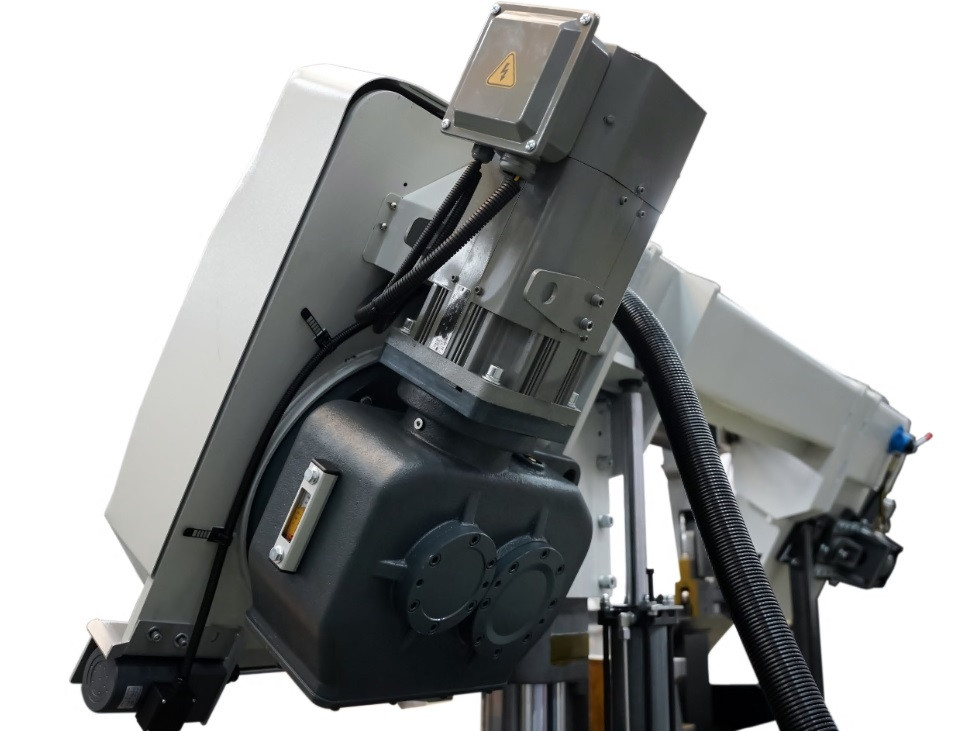

• Мощный двигатель для эффективной резки - 4 кВт
• Пульт станка PLC (панель HMI + кнопочное управление), для программирования и управления режимов резания

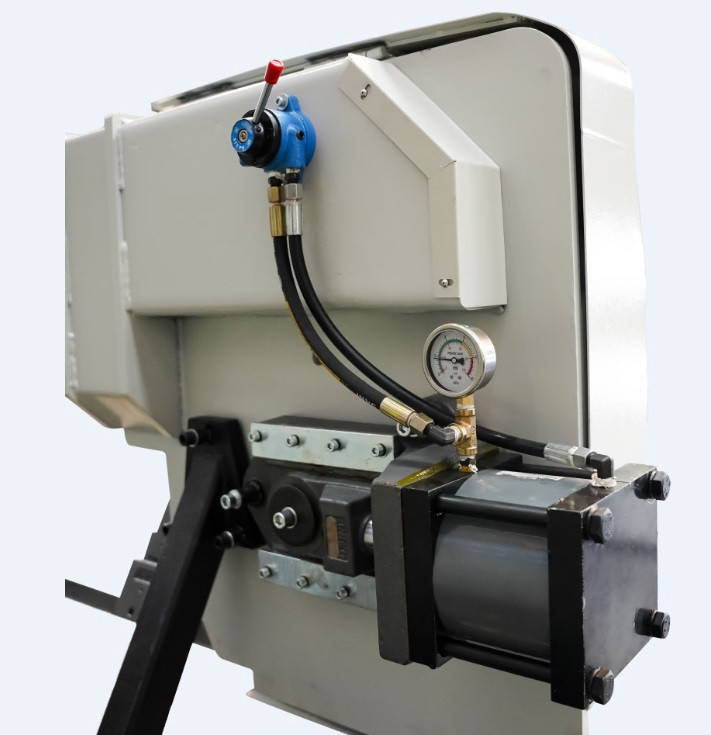

• Гидравлическое натяжение ленточнопильного полотна
• Моторизированная дисковая щётка для удаления стружки
• Лазерный луч
• Прижим пакетной резки (гидравлический) – опционально

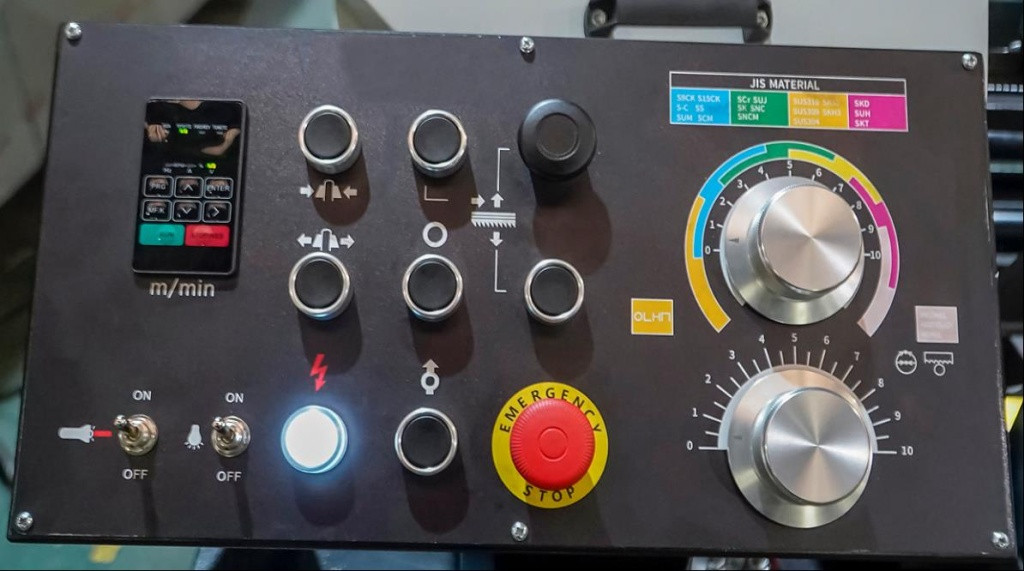

					Панель станка для управления и программирования режимов резания

Технические характеристики Гидравлический ленточнопильный колонный H-5033
Характеристика	Значение
Наименование	H-5033
Стандарт CE	+
Мощность главного двигателя	4 кВт (380В, 50 Гц, 3-х фазный)
Двигатель с регулируемой частотой вращения	+
Зубчатый привод	+
Мощность гидравлической станции	1,1 кВт
Мощность системы СОЖ	0,09 кВт
Вращение пилы	90 градусов
Блоки позиционирования полотна (перпендикулярности)	имеют направляющие подшипники и твердосплавные пластины
Тиски	гидравлические
Скорость резания	20-80 м/мин (инвентор)
Моторизированная дисковая щётка для удаления стружки	+
Двойной гидравлический клапан управления подачей вниз	+
Гидравлическое натяжение ленточного полотна	+
Лазерный луч	+
Рабочая зона	90°
Объем гидравлического бака	40 л
Объем бака для охлаждающей жидкости	75 л
Рабочая высота стола (от пола до основания тисков)	666 мм
Габариты ленточного полотна	34х1,1х4420 мм
Размер станка (ДхШхВ)	1300х2500х1500 мм
Вес машины	≈ 1400 кг
