Токарный станок с ЧПУ CT40

Токарные станки с ЧПУ серии CT40 предназначены для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем, различной сложности, включая нарезания резьбы, сверление, зенкерование.

Обработку, возможно, производить в один или несколько проходов в замкнутом полуавтоматическом цикле одновременно по двум координатам.

Токарные станки с наклонной станиной позволяют производить высокоскоростную и точную обработку деталей с упрощенным отводом стружки. Увеличенное количество позиций в резцедержке позволяют производить обработку с большим количеством технологических операций различным режущим инструментом, который меняется автоматически. Система ЧПУ, сервомодули и серводвигатели Fanuc обладают высокой отказоустойчивостью и требуют минимального технического обслуживания в процессе эксплуатации станка.

Особенности

1. Высокоскоростной токарный станок с ЧПУ для прецизионной обработки мелких деталей ступенчатой или криволинейной формы в условиях серийного производства.
2. Предназначен для обработки заготовок из стали, цветных металлов и сплавов в электронной, приборостроительной, аэрокосмической, медицинской промышленности, военно-промышленном комплексе.
3. Специально разработан с учетом возможности встраивания в состав автоматических и роботизированных поточных линий.
4. Инновационная система ЧПУ Fanuc 0i-TF Plus (опция: Siemens 828D) идеально подходит для управления обработкой деталей сложной формы.
5. Компактная высокоинтегрированная конструкция с максимальной степенью автоматизации, высокой жесткостью и вибростойкостью. Рассчитана с помощью методов динамического анализа и конечных элементов.
6. Сервопривод шпинделя Fanuc Alfa il12/7000, сервоприводы по осям X/Z Fanuc Alfa iS 8/4000.
7. Высокоскоростной прецизионный шпиндель 4 500 об/мин установлен на прецизионные подшипники NSK (Япония).
8. Циркуляционная система смазки шпиндельной бабки.
9. Шпиндель станка прошел высокоскоростную динамическую балансировку на специальном испытательном стенде, отсутствие вибраций и резонанса гарантирует стабильно высокую точность обработанных деталей.
10. Основные узлы станка имеют усиленную конструкцию, изготовлены из высокопрочного чугуна, прошли термообработку и искусственное старение и не имеют внутренних напряжений.

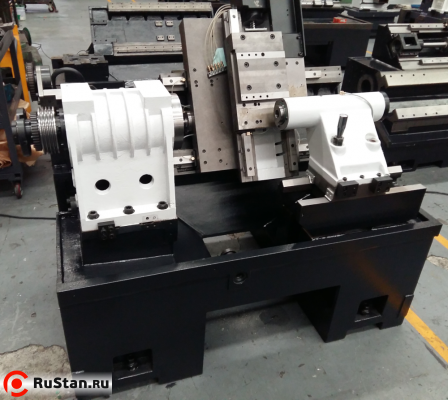

11. Жесткая вибростойкая литая станина с углом наклона 45° и многочисленными ребрами жесткости, изготовленная из высококачественного серого чугуна.
12. Высокоточные шлифованные шариковые винты THK (Япония) с предварительным натягом класса точности С3.
13. Шариковые винты установлены на опоры с прецизионными подшипниками NSK (Япония) и подключены к серводвигателям с помощью высококачественной безлюфтовой муфты.
14. Высокоскоростные линейные направляющие качения THK (Япония) с максимальной скоростью перемещений 24 м/мин.

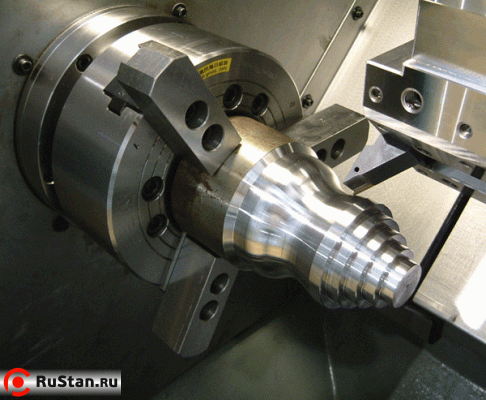

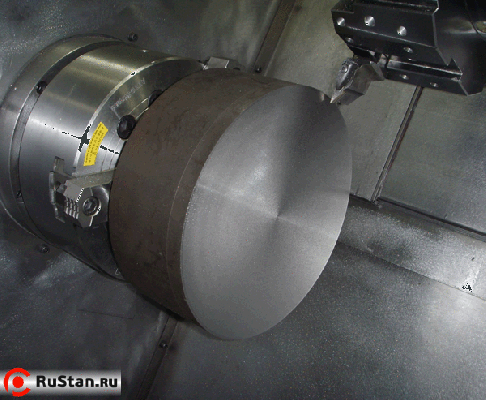

15. Быстрый и точный зажим заготовки в гидравлическом 3-кулачковом токарном патроне 200 / 250 мм Auto Strong (Тайвань).

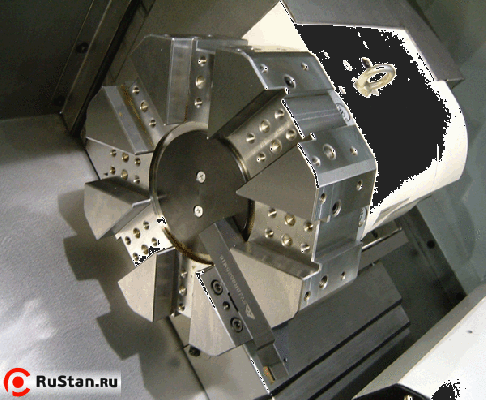

16. Высокоскоростной гидравлический сменщик инструмента револьверного типа на 8 инструментов (опция: 12 инструментов) со временем смены инструмента 0,5 с.
17. Высокая жесткость и вибростойкость станка позволяют работать с большим съемом стружки, использовать прогрессивные режимы резания и полностью раскрыть потенциал современного режущего инструмента.

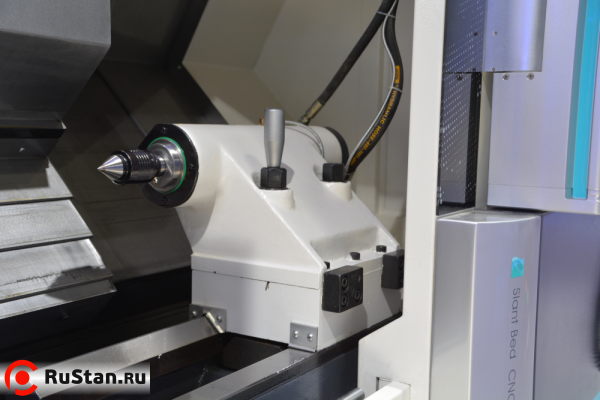

18. Гидравлическая задняя бабка.
19. Система подачи СОЖ с баком емкостью 200 литров.
20. Автоматическая импульсная система смазки направляющих и ходовых винтов.
21. Высокопроизводительный ленточный конвейер для удаления стружки. Может быть смонтирован сбоку или сзади станка.
22. Полностью закрытая рабочая зона с защитными устройствами.
23. Передняя раздвижная дверца с большим прозрачным окном из бронированного стекла.
24. Микропереключатели предотвращают запуск станка при открытых дверцах и блокируют их во время работы.
25. Ножная педаль зажима / разжима токарного патрона.

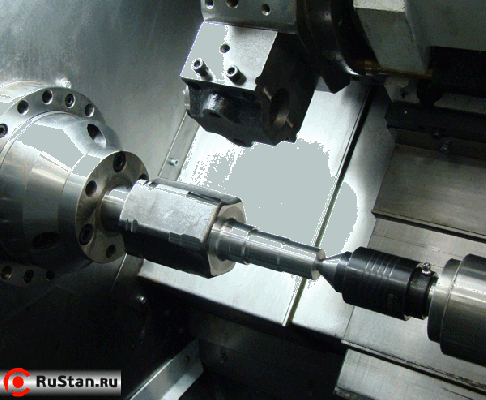

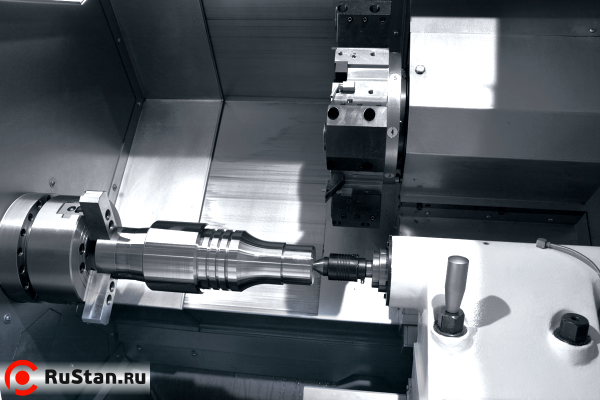

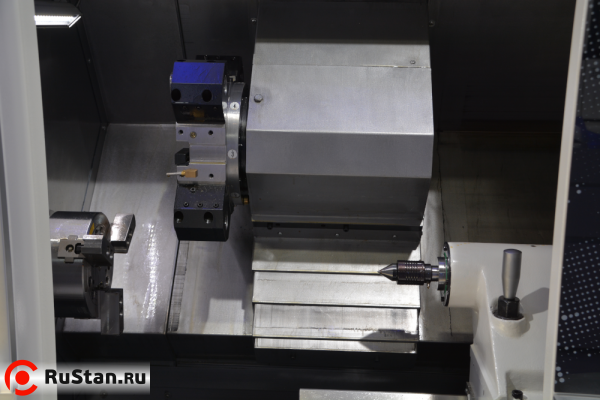

Рабочая зона	Сменщик инструмента	Гидравлический патрон	Система управления
Высокопроизводительная, жесткая и вибростойкая компактная конструкция	Револьверного типа, 8 инструментов, время смены инструмента 0,5 / 1,4 с	Гидравлический токарный патрон Auto Strong N-208 Ø200 мм (Тайвань)	Инновационная система ЧПУ Fanuc 0i TF Plus
Привод оси Х	Задняя бабка	Манометры гидросистемы	Транспортер для стружки
Сервопривод Fanuc Alfa iS 8/4000, наклон станины 45°	Гидравлическая, ход 460 мм, ход пиноли 130 мм	Раздельное регулирование давления системы, токарного патрона и задней бабки	Ленточный, может быть смонтирован сбоку или сзади станка

Комплект поставки:

1. Гидравлический 3-кулачковый токарный патрон Ø200 мм с отверстием.
2. 8-позиционный гидравлический сменщик инструмента.
3. Гидравлическая задняя бабка.
4. Педаль зажима / розжима токарного патрона.
5. Ленточный транспортер для удаления стружки.
6. Тележка для сбора стружки.
7. Обслуживающий инструмент.
8. Руководство по эксплуатации на русском языке.

Дополнительные опции:

1. Система ЧПУ Siemens 828D.
2. Автоподатчик прутка (барфидер).
3. 12-позиционный гидравлический сменщик инструмента.
4. 8-позиционный гидравлический сменщик инструмента с блоками VDI30.
5. Датчик измерения инструмента Renishaw HPRA.
6. Пневматический уловитель деталей.
7. Кондиционер электрошкафа.
