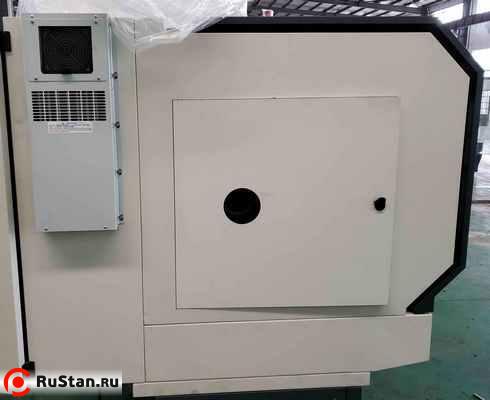

Токарный станок KE63/1500 с ЧПУ Fanuc 0i TF(5)
| Модель: |  |
KE63/1500 |
| Производитель: | КМТ |
|
| Изготовитель: |  |
Китай |
Токарный станок SMTCL KE63/1500 с ЧПУ предназначен для получистовой и чистовой обработки различного вида валов, дисков, для расточки отверстий, внутренних криволинейных поверхностей конической формы, резьб, дуг, развертки. Подходит для скоростной резки черных и цветных металлов в механической обработки вращающихся деталей, применимых в автомобилях, мотоциклах, для обработки подшипников, деталей электроники, аэрокосмической, военной и других отраслей промышленности, обеспечивает высокую эффективность, большие объемы и высокую точность обработки.
Новая серия токарных станков с ЧПУ серии KE является усовершенствованной версией, в которой были полностью оптимизированы дизайн и конструкция.
| Конструктивные особенности | |
|---|---|
|

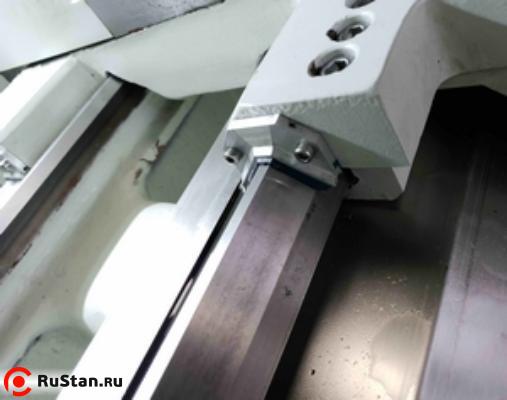

Станина
Для станины токарного станка применяется литая станина с рельсовыми направляющими. Компоновка внутренних частей станины усилена ребрами жесткости, с достаточно высокой жесткостью, используется среднечастотная технология обточки, глубина закалки 2-3 мм，твердость достигает 52HRC. Толщина стенок 25 мм, увеличена масса в сравнении с аналогичными станками на 10-15 %. |
|

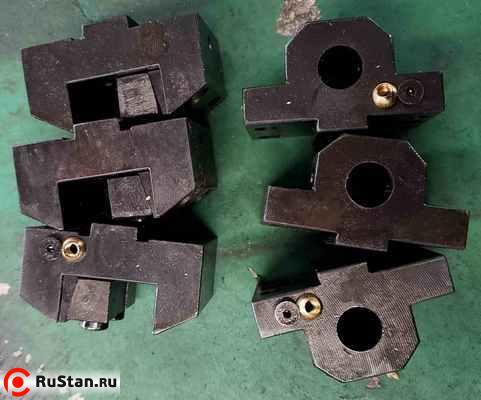

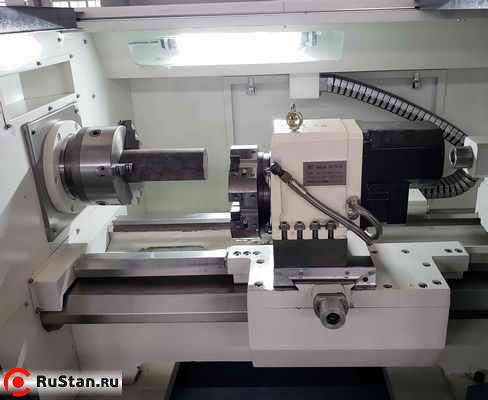

6-ти позиционная инструментальная резцедержка
В стандартной комплектации установлена 6-ти позиционная автоматическая револьверная головка. |
|

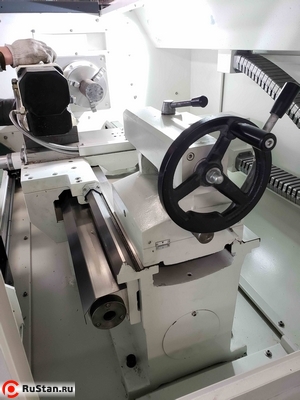

Задняя бабка
На станке используется ручная задняя бабка с ручным перемещением упорного центра. Станок опционально может быть оснащен гидравлической задней бабкой, с помощью команды, происходит работа гидравлического цилиндра, задняя бабка подталкивает шпиндель, рычаг установки может фиксировать шпиндель задней бабки, основа задней бабки закрепляется вручную. |
|

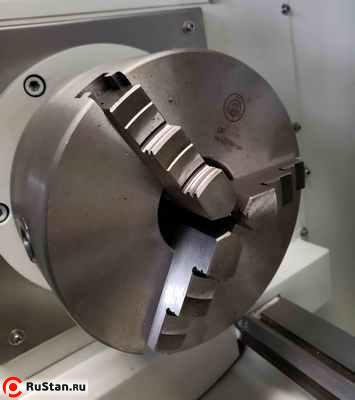

Механический 3-х кулачковый патрон
В стандартной комплектации данной серии станков используется механический 3-х кулачковый самоцентрирующийся патрон ручного действия. В зависимости от модели станка, применяются патроны с разным диаметром. Опционально можно установить Тайваньские 3-х кулачковые патроны с гидравлическим зажимом. |
|
ШВП
На станках данной серии используются ШВП с увеличенным диаметром, в зависимости от модели станка. По оси Z используется прямая передача, что значительно увеличивает точность передачи. |
|

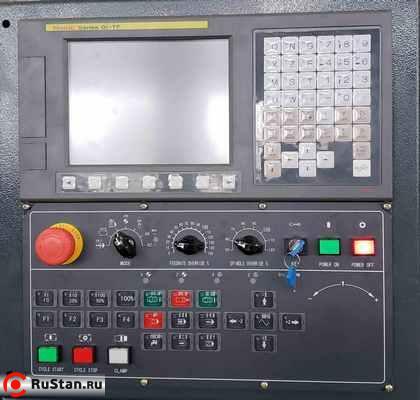

Устройство ЧПУ FANUC Oi - Mate TD (Япония)
|
Технические характеристики SMTCL KE63/1500 |
|
|---|---|
| Характеристика | Значение |
| Максимальный диаметр обработки над станиной, мм | 630 |
| Диаметр патрона, мм | 315 |
| Максимальная длина обработки, мм (c 4-х поз. гол.) | 1350 |
| Максимальная длина обработки, мм (c 6-ти поз. револьверной гол.) | 1250 |
| Максимальный диаметр обработки над суппортом, мм | 350 |
| Ширина направляющих станины, мм | 550 |
| Высота центров, мм | 315 |
| Перемещение по оси X, мм | 320 |
| Перемещение по оси Z, мм (c 4-х поз. гол.) | 1235 |
| Перемещение по оси Z, мм (c 6-ти поз. револьверной гол.) | 1250 |
| Диапазон скоростей вращения шпинделя, об/мин | 17 - 125
38 - 278 75 - 570 170 - 1000 |
| Конус шпинделя | D11 |
| Диаметр отверстия в шпинделе, мм | 86 |
| Мощность главного привода электропривода, кВт | 11 |
| Быстрые перемещения по осям X/Z, м/мин | 3 |
| Время смены инструмента, с | 3,9 |
| Сечение резца, мм | 32 х 25 |
| Диаметр пиноли задней бабки, мм | 100 |
| Ход пиноли задней бабки, мм | 250 |
| Конус пиноли задней бабки | МТ6 |
| Общая потребляемая мощность, кВт | 30 |
| Точность обработки | IT7 |
| Масса станка, кг | 5100 |
Стандартная комплектация
- Система ЧПУ FANUC 0i mate TD;
- 3-кулачковый механический патрон;
- Механическая задняя бабка;
- Неподвижный центр;
- Электромагнитный тормоз;
- Местное освещение рабочей зоны;
- Система подачи СОЖ;
- Теплообменник электрошкафа;

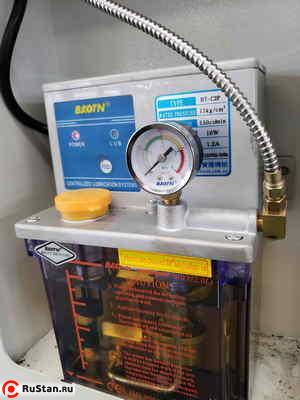

- Автоматическая система смазки направляющих и ШВП;
- Вертикальная 4-х позиционная головка;
- Кабинетная защита зоны обработки;
- Передача информации через порт RS-232;
- Набор ключей и инструмента.
Дополнительная комплектация

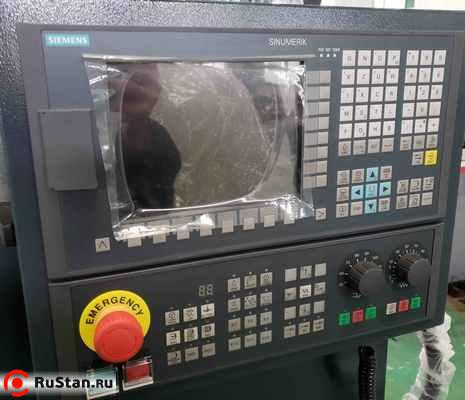

- Система ЧПУ Siemens 802 D;
- 4-кулачковый механический патрон;
- Цанговый патрон;

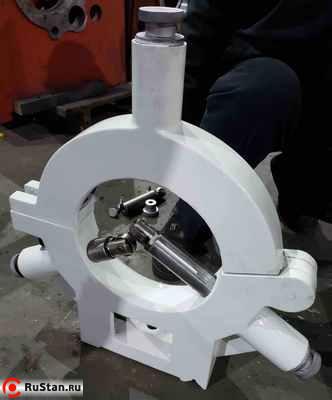

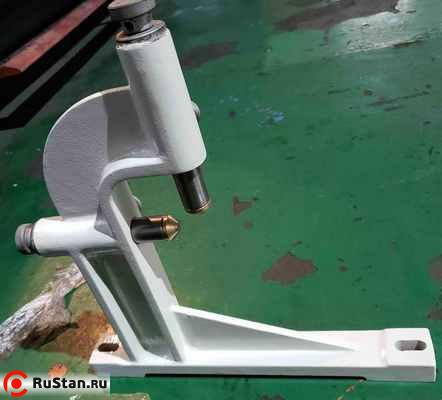

- Подвижный и неподвижный люнеты;
- Задний вращающийся центр;
- 6-ти позиционная горизонтальная револьверная головка;
- Гидростанция;
- 3-х кулачковый гидравлический патрон;
- Гидравлическая задняя бабка;
- Анкерные болты или виброопоры для установки;
- Режущий инструмент;
- Кондиционер электрошкафа;
- Функция Teach-In;
- Увеличение мощности шпинделя.
