Универсальный токарно-винторезный станок METAL MASTER X40100 с УЦИ
1 176 736 руб.
с НДС - на 21.11.2024 г.
| Модель: |  |
X40100 с УЦИ |
| Артикул: | |
00000016284 |
| Производитель: |  |
Metal Master |
| Сертификат: |  |
Официальный дилер |
- Описание
-
Документы - Комментарии
- Отзывы
Универсальный токарно-винторезный станок Metal Master X40100 c УЦИ позволяет комплексно и качественно решать задачи связанные с обточкой цилиндрических поверхностей, нарезанием резьбы, сверлением, зенкерованием и развёртыванием отверстий. Используя рассматриваемую технику, Вы легко сможете заниматься изготовлением сложных металлических деталей, составных частей различных конструкций. Оборудование отлично подходит для таких сфер производства, как машиностроение, приборостроение, авиастроение, строительство, а также других, где требуется качественное выполнение технологических операций.
Устройство цифровой индикации открывает большие функциональные возможности для токарной обработки. Благодаря его наличию Вы сможете добиться высокоточных показаний (отображения положения инструмента и значений измерений, а также контроль перемещения в соответствии с требуемыми значениями).
Технические характеристики Metal Master X40100 |
|
|---|---|
| Характеристика | Значение |
| Макс. диаметр над станиной | Ø 400 мм |
| Макс. диаметр над выемкой в станине | Ø 520 мм |
| Макс. диаметр над поперечными салазками | Ø 250 мм |
| Расстояние между центрами | 1015 мм |

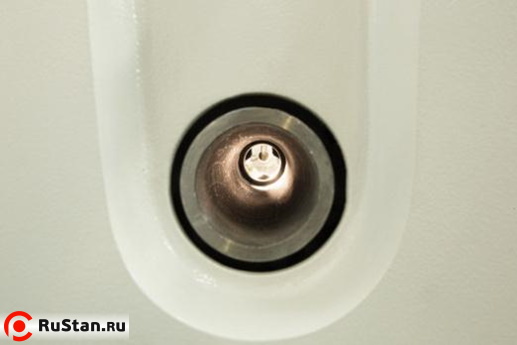

| Диаметр отверстия шпинделя | 52 мм |
| Количество передач | 18 |
| Диапазон скоростей шпинделя | 65-1810 об/мин |
| Торец шпинделя | D1-5 |
| Конус отверстия шпинделя | MT 6 |
| Конус шпинделя задней бабки | MT 4 |
| Макс. ход поперечных салазок | 230 мм |
| Макс. ход верхней салазки | 120 мм |

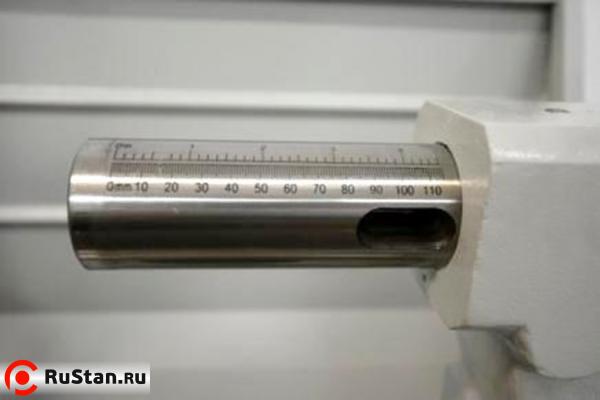

| Макс. ход шпинделя задней бабки | 110 мм |
| Расстояние между направляющими | 218 мм |
| Максимальная сечение резца | 20х20 мм |
| Автоматическая продольная подача | 0,053-1,291 мм/об, 40 видов |
| Автоматическая поперечная подача | 0,011-0,276 мм/об, 40 видов |
| Диапазон нарезаемых метрических резьб | 0.4-7 мм/об, 32 вида |
| Диапазон нарезаемых дюймовых резьб | 4-60 ниток/дюйм, 35 видов |
| Диапазон нарезаемых модульных резьб | 0.4-3 M.P., 22 видов |
| Диапазон нарезаемых питчевых резьб | 8-84 D.P., 28 видов |
| Мощность двигателя | 2,2 кВт |
| Напряжение питания | 380 В, 50 Гц |
| Габаритные размеры (ДхШхВ) | 1940х820х1545 |
| Вес X40100 с УЦИ нетто | 630 кг |
Стандартная комплектация Metal Master X40100

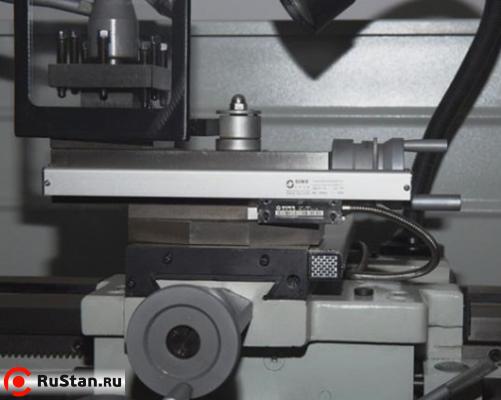

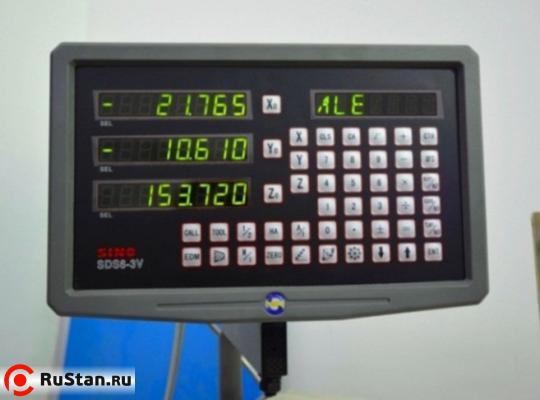

- Цифровой индикатор УЦИ с оптическими линейками для трех осей;

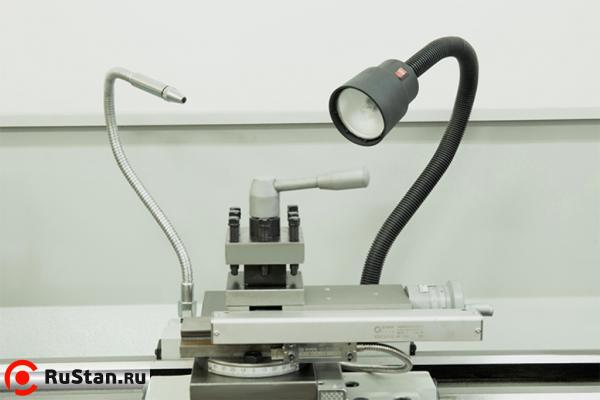

- Система подачи СОЖ;

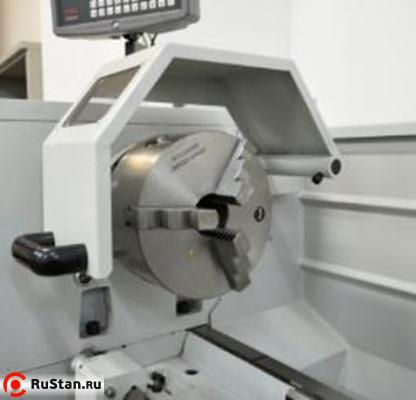

- Патрон трехкулачковый 200 мм;

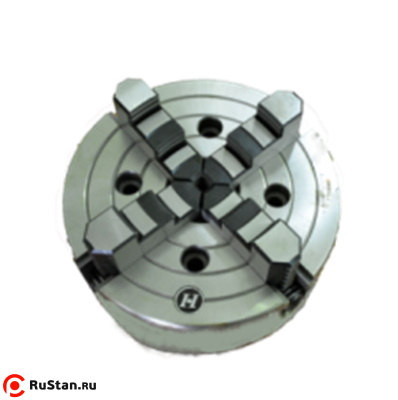

- Патрон четырехкулачковый 200 мм;

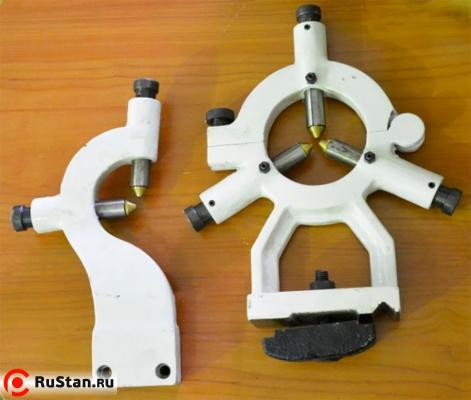

- Люнет подвижный;
- Люнет неподвижный;
- 2 упорных центра МК №4;
- Переходник с МК 6 на МК 4;

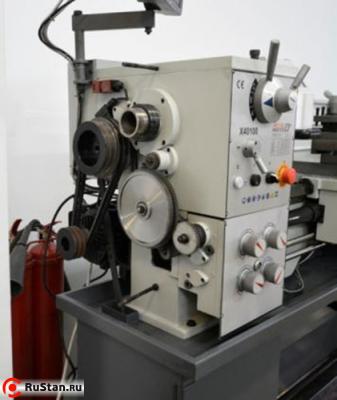

- Сменные шестерни гитары;
- Обратные кулачки – 3 шт;
- Кожух патрона с выключателями;

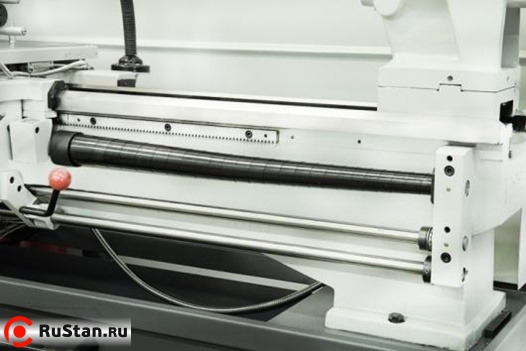

- Защита ходового винта;
- Шпиндельный тормоз;
- Светильник;
- Защитный экран резцедержателя;

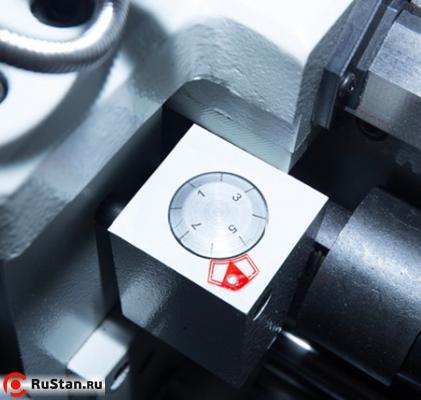

- Резьбоуказатель;
- Четырехпозиционный резцедержатель;
-

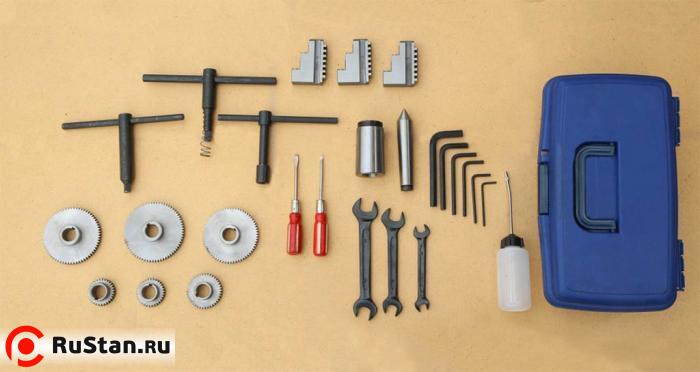

Инструментальный ящик:
- Масленка;
- Ключ резцедержателя;
- Ключ патрона;
- 2 отвертки;
- Набор ключей;
- Набор шестигранников.
- Руководство пользователя
