Четырехсторонний станок RM GROUP МО 230/5U
Код товара:
2580
Нет в наличии
2 157 646 руб.
с НДС - на 25.12.2024 г.
| Модель: |  |
RM GROUP МО 230/5U |
| Изготовитель: |  |
Италия |
- Описание
- Комментарии
- Отзывы
Четырехсторонний станок RM GROUP МО 230/5U используются в деревообрабатывающей промышленности для производства различных погонажных изделий таких, как вагонка, половая доска, шпатик, применяются для калибровки доски, ламелей после сращивания и бруска перед оптимизацией. При этом станки выполняют данные операции, со скоростью от 6 до 12 метров в минуту с толщиной снимаемого слоя до 10 мм.
Строгально - калевочный станок MO 230/5 оснащен 5-ю шпинделями диаметром 40 мм по следующей схеме расположения : 1-ый шпиндель - нижний строгальный, 2-ой шпиндель - правый, 3-ий и 4-ый шпиндель - верхний. 5-й шпиндель является универсальным 360°.
Особенности конструкции
- Пневматический прижим подающих роликов с регулировкой усилия;
- Плавный запуск всех шпинделей – «звезда-треугольник»;
- Подъем подающего устройства с цифровым счетчиком;
- Все регулировки шпинделей вынесены на фронтальную панель станка;
- 4-й верхний шпиндель с независимой от траверсы регулировкой по вертикали и горизонтали (для профилирования);
- Бесступенчатая регулировка скорости подачи от 6 до 12м/мин вариатором;
- Станок выполнен в соответствии с Европейскими нормами «CE».
Технические характеристики четырехстороннего станка МО 230/5U
| Характеристика | Значение |
|---|---|
| Ширина обработки, мм | 18-230 |
| Толщина обработки, мм | 7-120 |
| Длина переднего стола, мм | 1700 |
| Скорость подачи, м/мин | 6; 12 |
| Количество шпинделей, шт. | 5 |
| Посадочные диаметры шпинделей, мм | 40 |
| Диаметр фрезы нижнего шпинделя наружный, (номинальный), мм | 120 |
| Высота рабочего стола, мм | 900 |
| Диаметр подающих роликов, мм | 120 |
| Диаметр профильных фрез верхнего горизонтального и универсального шпинделей, мм: | |
| наименьший | 100 |
| наибольший | 180 |
| Рабочая длина вертикальных шпинделей, мм | 130 |
| Рабочая длина горизонтальных и универсального шпинделей, мм | 240 |
| Диаметр подающий роликов, мм | 120 |
| Частота вращения шпинделей, об/мин | 6000 |
| Мощность двигателей, кВт | |
| первого нижнего шпинделя | 5,5 |
| правого и левого шпинделей (один двигатель) | 7,5 |
| верхнего шпинделя | 5,5 |
| универсального шпинделя | 4 |
| Мощность двигателя подачи, кВт | 1,5 |
| Общая установленная мощность, кВт | 24 |
| Диаметр аспирационных отверстий, мм | 120 |
| Габаритные размеры, мм: | |
| длина | 3810 |
| ширина | 1530 |
| высота | 1530 |
| Масса RM GROUP МО 230/5U , кг | 1750 |
Особенности станка

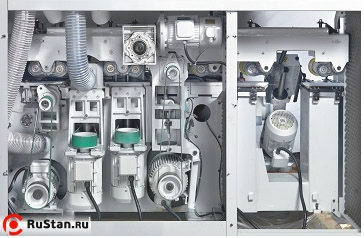

- Мощный привод всех шпинделей от отдельного двигателя мощностью 5,5кВт, на универсальном шпинделе установлен двигатель 4кВт.

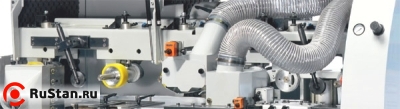

- Все прижимные приводные ролики имеют регулируемый пневматический прижим, позволяющий оптимально распределить нагрузку на заготовку прижимной группой в зависимости от параметров обрабатываемого материала.
- Универсальный шпиндель имеющий вращение на 360 град. Позволяет увеличить ассортимент выпускаемой продукции, в том числе расположить шпиндель под углом 45 град. По отношению к рабочему столу – для обработки сложных профилей и замковых соединений типа «Клик».

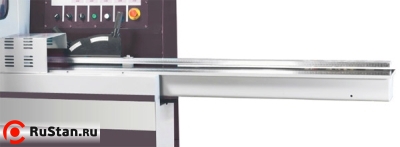

- Длина подающего стола 2200мм покрытый хромом, что позволяет удобно базировать заготовки большой длины. Позволяет легко обрабатывать материалы, даже смолянистых пород древисины.

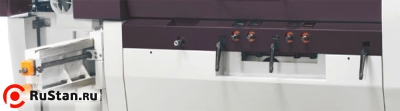

- Все регулировки шпинделей вынесены на фронтальную панель станка, что обеспечивает быстроту и легкость переналадки, с одной продукции на другую.
- Эргономичный пульт управления, расположен над рабочим столом. Все шпиндели станка МО 230/5U оснащены системой плавного пуска «звезда-треугольник», что позволяет исключить нагрузку на двигатели в момент запуска станка.
