Горизонтально-расточной станок SMTCL TPX6113B/2 предназначен для сверления, зенкерования, растачивания, рассверливания отверстий, подрезки торцов, нарезания резьбы метчиком, фрезерования и др.

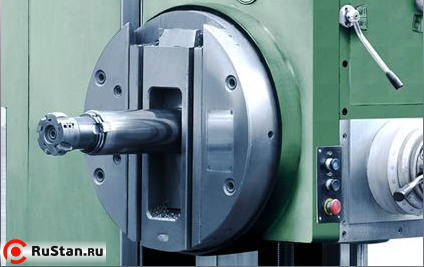

Расточные станки TPX6113B/2 оснащены расточной головкой, с радиально подвижным суппортом, что позволяет осуществлять расточку отверстий большого диаметра, наружное точение, обработку торцов и точение и др.

Особенности станка:

  • Механизмы смены скоростей главного движения и движения подачи оснащены устройствами гидравлического группового управления, что позволяет сократить вспомогательное время и повысить эффективность работы станка. При смене направления движения и скорости подачи загораются спец. индикаторные лампы.

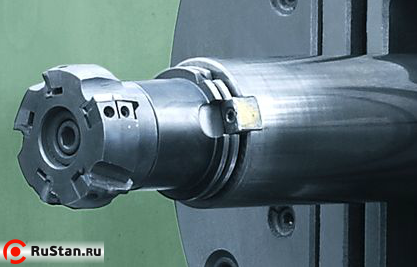

  • Конус шпинделя - 7:24-No.50. Шпиндель оснащен устройством для автоматической смены инструмента, что позволяет не только сократить вспомогательное время, но и облегчить работу оператора, а также сохранять точность работы шпинделя.
  • Распределение движений продольного и поперечного хода, а также вращения движущих элементов, таких как передняя бабка и стол, а также фиксация движущихся механизмов осуществляется при помощи автоматических электрогидравлических блокировочных устройств, что позволяет автоматизировать работу станка.
  • Вертикальное перемещение (перемещение шпиндельной бабки) а также поперечное перемещение (перемещение стола), а также продольное перемещение (продольное перемещение стола - по специальному заказу) контролируется при помощи новейшего Цифрового Дисплея с функцией памяти, что делает станок многофункциональным и позволяет производить обработку с высокой точностью.
  • Основные элементы станка с загрузкой до 2500кг, такие как станина, передняя колонна и направляющие нижней каретки подвергались поверхностной закалке электрической дугой, с естественным отпуском, что гарантирует их жесткость и увеличивает срок службы станка. Основные элементы станка с загрузкой до 3000кг., такие как направляющие верхней и нижней каретки покрыты специальным пластиковым покрытием.
  • Горизонтальные направляющие поверхности станка покрыты специальным покрытием, защищающим от пыли, что защищает их от износа и улучшает внешний вид станка.
  • Электрогидравлические блокировочные устройства установлены между движущимися элементами. При движении одного элемента, движение второго блокируется (не распространяется на шпиндель и радиальный суппорт). Для защиты станка от перегрузок в шпиндельной бабке и коробке быстрых подач предусмотрены блокировочные муфты.
  • Система электрических органов управления оснащена программируемым контроллером высокой надежности.

Технические характеристики горизонтально-расточного станка SMTCL TPX6113B/2

Характеристика TPX6113B/2
Шпиндель Диаметр шпинделя Мм 130
Конус шпинделя ISO7:24 No50
Макс. Датчик момента многошпиндельного станка N.m 2950
Макс. Осевое усилие на шпинделе N 31360
Мера скорости вращение шпинделя беступенчатый
Амплитуда скорости вращение шпинделя r/мин 8-800
Мощность основного двигателя kW 18.5
Радиальный суппорт Макс. Радиальный суппорт крутящего момента N.m 4694
Диаметр радиального суппорта мм 750
Амплитуда скорости радиального суппорта r/мин 2.5-125
Ход скорости радиального суппорта 18

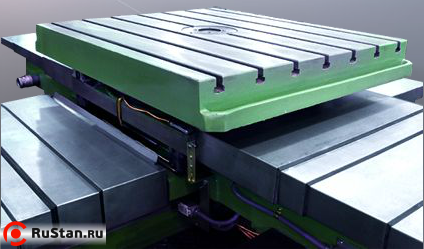

Рабочий стол Рабочая поверхность стола (LхW) мм 1800х1600
Макс. Допустимая нагрузка на стол Кг 10000
T-образный паз мм 28
Колич. T-образного паза 10
Рабочие перемещение Подача X-ось Мм 2000
Подача Y-ось Мм 1800
Подача Z-ось мм 2000 (задняя стойка1500)
Подача W-ось (подача шпинделя) Мм 900
Подача U-ось (подача радиального суппорта ) Мм 250
B-ось поворотного стола ° 360
Расстояние между осью шпинделя и рабочей поверхности стола Мм 0
Вращение таблицы подач Быстрая подача(X/Y/Z/W) Mm/мин 2500
Амплитуда скорости перемешение по координате Круговое вращение шпинделя (X/Y/Z/W/U) Мм/rev
Таблица подач(X/Y/Z/W/U) мм/мин 0.32-2500
Точность Измерительная система четкости чтение (X/Y/Z)(Z-ось система мер) Мм 0.005
B-ось Измерительная система четкости чтение (B-осьсистемы мер) ° 0.001
Общие параметры Габаритные размеры (дхшхв) Мм 7030х4665х3800
Вес TPX6113B/2 машины Кг 29300

Комплектация станка:

  • Инструментальная оправка
  • Оправка для фрезерного инструмента
  • Короткий рычаг
  • Опорные клинья
  • Длинный рычаг
  • Крепеж хвостовика инструмента
  • Державка инструмента на планшайбу
  • Опора расточного стержня
  • Шестигранная гайка
  • Фундаментный болт
  • Шайба
  • Дрейфа
  • Ключ для смены инструмента
  • Короткая переходная втулка
  • Масляный насос
  • Устройство цифровой индикации для осей X,Y,Z
  • УЦИ на рабочий стол
