Цена для юр. и физ. лиц
1 755 150 руб.
с НДС - на 29.03.2024 г.
  • Описание
  • Комментарии
  • Отзывы

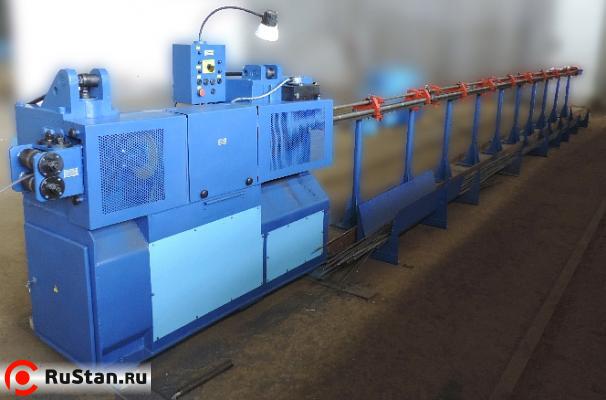

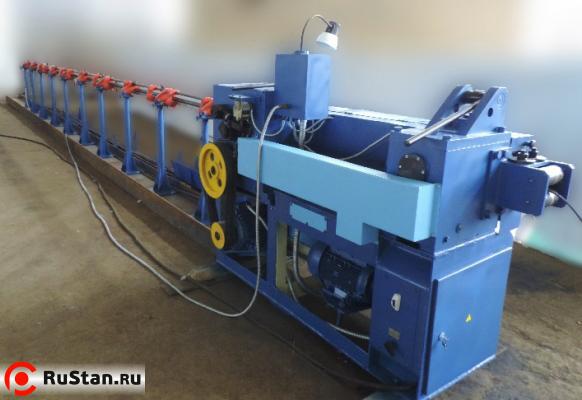

Автомат правильно-отрезной модели ПРА499А предназначен для разматывания, правки и мерной резки горячекатаной круглой стали гладкого и периодического профиля диаметром от 5 до 16 мм. кл. А-I; А-II; Ас-II и А-III по ГОСТ 5781-82. Допускается правка проволоки диаметром 4 мм по ГОСТ6727-80 при изготовлении дополнительного инструмента по требованию заказчика за дополнительную плату. Автомат правильно-отрезной оснащен размоточным и приемным устройствами. Приемное устройство имеет отмеривающий механизм, позволяющий получать заготовки необходимой длины.

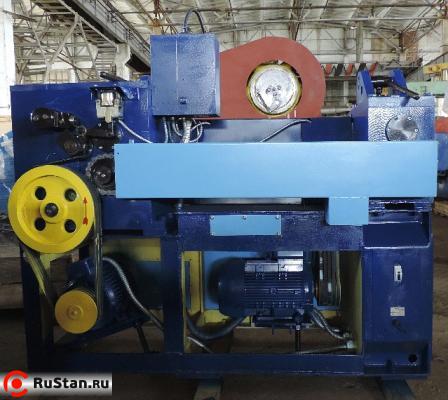

Правильно отрезной автомат ПРА499А представляет собой станок отрезной с вращающейся правильной рамкой, роликовой подачей и рычажным резом. Привод подачи и реза на ПРА499А осуществляется от двухскоростного электродвигателя через клиноременную передачу.

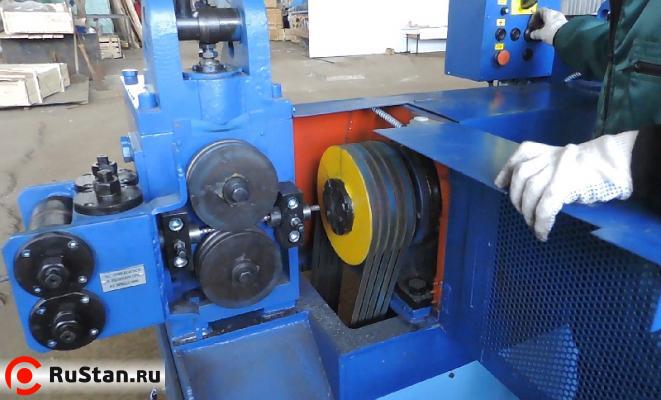

Правка материала осуществляется в направляющих втулках и в правильной рамке во всех плоскостях путем его многократного поперечного пластического изгиба волоками-заготовками, закрепленными в сухарях, которые установлены в гнездах быстровращающейся правильной рамки. Для регулировки зазора между нижними и верхними подающими роликами в зависимости от размера сечения материала оси роликов выполнены эксцентриковыми. Привод правильной рамки осуществляется от электродвигателя через клиноременную передачу.

Отрезка прутков на правильно-отрезном автомате осуществляется с помощью отрезной втулки, закрепленной в корпусе заднего механизма подачи и открытого ножа, закрепленного на двуплечем рычаге, свободно качающемся в оси. Отмер длины отрезаемых прутков, производится посредством механизма отмеривающего, который устанавливается на приемном устройстве. Отрезанные прутки из канала приемного устройства сбрасываются вниз.


Технические характеристики ПРА499А

Характеристика Значение
Диаметр обрабатываемых стержней, мм
- гладкого профиля 3*...16
- периодического профиля 3*...12
Скорость подачи, м/мин 40-60±5%
Длина отрезаемых стержней, мм 500-10000*
Допускаемое отклонение длины отрезаемых стержней, мм (на метр) +15
Частота вращения барабана, с-1 1000
Установленная мощность, кВт 18.5
Габаритные размеры, мм 18600х1690х1855
Масса, кг
- масса станка 2100
- Масса приемного устройства 500
- Масса размоточного устройства 474
- Масса автомата 3074

* Допускается правка проволоки диаметром 3 мм при изготовлении дополнительного инструмента по требованию заказчика за дополнительную плату.
** Для резки стержней более 10 м должны быть установлены дополнительные секции приемного устройства, поставляемые за дополнительную плату.
