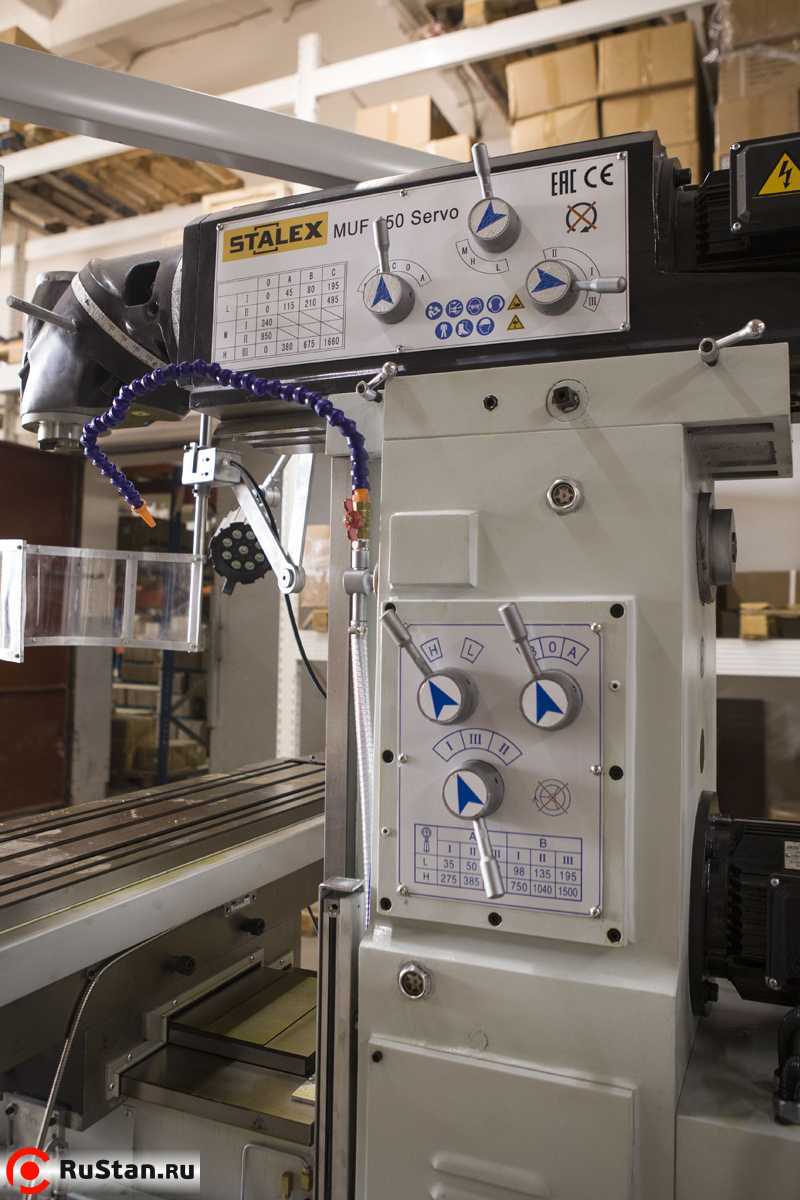

Широкоуниверсальный фрезерный станок STALEX MUF150 Servo
Код товара:
41442
Нет в наличии
2 771 300 руб.
с НДС - на 03.12.2024 г.
| Модель: |  |
STALEX MUF150 Servo |
| Артикул: | |
MUF150 Servo |
| Производитель: |  |
STALEX |
| Сертификат: |  |
Официальный дилер |
- Описание
-
Документы - Комментарии
- Отзывы
Широкоуниверсальный фрезерный станок STALEX MUF150 Servo предназначен для фрезерной обработки всех типов корпусных деталей, сверления, растачивания и т.п. обрабатываемых резанием металлов и полимерных материалов.
Особенности
- Широкоуниверсальный фрезерный станок для тяжелых работ.
- Высокая жесткость конструкции станка.

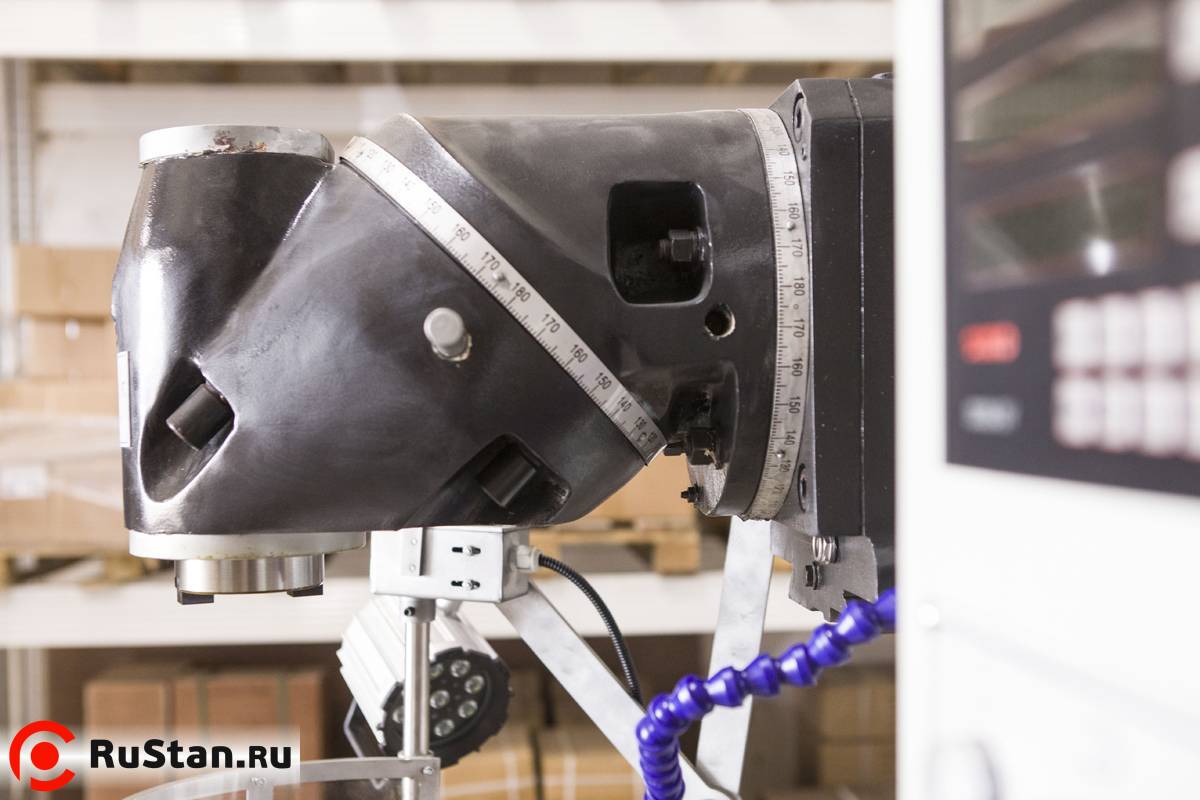

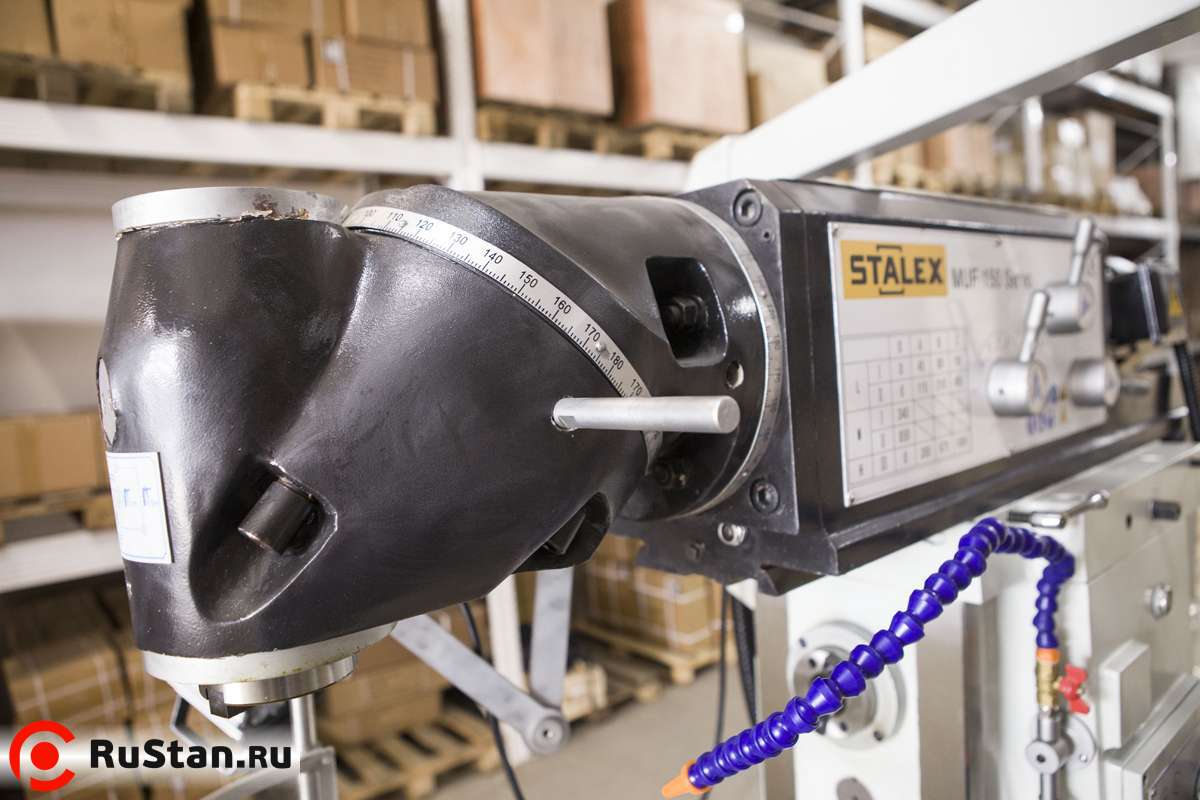

- Жесткая конструкция вертикальной фре-зерной головы без пиноли.

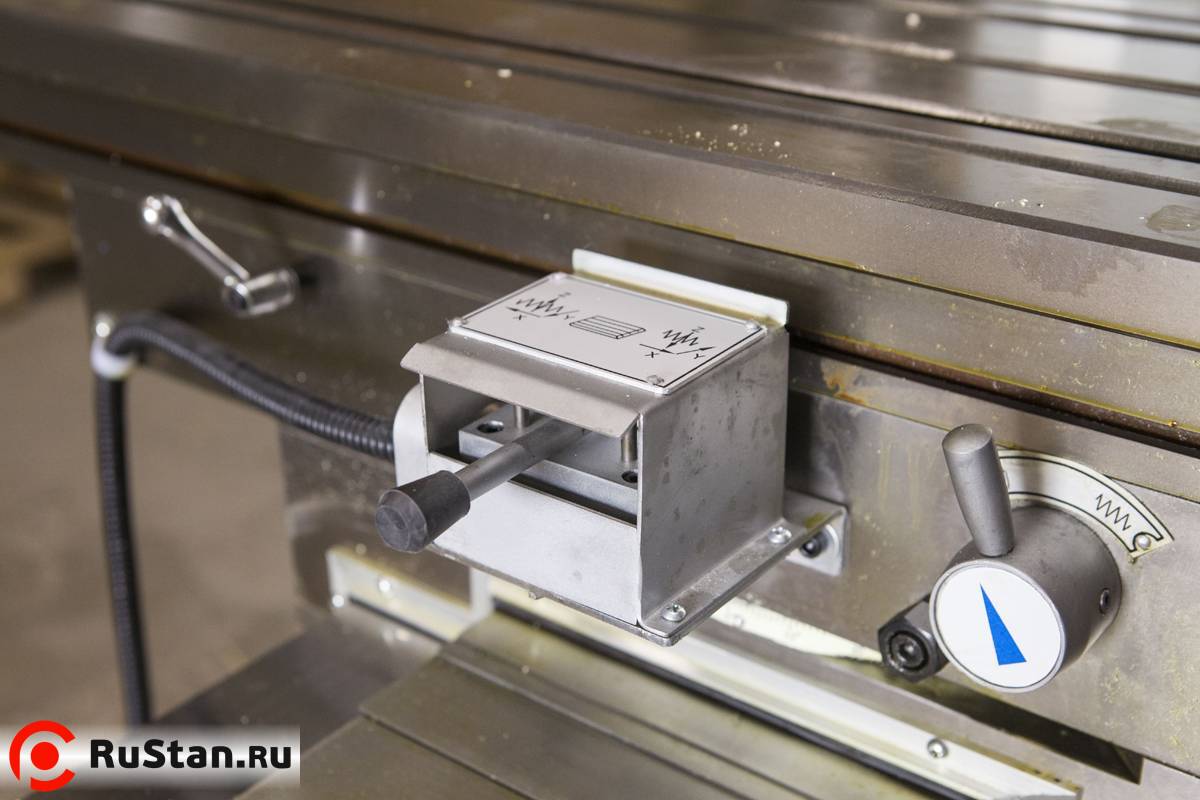

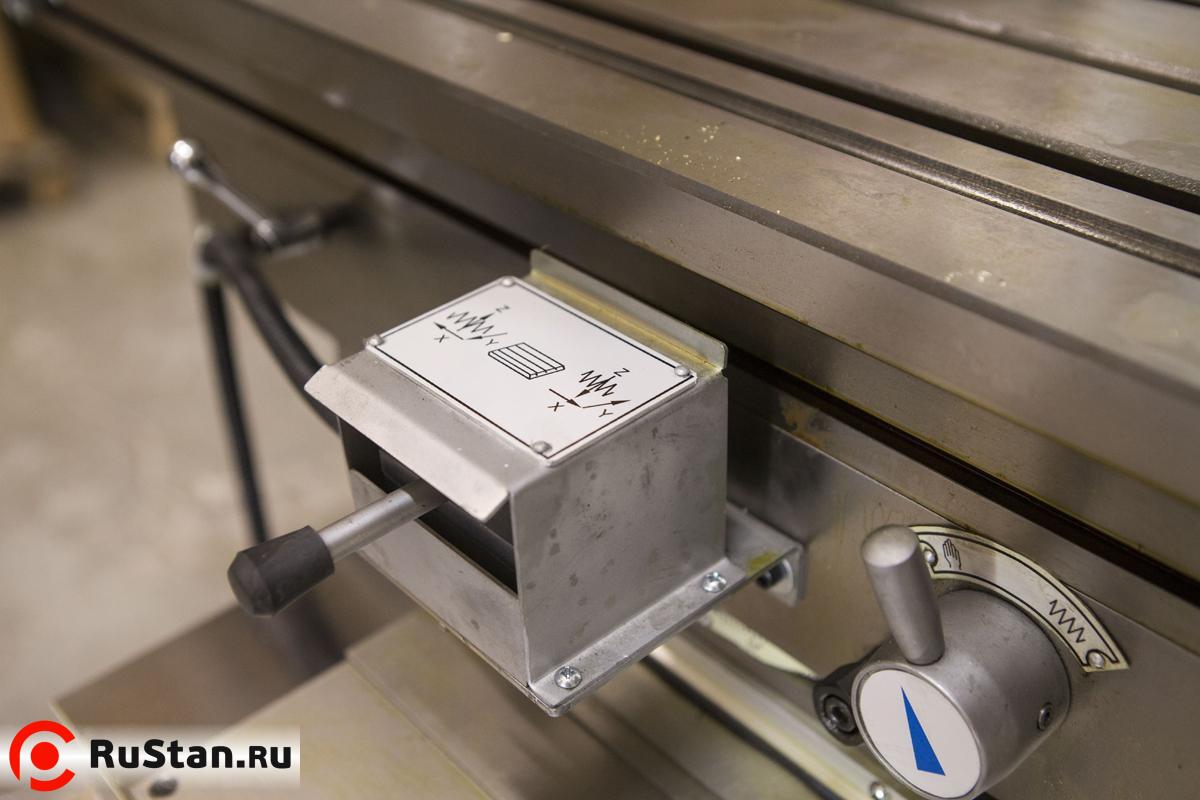

- Автоматическая подача и ускоренное пе-ремещение стола по 3-м координатам.

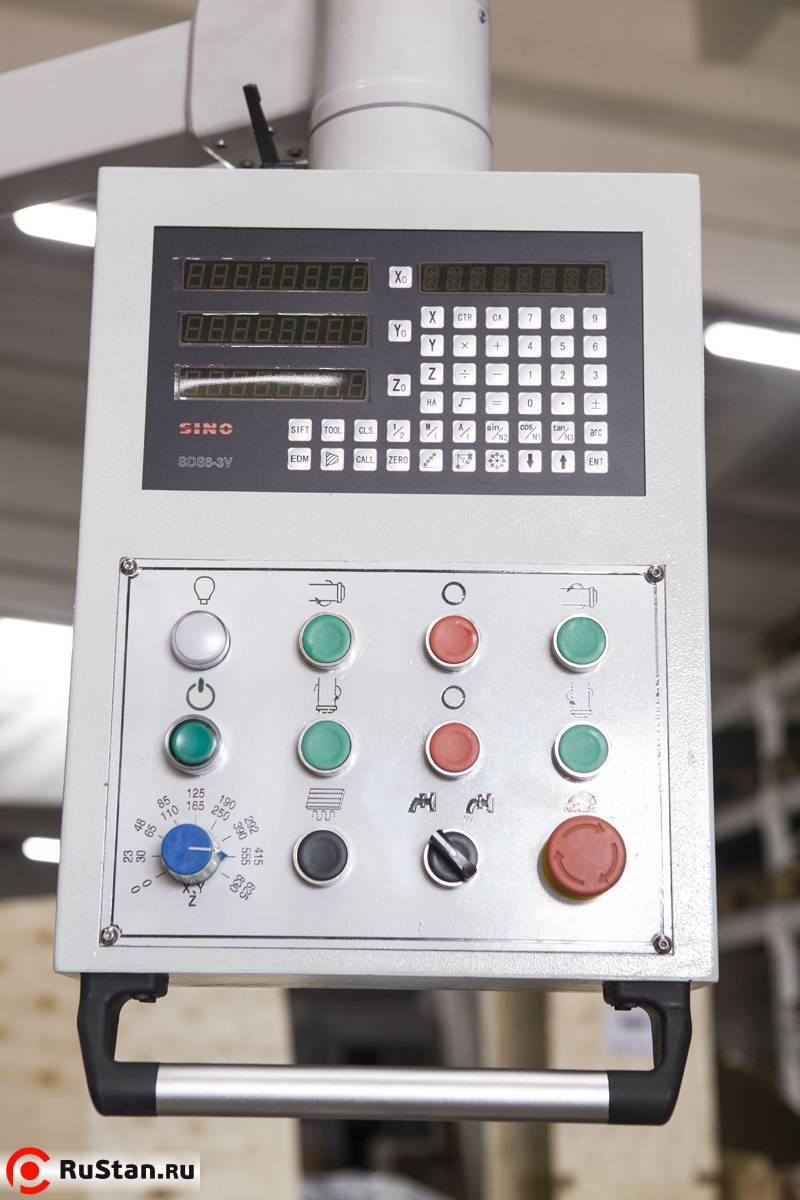

- Цифровая индикация по осям X/Y/Z.
- Серводвигатели перемещения по осям X/Y (ШВП).
- Встроенное устройство подвода СОЖ и поддон для сбора стружки.

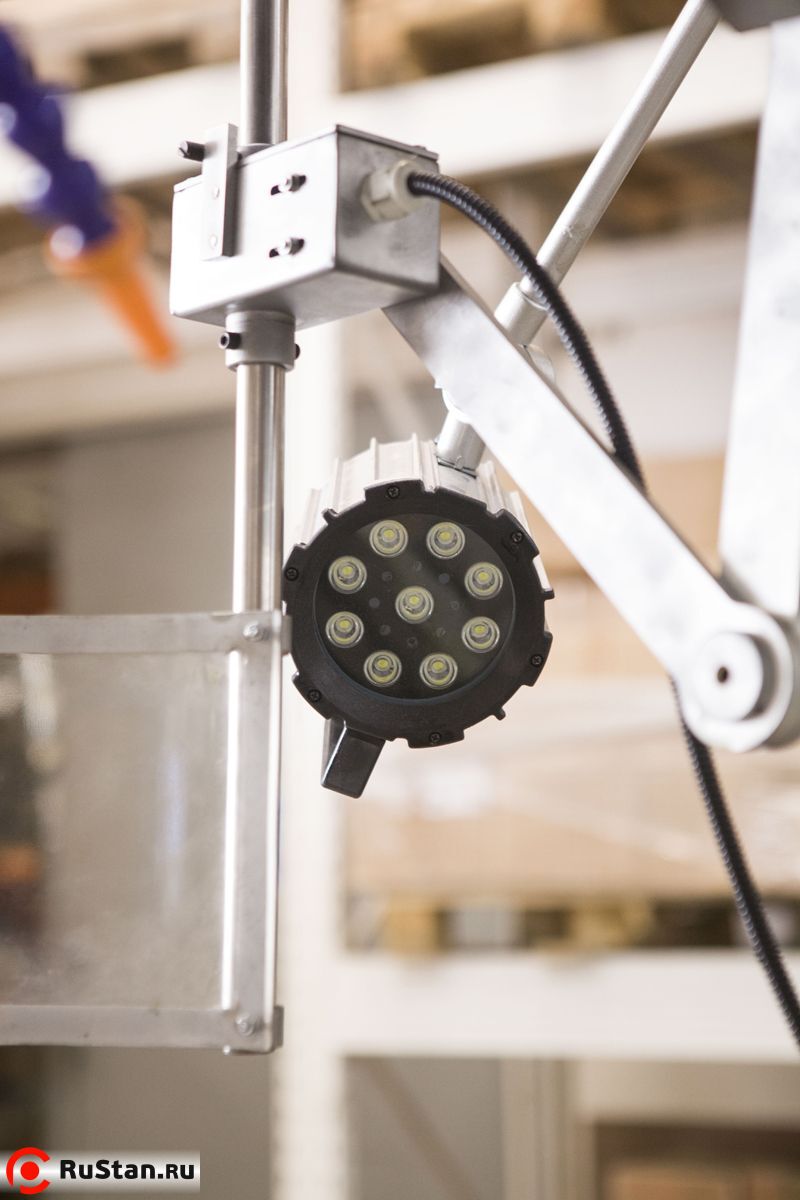

- Лампа местного освещения.
- Стандарт СЕ.

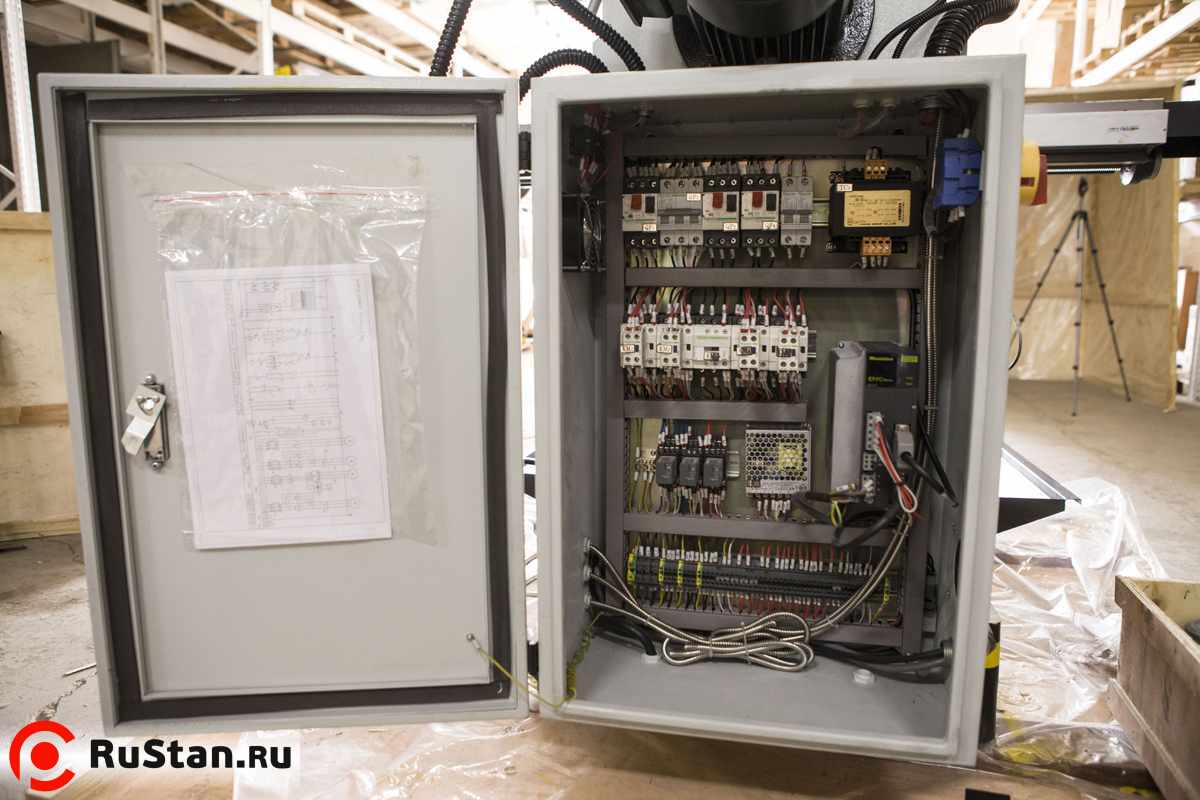

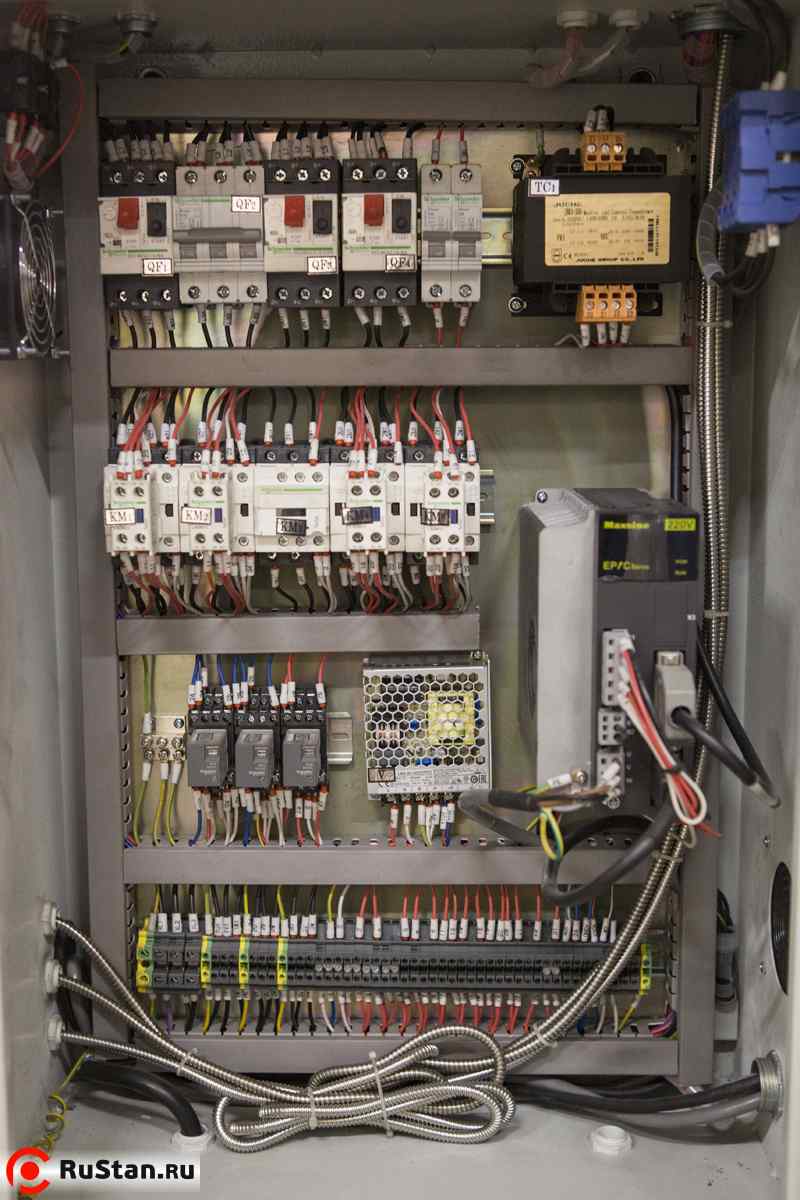

- Электрокомпоненты Siemens.
Технические характеристики STALEX MUF150 Servo |
|
|---|---|
| Характеристика | Значение |
| Макс. диаметр торцевого фрезерования | 125 мм |
| Макс. диаметр концевого фрезерования | 35 мм |
| Вертикальный шпиндель | |

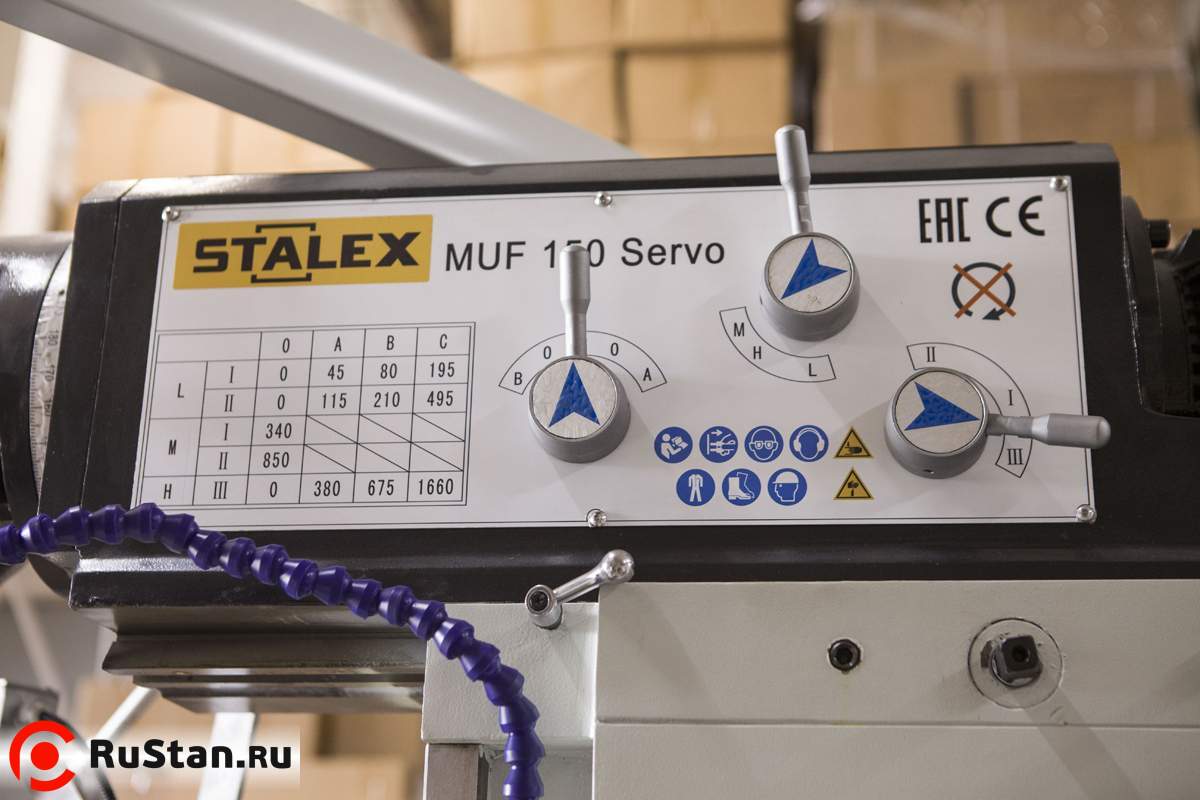

| Частота вращения шпинделя, 11 | 45-1660 об/мин |
| Конус шпинделя | ISO40 |
| Перемещение консоли | 500 мм |

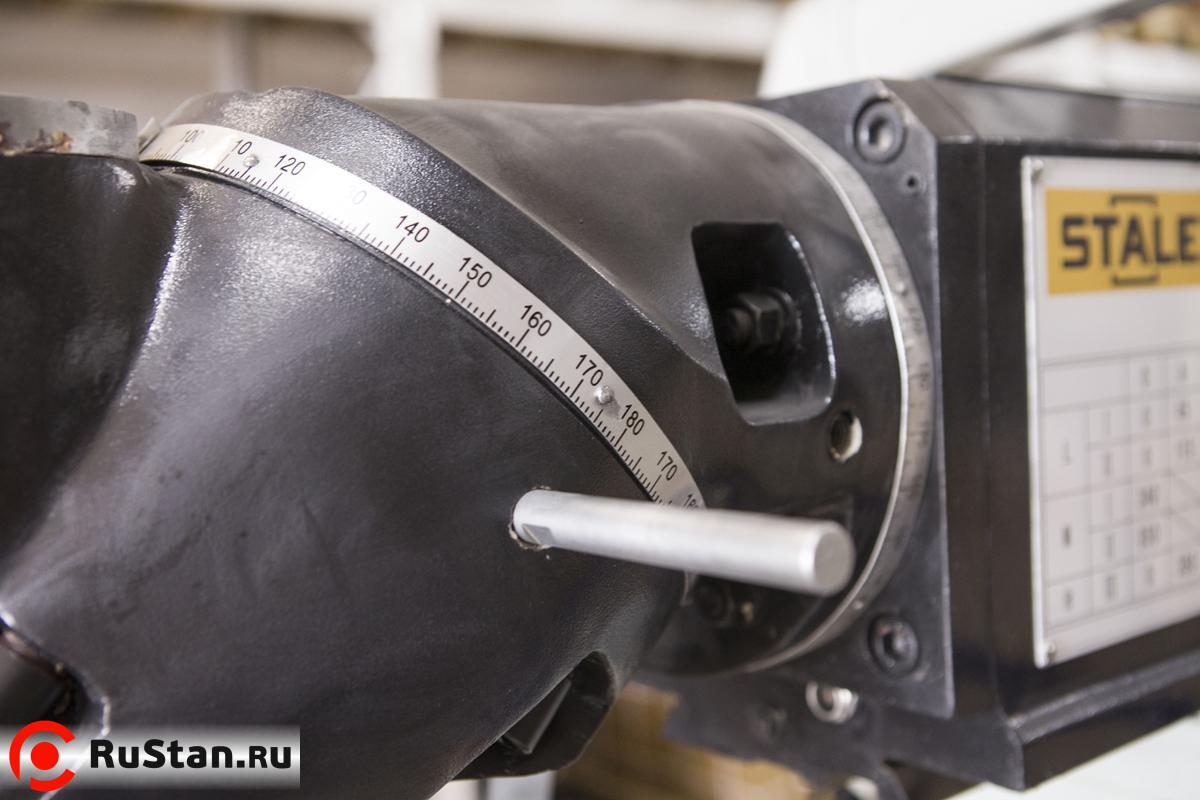

| Диапазон наклона головки | ±360° |
| Расстояние шпиндель-стол | 210-610 мм |
| Горизонтальный шпиндель | |

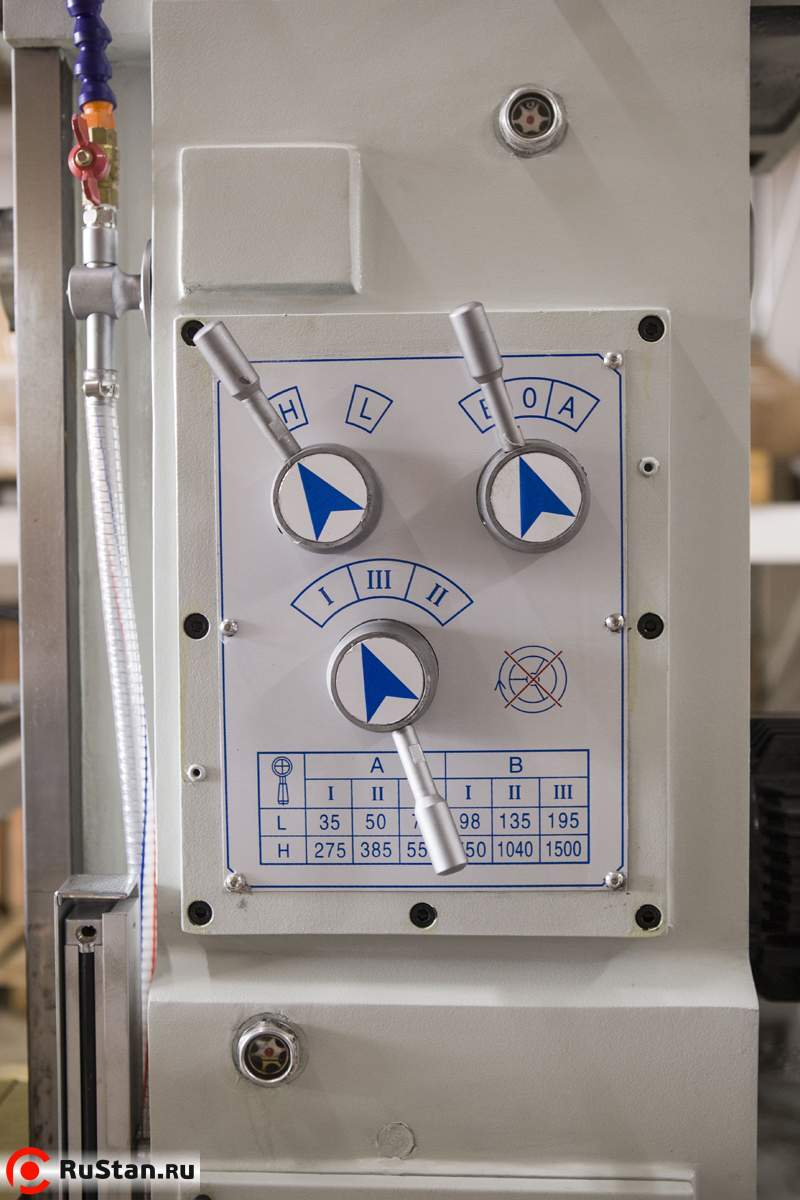

| Частота вращения шпинделя, 12 | 35-1500 об/мин |
| Конус шпинделя | ISO40 |
| Расстояние ось шпинделя-консоль | 305-805 мм |
| Расстояние ось шпинделя-стол | 30-430 мм |
| Фрезерный стол | |

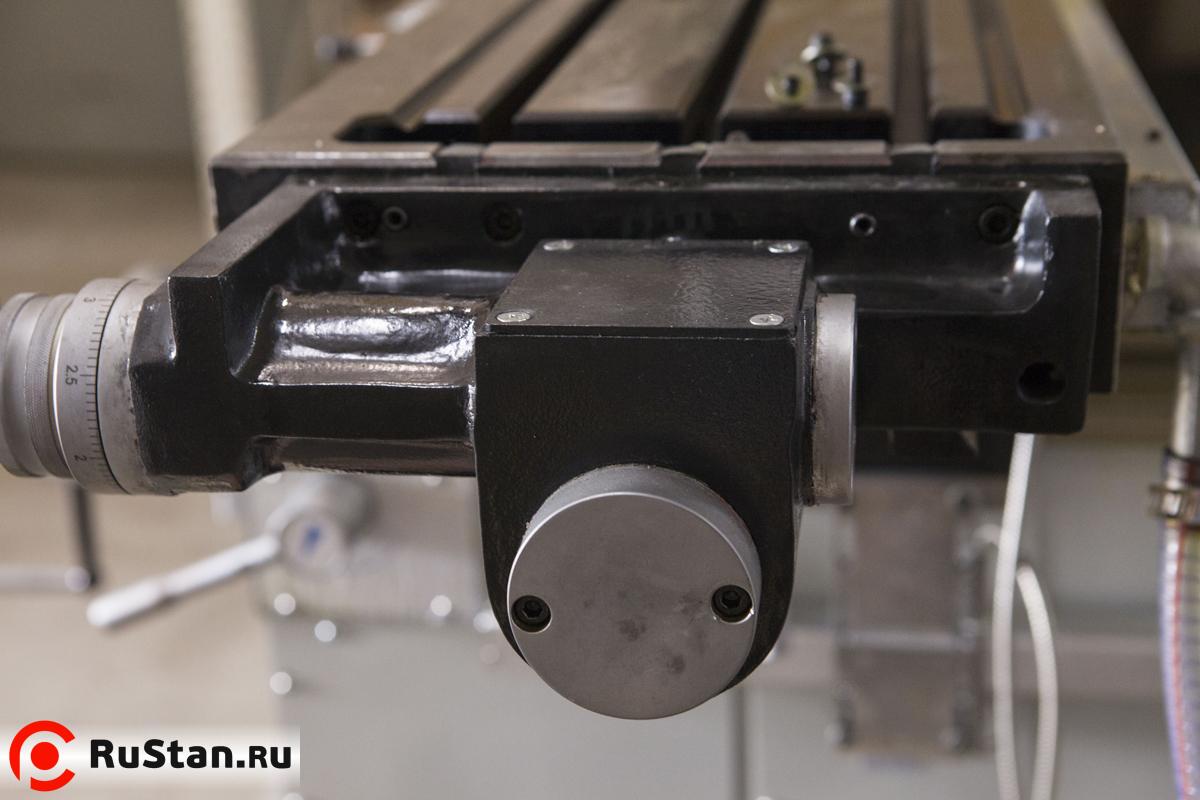

| Размер стола | 1370х320 мм |
| Максимальная нагрузка на стол | 300 кг |
| Поворот стола | ±45° |
| Перемещение стола по оси XхYхZ | 1000x360x400 мм |
| Автоматическое перемещение по осям X/Y | 30-830 мм/мин |
| Автоматическое перемещение по оси Z | 23-625 мм/мин |
| Ускоренное перемещение по осям X/Y/Z | 1000/1000/750 мм/мин |
| Макс. крутящий момент сервомоторов | 10Nm |
| Мощность сервомоторов по осям X/Y | 1,5 кВт |
| Мощность насоса СОЖ | 0,9 кВт |
| Объем потока СОЖ | 25 л/мин |
| Макс. нагрузка на стол | 300 кг |
| Т-образный паз/расстояние, 3 | 14 мм / 80 мм |

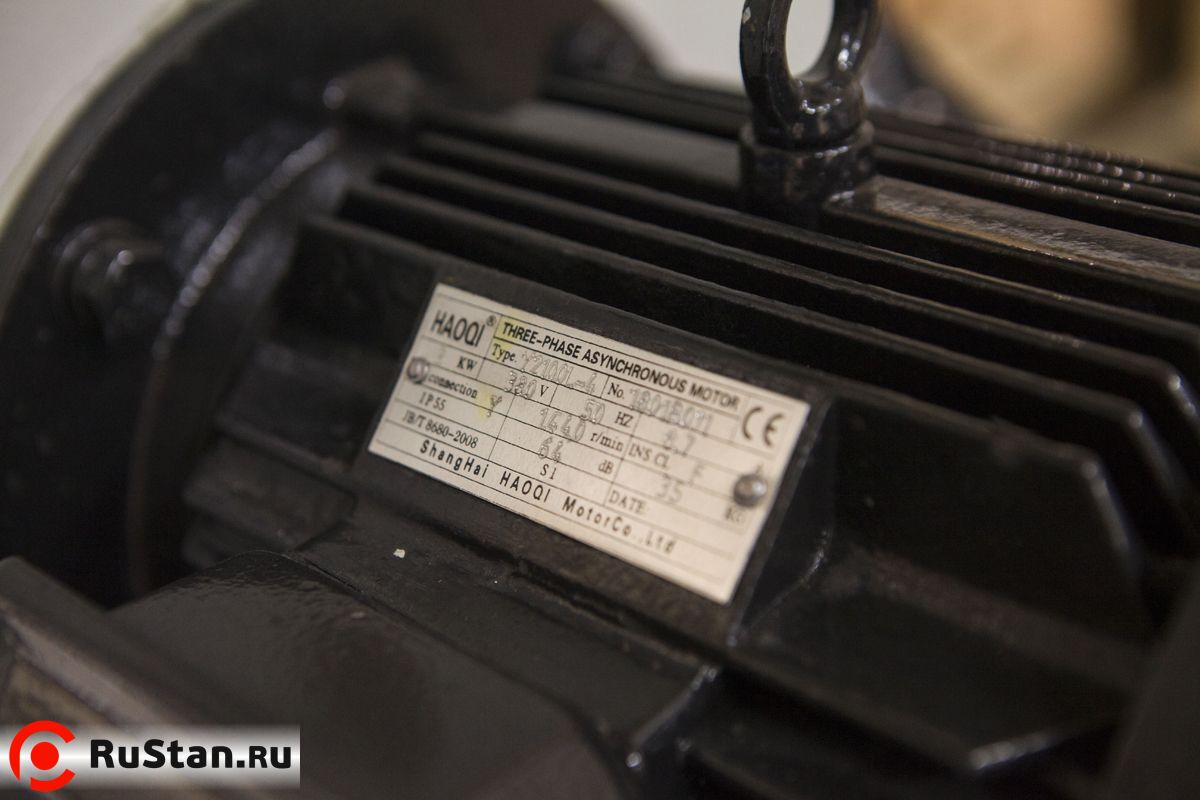

| Мощность двигателя(горизонт/верт) | 3,0/3,0 кВт |
| Габаритные размеры | 1840х1830х2050 мм |
| Масса | 1540 кг |

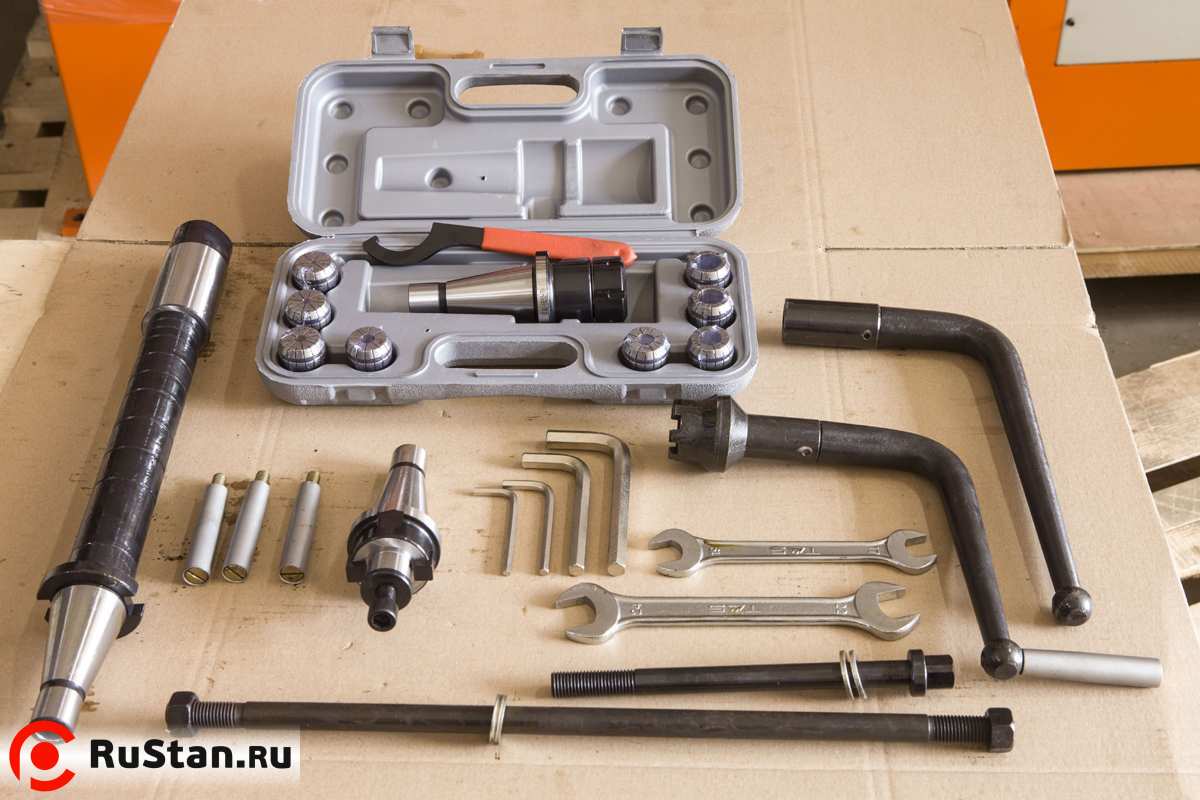

Комплектация
- Цанговый патрон с набором из 8 цанг (4-16 мм).
- УЦИ по трем осям.
- Автоподача стола по осям X/Y.
- Электромотор подъема стола.
- Машинные тиски 160 мм.
- Оправки для горизонтального фрезерования.
- Зажимная тяга -2 шт.
- Система подвода СОЖ.
- Поддон для сбора стружки.
- Инструкция по эксплуатации.
- Стандарт СЕ.
- Электрокомпоненты Schneider electric.
