Цена для юр. и физ. лиц
146 900 руб.
с НДС - на 29.03.2024 г.
  • Описание
  • Документы
  • Комментарии
  • Отзывы

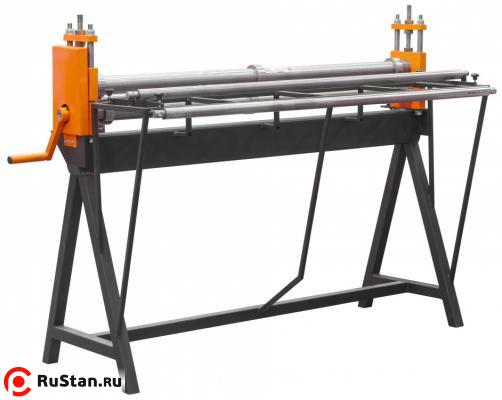

Станок продольной резки СПР-1250/3-Р (дисковые ножницы) – это лёгкий станок резки металла, удобен в работе/установке/транспортировке. В процессе резки, лист пропускает между двумя валами, оснащённых дисковыми ножами. Процесс раскроя на станке для резки листового или рулонного металла осуществляется вручную, путём вращения рукоятки. Станок Stalex СПР-1250/3-Р ручной производит продольную резку листового металла на штрипсы (полосы).

Производительность станков обеспечивает резку до 600 - 1000 кг металла в час (5 - 8 тонн в день), что вполне достаточно для обеспечения потребностей большинства мелких и средних организаций, такая производительность станка в 10 раз выше, чем при работе ручным инструментом.

Стойкость дисковых ножей не менее 70000 метров при разрезании обычной оцинкованной стали толщиной 0,55мм.

Максимальные параметры станка

  • Максимальная ширина листа – 1250мм (стандартный размер листовой или рулонный стали)
  • Толщина разрезаемого металла – 0,8мм (σт ≤ 250 МПа / σв ≤ 320 МПа)
  • σт – коэффициент предела текучести
  • σв – коэффициент предела прочности

В стандартной комплектации станка Станок Stalex СПР-1250/3-Р установлено три пары дисковых ножей. В зависимости от толщины металла и группы металла на станок возможно установить разное количество пар дисковых ножей.

Отношение кол-ва пар дисковых ножей к толщине металла - сталь (σт ≤ 250 МПа / σв ≤ 320 МПа):


Количество пар дисковых ножей 1 2 3 4 5
Толщина разрезаемого металла (σт ≤ 250 МПа / σв ≤ 320 МПа) 0,8мм 0,7мм 0,6мм 0,5мм 0,45мм

Дисковый нож поперечной резки предназначен для получения нужной длины после формирования штрипс (полос) продольными дисковыми ножами. Дисковый нож поперечной резки – устанавливается дополнительно на станок.

Стойкость дисковых ножей не менее 70000 метров при разрезании обычной оцинкованной стали толщиной 0,55мм (σт ≤ 250 МПа / σв ≤ 320 МПа) или 400тонн (σт ≤ 250 МПа / σв ≤ 320 МПа) – на одной заточке (Ножи двусторонние - Это увеличивает ресурс вдвое).

Для изготовления ножей используется высококачественная инструментальная сталь марки ХВГ, легированная хромом, ванадием, марганцем с последующей термообработкой и шлифовкой. Дальнейшее использование затупившихся ножей возможно после простой и недорогой шлифовки ножей на стандартном плоскошлифовальном станке. Шлифовать ножи можно 2 – 3 раза.

К станку возможно присоединить приёмный стол для удобной работы с продольными и поперечным ножами, а также комплект нанесения защитной плёнки на металл.

Для подачи в станок рулонного метала используется разматыватель Stalex РМС-1250 или Stalex SUS-1250 (это самоподъёмный разматыватель, его установка занимает десять минут времени без грузоподъёмных механизмов и без обязательного крепления к полу).

Так же в стандартной комплектации помимо трёх пар дисковых ножей:

  • опорная стойка;
  • роликовый стол (с двумя роликовыми валами и двумя направляющими упорами) для подачи рулона в станок с разматывателя или листа.

Для сматывания рулонного металла используется лёгкий наматыватель до 1,5-2 тонн грузоподъёмностью с ручным приводом, такой диапазон грузоподъёмности связан с тем что намотать рулоны штрипсов весом более 2 - 2.5 тонн на несложных, нестационарных наматывателях невозможно из-за разности плотности намотки рулонных полос (штрипс), т.е. некоторые полосы будут наматываться в натяг, некоторые провисать.

Станок Stalex СПР-1250/3-Р возможно использовать в неотапливаемых помещениях при минусовой температуре. Диапазон температуры от +40 до -20 С. При соблюдении некоторых простых правил работа может производиться не только в неотапливаемых помещениях, а даже на открытой территории - площадка/улица от – 20 (-25) до +30 С.

Рекомендации:

  • организовать над станком навес от прямого попадания влаги на станок
  • для защиты от коррозии, промазать не защищенные/не покрашенные детали (валы, ножи, шестерни) литолом.
  • настройку зазоров режущих ножей производить после того как t°C станка будет равна t°C окружающей среды (при резкой смене условий).

Преимущества станка продольной резки Stalex СПР-1250/3-Р

  • возможность тонкой настройки на металл разного типа и толщины;
  • быстрая и простая перенастройка роликовых ножей для резки металла на нужный размер;
  • дисковые роликовые ножи для резки металла с двусторонней заточкой и увеличенным сроком службы;
  • роликовый стол подачи лист с регулируемыми по ширине двумя направляющими упора;
  • в стандартной комплектации опорная стойка для удобства работы;
  • высокая точность реза;
  • дополнительно устанавливается дисковый нож поперечной резки.

Технические характеристики Stalex СПР-1250/3-Р

Характеристика Значение
Рабочая ширина станка 1250мм
Минимальная ширина полосы (штрипс) на стандартных ножах - 60мм
при необходимости получения полосы (штрипс) менее 60мм требуется изготовление специальных ножей
минимальная ширина полосы (штрипсы) с узкими ножами – 36мм
Диаметр валов * 60мм
Толщина разрезаемой стали ** 0,55мм (0,45÷0,8мм)
Количество устанавливаемых пар дисковых ножей в стандартной комплектации 3 (до 5)
Марка стали режущих ножей ХВГ
Стойкость дисковых ножей не менее 70000 метров при разрезании обычной оцинкованной стали толщиной 0,55мм (σт ≤ 250 МПа / σв ≤ 320 МПа)
Производительность резка до 600 - 1000 кг металла в час (5 - 8 тонн в день)
Возможна работа в неотапливаемых помещениях от +40 до -20 (-25) С
Масса 120 кг
Габариты (ДхШхВ) 1650х850х1000
Опорная стойка в стандартной комплектации
Роликовый стол с двумя роликовыми валами и двумя направляющими упорами в стандартной комплектации

* главным техническим параметром станков продольной резки, после мощности электродвигателя, является диаметр валов станка. Так как в процессе резки происходит разжим валов с дисковыми ножами, сопровождающийся изгибом валов. Поэтому, чем больше диаметр валов, тем больше максимальная толщина разрезаемой стали и тем большее количество пар ножей можно установить на станок.

**в зависимости от количества пар ножей
