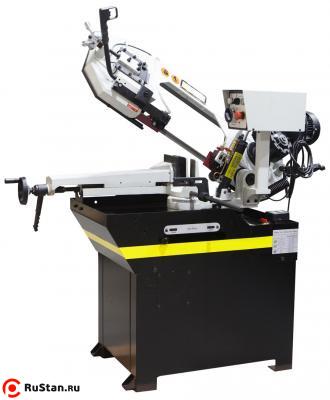

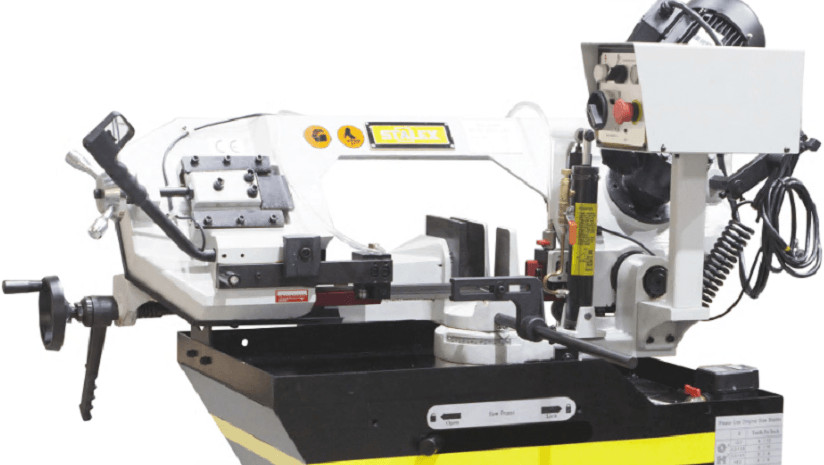

Станок ленточнопильный BS 260 G
18 260 ₽
с НДС - на 24.06.2026 г.
| Модель: |  |
388017 |
| Артикул: | |
388017 |
| Производитель: |  |
STALEX |
| Сертификат: |  |
Официальный дилер |
На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок Stalex BS-260G позволяет делать распилы заготовок диаметром до 227мм.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Режущий инструмент – бесконечная сварная ленточная пила. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.
Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.
Используя данную модель имеющую быстро регулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.
Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.
Процесс пиления
- Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников

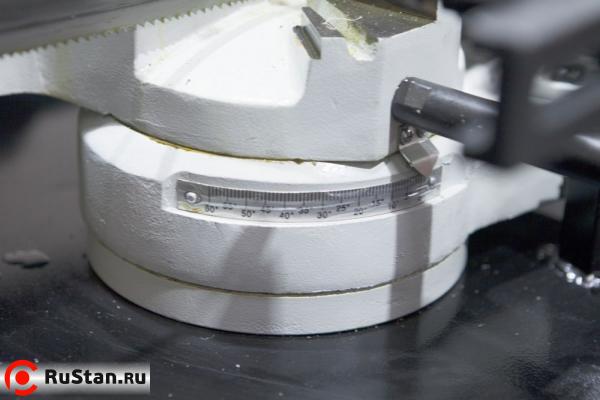

- Регулировка угла поворота вдоль шкалы
- Регулируемая подача СОЖ в зону резания
- Движение ленты осуществляется через мотор-редуктор в 2-х режимах (36 или 72 м/мин)
Стандартная комплектация и основные элементы
- Литая чугунная рама гарантирует жесткость станка и гасит вибрации
- Поворотный стол с возможность поворота 0°…+45°…+60°
- Подвижные направляющие с твердосплавными пластинками
- Гидроцилиндр предназначен для регулировки и снижения скорости опускания рамы (плавное опускание рамы и заданная скорость подвода и рабочего хода)
- Быстрый зажим заготовки (тиски с ручным зажимом, и доводчиком)
- Скорость вращения пилы, фиксированная 36,72 м/мин
- Ручное натяжение ленты
- Мерный упор 500 мм
- Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ (станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы)
- Пила ленточная квалитет М42, ролик прямой для подачи заготовок к тискам
- Датчик контроля натяжения полотна – тензометр
- Датчик остановки станка в случае обрыва полотна
- Лампа освещения
|
|

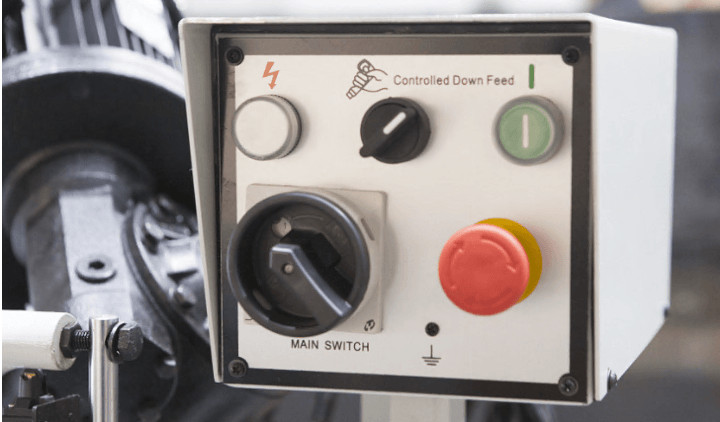

Панель управления

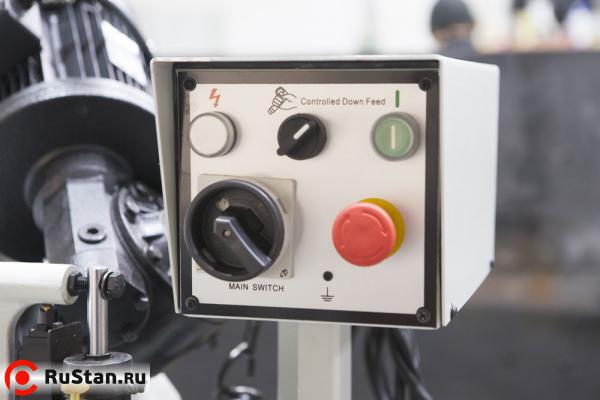

- Индикатор включения станка - Переключатель режима работы (автоматическое и с контролем подачи вниз) - Кнопка включения станка - Переключатель скорости резания и выключения станка - Общая кнопка стоп
|
|||
|
|

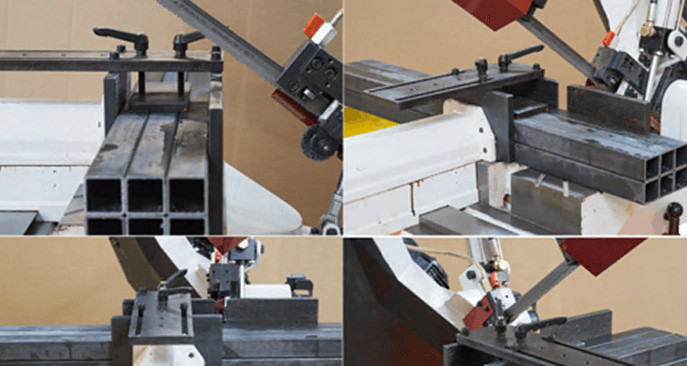

Дополнительный прижим для пакетной резки для BS-260G Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков. Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно. Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами. Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек. |
|||
|

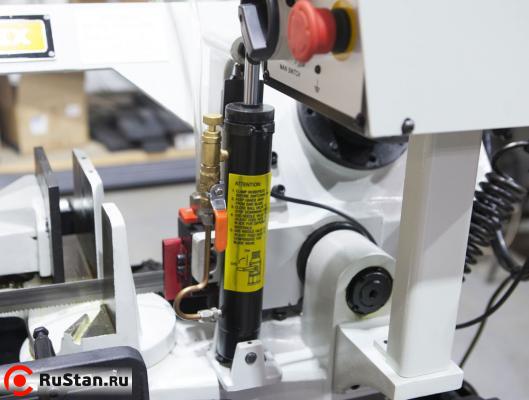

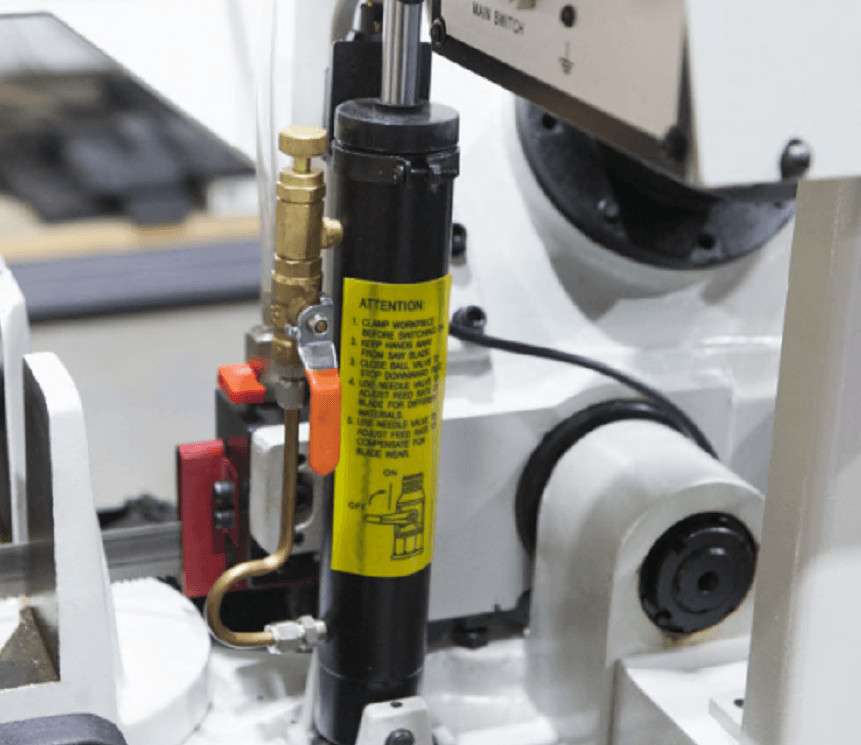

На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Гидроцилиндр имеет переключатель вкл./выкл. гидравлической системы и плавную регулировку опускания рамы верхним маховиком на дроссельном клапане. Предназначен для регулировки и снижения скорости опускания рамы.
|
|||
|

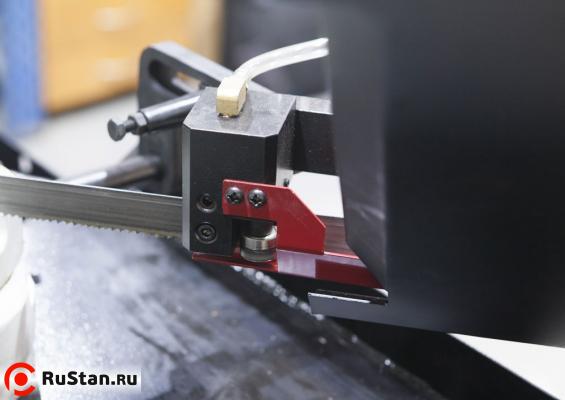

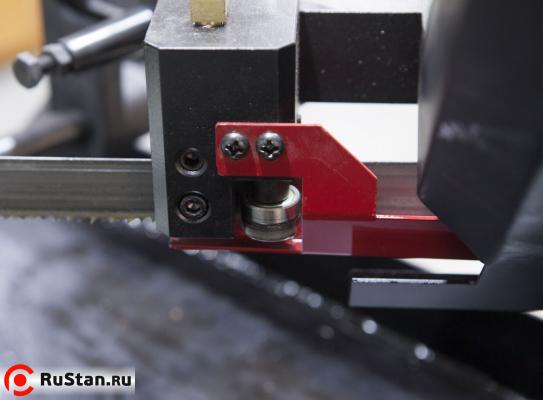

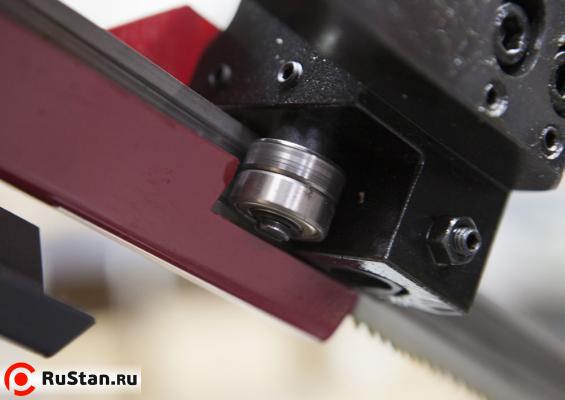

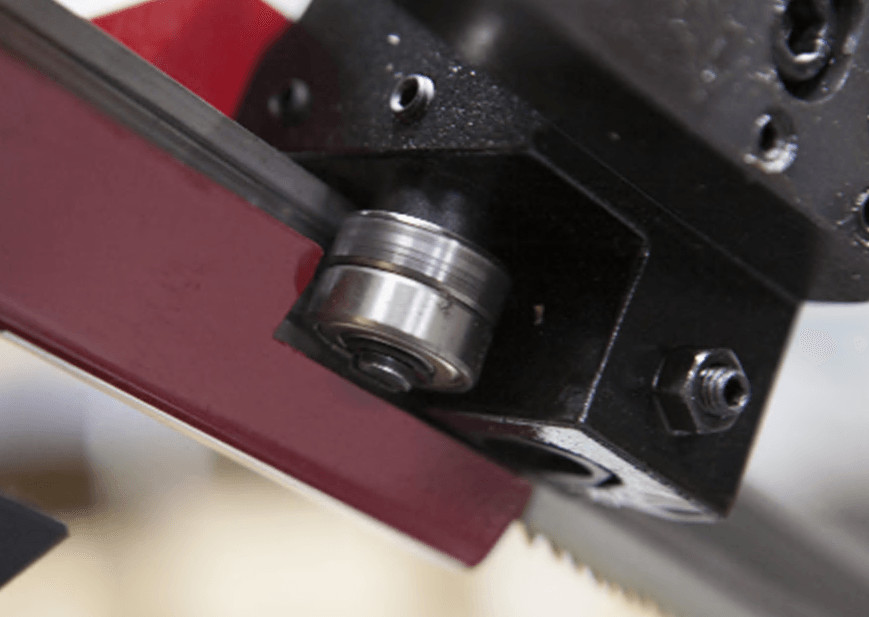

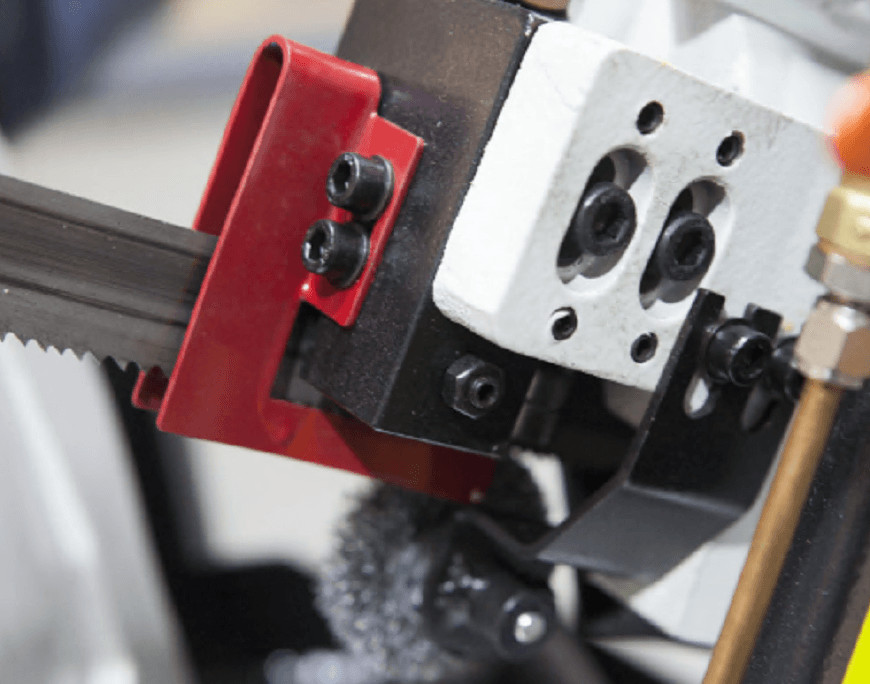

Подвижная направляющая, зубчатый блок, с твёрдосплавными плаcтинами и подшипниками для выпрямления полотна в зоне резания. |
|||
|

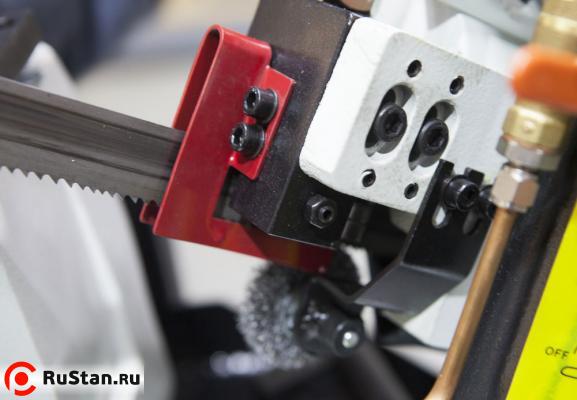

Зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Механическая щётка для очистки полотна.
|
|||
|

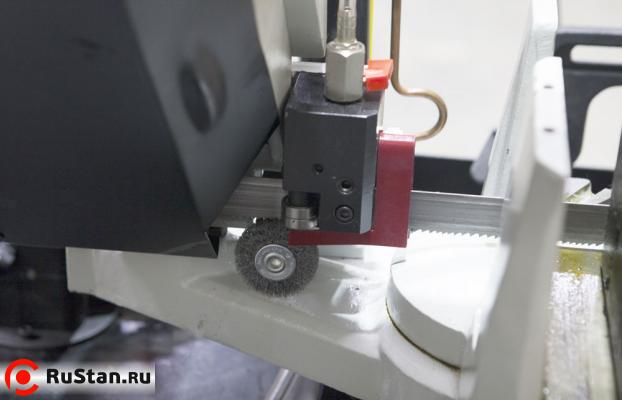

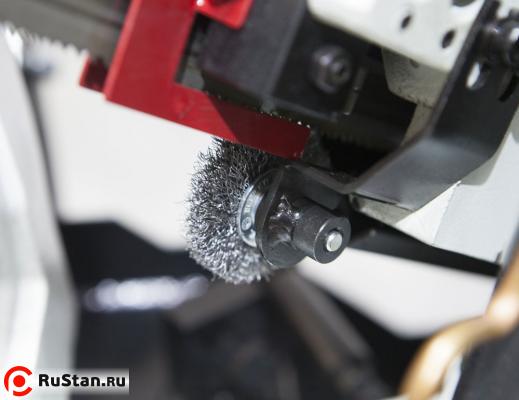

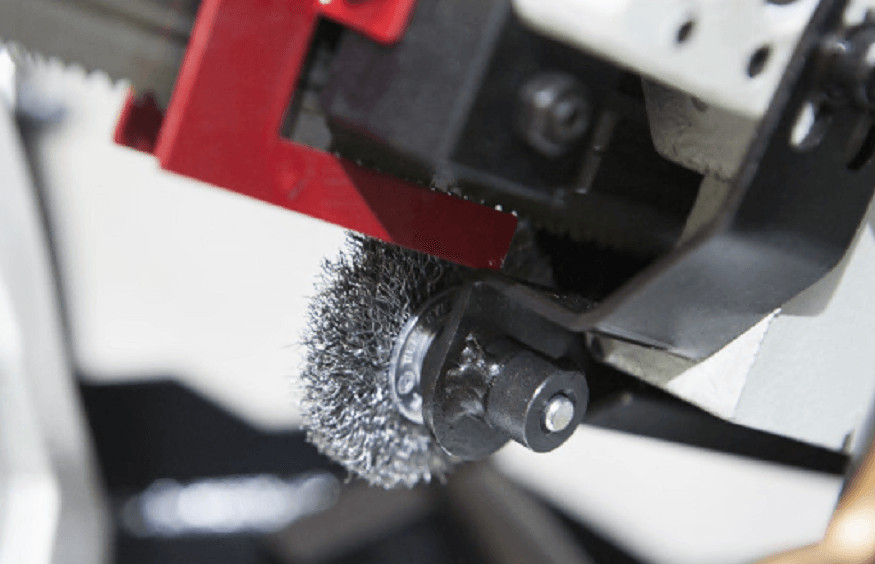

Механическая дисковая щётка (приводимая в движение от движения полотна). |
|||
|

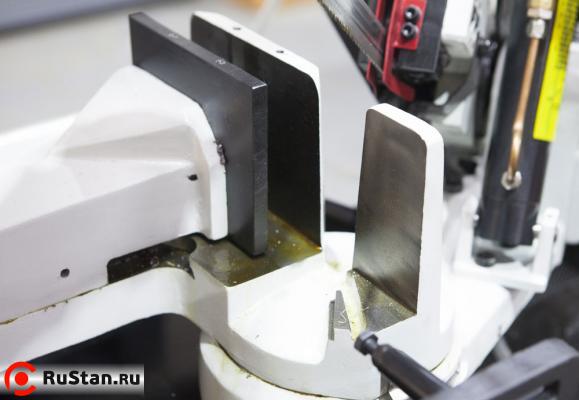

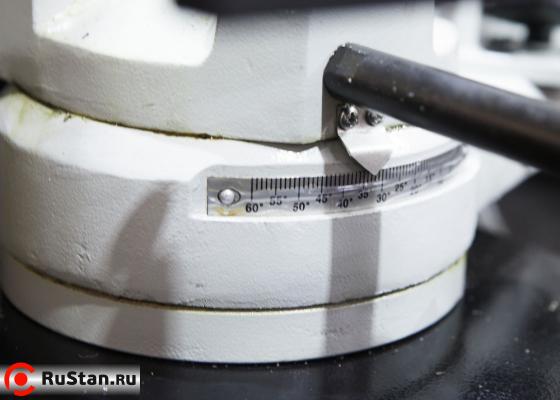

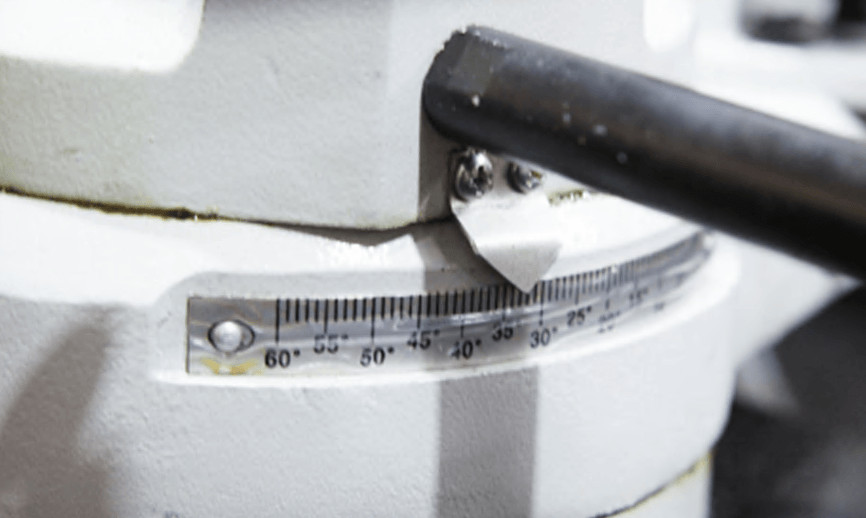

Механические тиски, поворотный стол с возможностью поворота 0°…+45°…+60° по шкале. |
|||
|

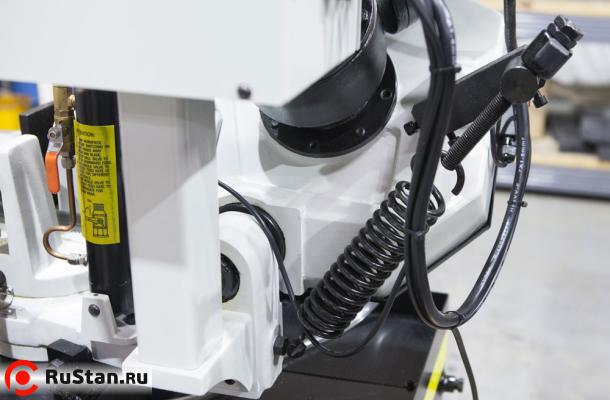

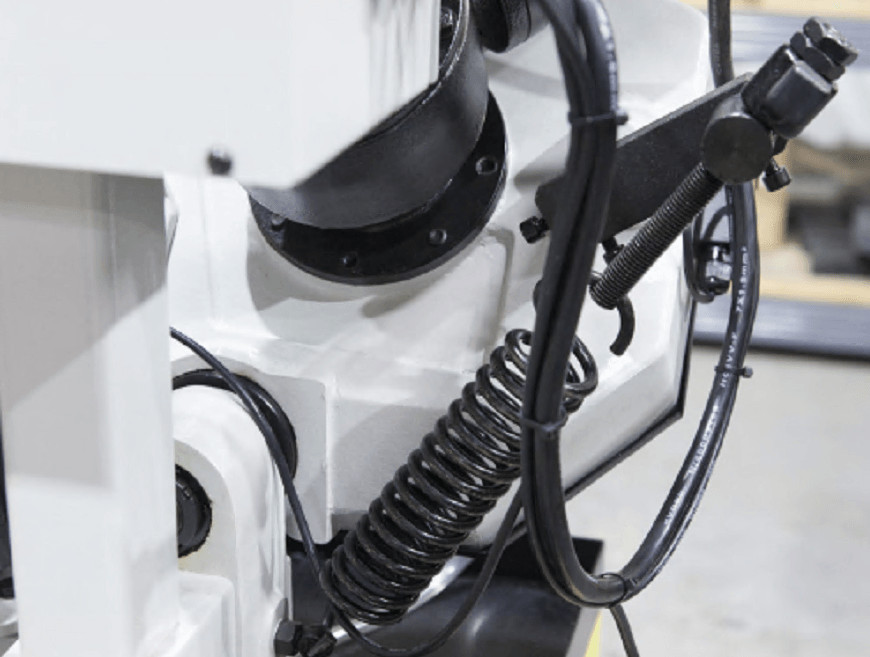

Пружина для облегчения поднятия рамы в верхнее положение (после отпила заготовки) |
|||
|
Панель управления Зубчатый привод Неподвижные механические тиски Рычаг доводки тисков Механическое натяжение полотна Помпа СОЖ Гидроцилиндр Мерный упор 500 мм Рычаг фиксации поворота рамы |
|||
|
|

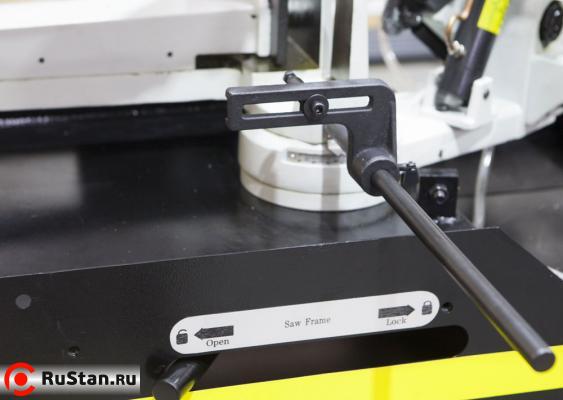

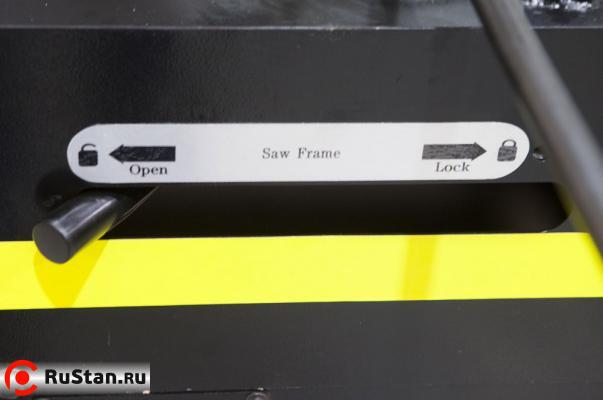

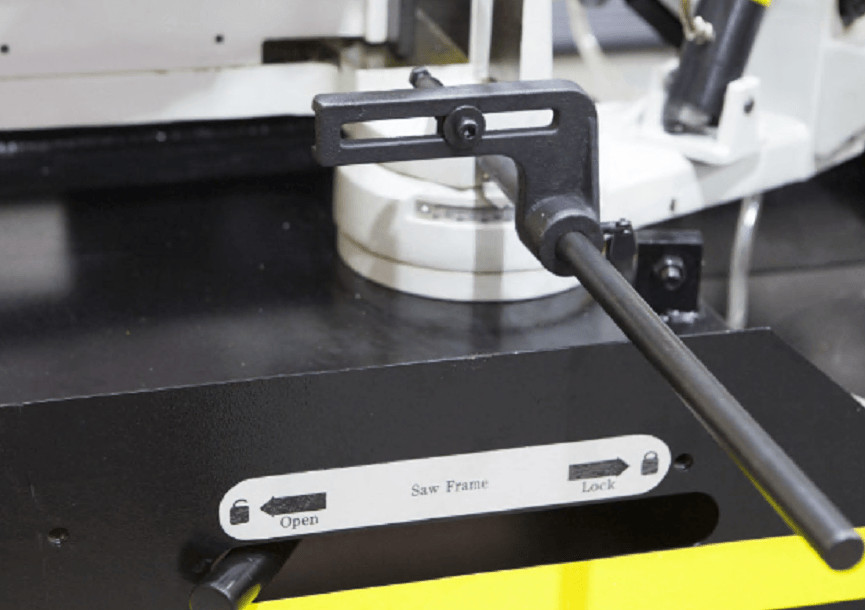

Мерный упор 500 мм Рычаг фиксации поворота рамы
|
|||
|
|

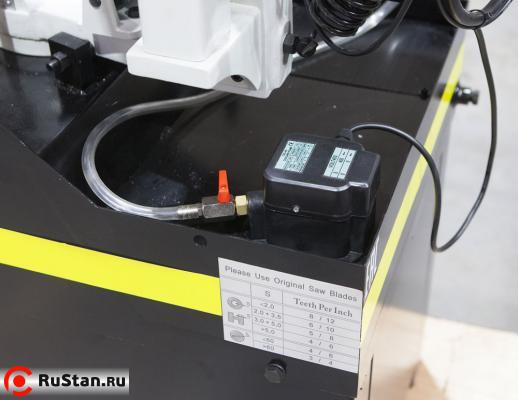

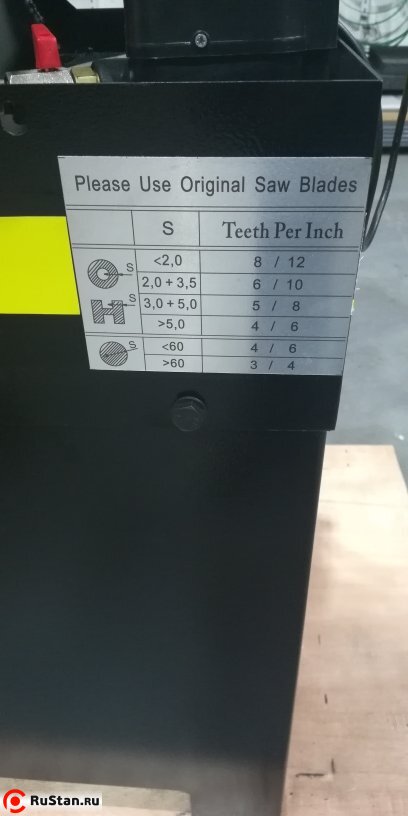

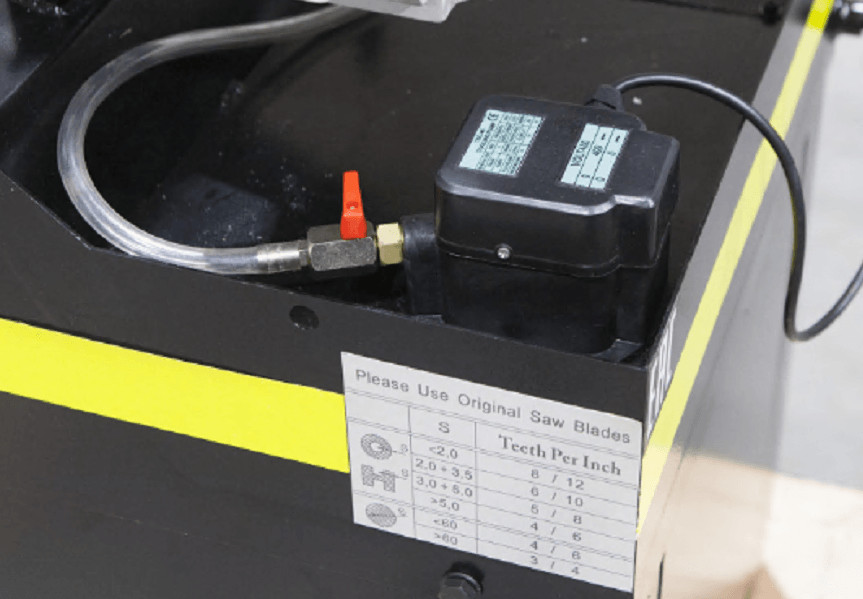

Помпа СОЖ Таблица скорости резания и подбора шага зубьев |
|||
|
|

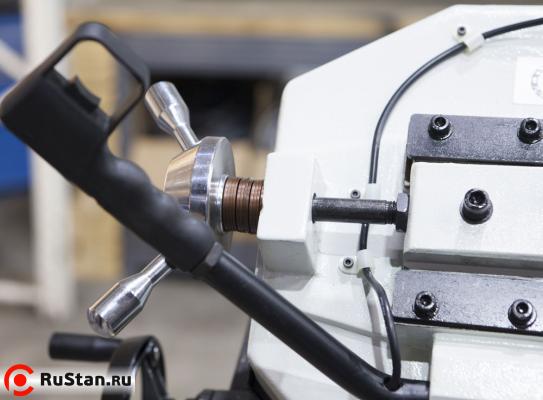

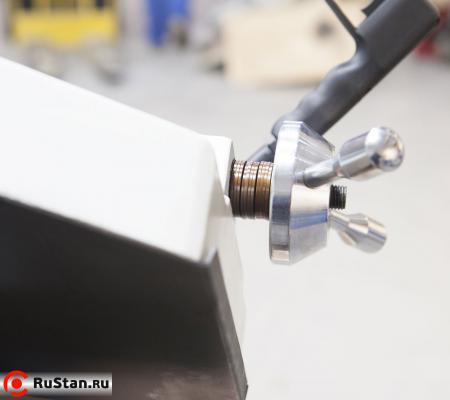

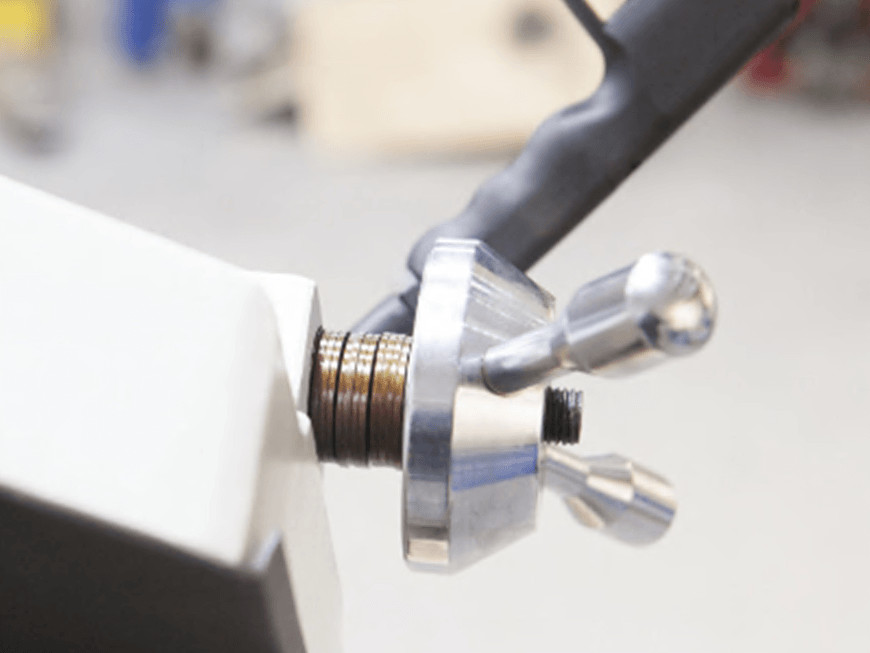

Маховик ручного натяжения ленты
|
|||
|
|

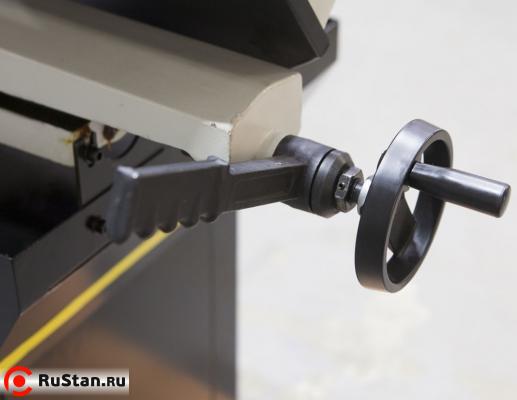

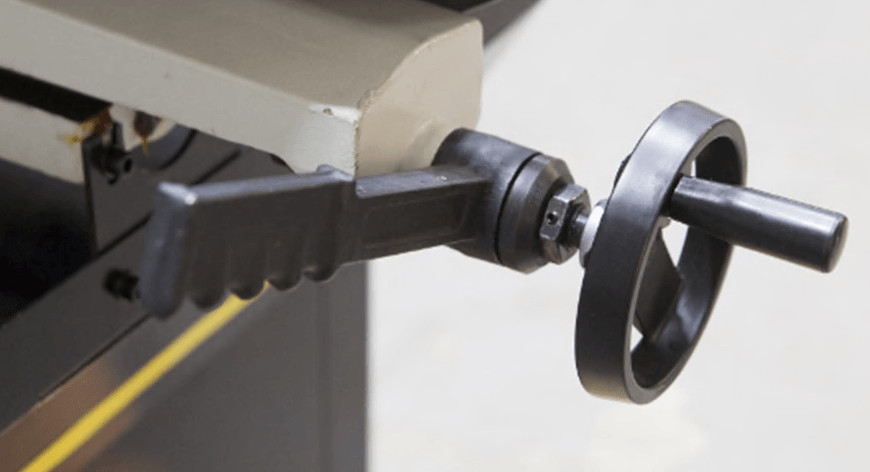

Маховик тисков и рычаг быстрой доводки
|
|||
 |

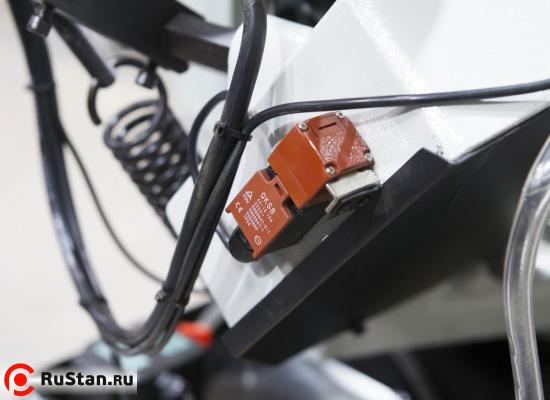

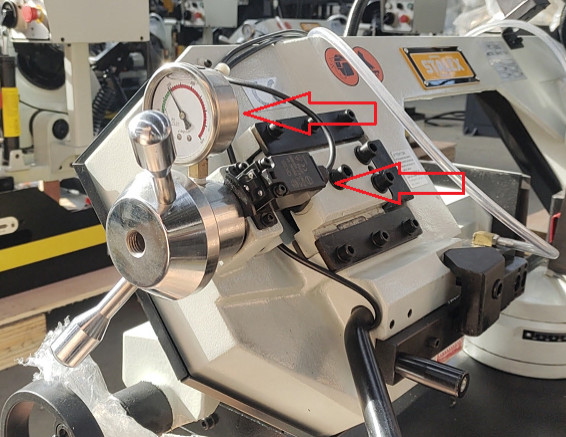

Датчик контроля натяжения полотна – тензометр Датчик остановки станка в случае обрыва полотна |
|||
 |

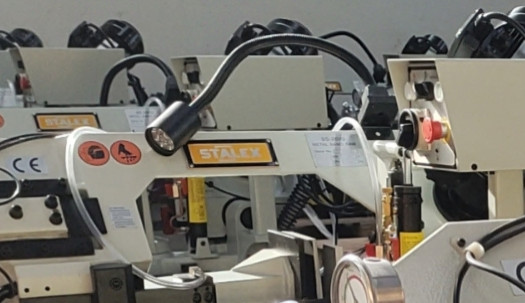

Лампа освещения |
|||
|
|

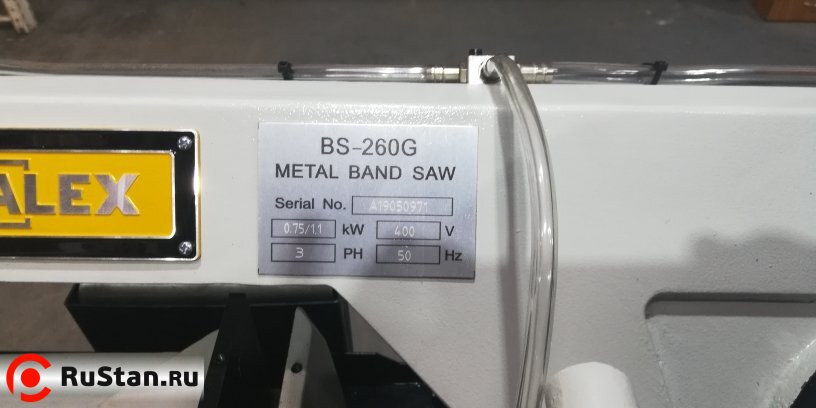

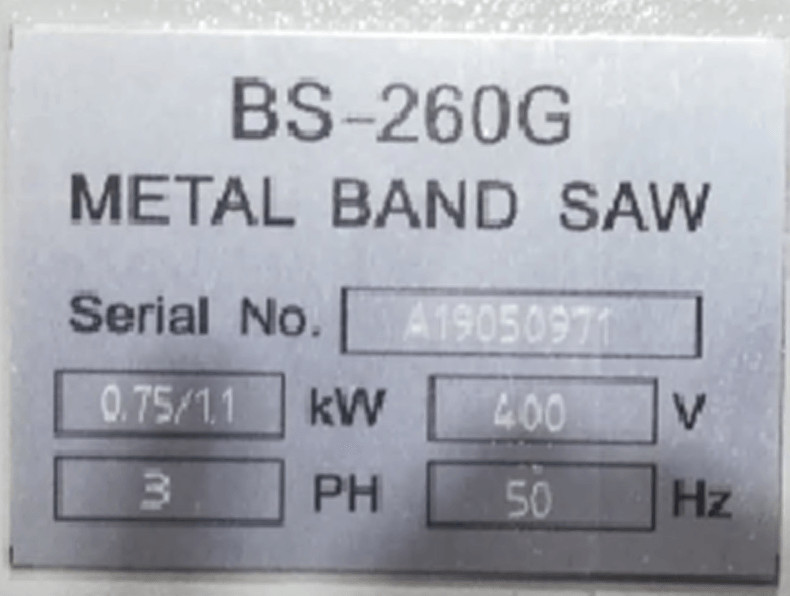

Шильдик станка |
|||
|
|

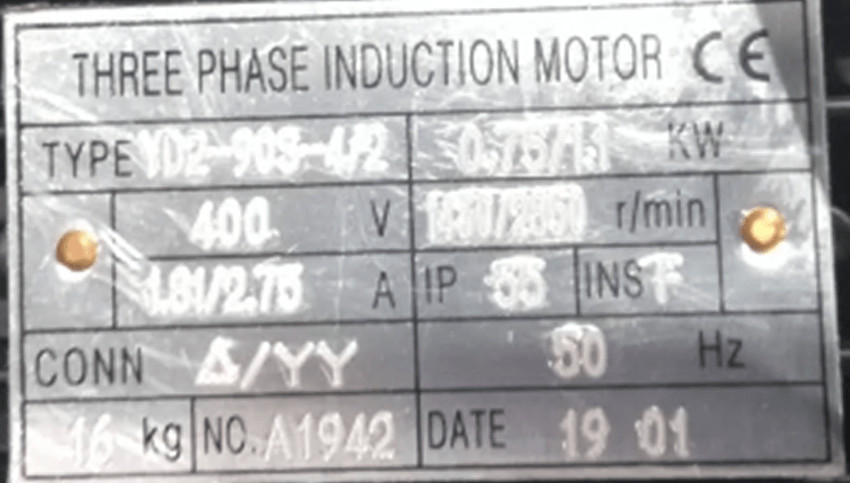

Шильдик двигателя |
|||
|
|

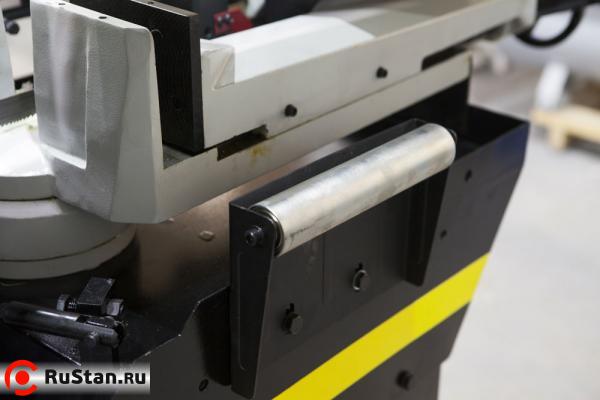

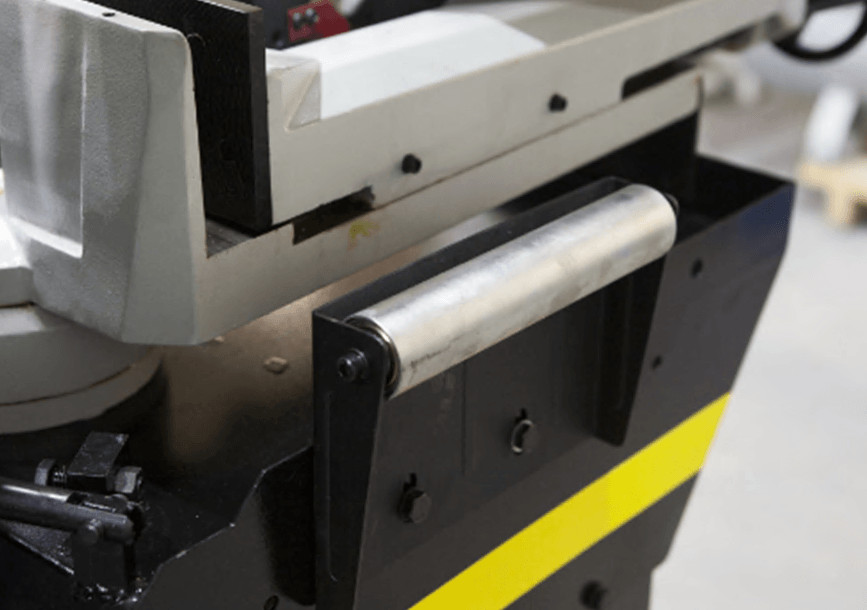

В стандартной комплектации ролик прямой, предназначен для подачи и перемещения заготовок к тискам. |
|||
|
|

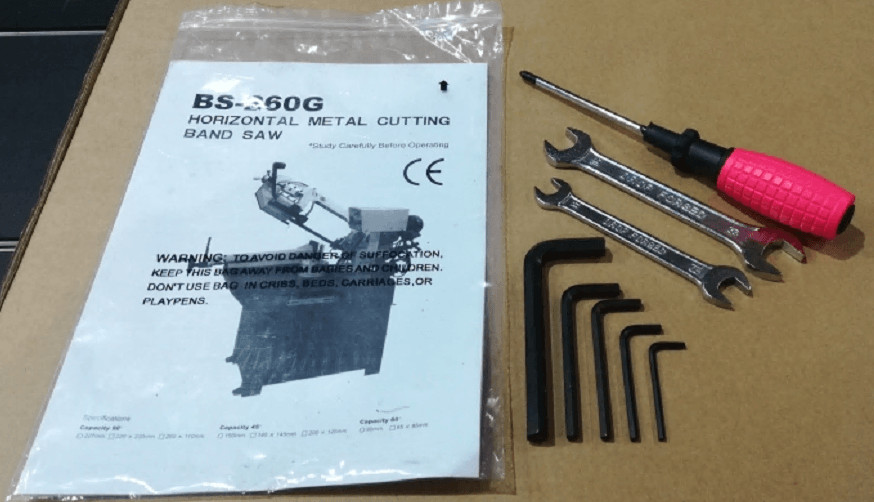

В комплекте со станком поставляется отвертка крестовая, два рожковых ключа, пять шестигранников. |
Технические характеристики "STALEX BS-260G" |
|
|---|---|
| Характеристика | Значение |
| Мощность двигателя (выходная) | 0.75 / 1.1 кВт (3-фазный) |
| Мощность двигателя (потребляемая) | 1 / 1.5 кВт (3-фазный) |
| Скорость резания | 36–72 м/мин (2 режима) |
| Привод | зубчатый |
| Круглый профиль при 90° | 227 мм |
| Квадратный профиль при 90° | 210 мм |
| Прямоугольный профиль при 90° | 230х190 мм |
| Круглый профиль при 45° | 150 мм |
| Квадратный профиль при 45° | 140 мм |
| Прямоугольный профиль при 45° | 150х125 мм |
| Круглый профиль при 60° | 90 мм |
| Квадратный профиль при 60° | 80 мм |
| Прямоугольный профиль при 60° | 85х85 мм |
| Угол поворота рамы | 0° … +60° |
| Размер полотна | 27х0.9х2455 мм |
| Подача пильной рамы | собственный вес с гидрорегулировкой |
| Зажим заготовки | ручной (+ рычаг быстрой доводки) |
| Высота от пола до тисков | 900 мм |
| Размер упаковки | 1460х720х1100 мм |
| Масса нетто/брутто | 220/275 кг |
| Производство | Китай |
Комплектация
- Ленточнопильный станок с гидроразгрузкой STALEX BS-260G
- Поворотный стол (0° / +45° / +60°)
- Подвижные направляющие с твердосплавными пластинками
- Гидроцилиндр регулировки скорости опускания рамы
- Быстрый зажим заготовки
- Мерный упор 500 мм
- Помпа для подачи СОЖ
- Датчик контроля натяжения полотна
- Датчик остановки при обрыве полотна
- Лампа освещения
- Пила ленточная, квалитет M42
Комплектация за дополнительную плату
Полотно ленточнопильное SHARKMETAL M42 2455×27×0,9 мм, шаг 4/6 ( арт. SHM-M42-2455-27-09-4-6 )
Полотно ленточнопильное SHARKMETAL M42 2455×27×0,9 мм, шаг 5/8 ( арт. SHM-M42-2455-27-09-5-8 )
Полотно ленточнопильное SHARKMETAL M42 2455×27×0,9 мм, шаг 6/10 ( арт. SHM-M42-2455-27-09-6-10 )
Полотно ленточнопильное SHARKMETAL M51 2455×27×0,9 мм, шаг 4/6 ( арт. SHM-M51-2455-27-09-4-6 )
Полотно ленточнопильное SHARKMETAL M51 2455×27×0,9 мм, шаг 5/8 ( арт. SHM-M51-2455-27-09-5-8 )
Полотно ленточнопильное SHARKMETAL M42 2455×27×0,9 мм, шаг 10/14 ( арт. SHM-M42-2455-27-09-10-14 )
Полотно ленточнопильное SHARKMETAL M42 2455×27×0,9 мм, шаг 8/12 ( арт. SHM-M42-2455-27-09-8-12 )
Полотно ленточнопильное SHARKMETAL M42 2455×27×0,9 мм, шаг 3/4 ( арт. SHM-M42-2455-27-09-3-4 )
Полотно ленточнопильное SHARKMETAL M42 2455×27×0,9 мм, шаг 2/3 ( арт. SHM-M42-2455-27-09-2-3 )
