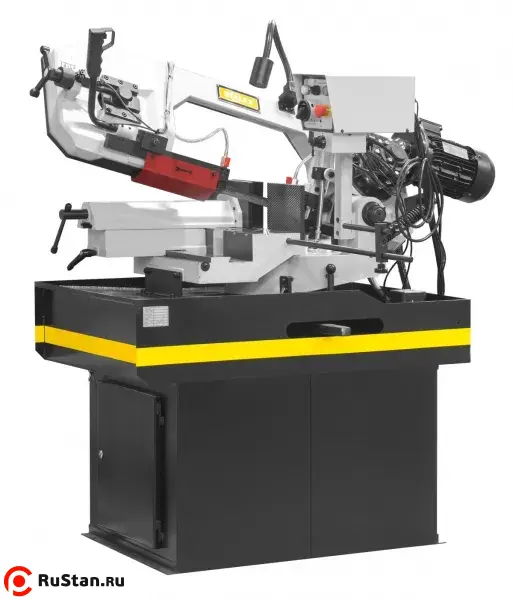

Ленточнопильный станок с гидроразгрузкой Stalex BS-315GD

Техническое описание станка

Станок Stalex BS-315GD с гидроразгрузкой обеспечивает автоматический процесс резки: запуск пилы, опускание рамы и остановка пилы происходят автоматически благодаря гидравлической системе, при этом подъём рамы осуществляется оператором вручную. Модель позволяет выполнять распилы заготовок диаметром до 255 мм.

Станок европейского образца оснащён поворотным корпусом пилы с диапазоном от -45° до +60°, что делает его идеальным решением для частой смены углов пиления. Заготовка остаётся неподвижной — поворачивается рама, что особенно удобно при работе с длинномерным материалом.

Режущий инструмент — ленточная пила, сваренная в кольцо. Полотно натягивается вручную с помощью натяжного шкива и приводится в движение через редуктор. Пила опускается под собственным весом, а дросселируемый гидравлический цилиндр обеспечивает плавную регулировку скорости опускания в зависимости от профиля заготовки для оптимального режима резания.

Процесс пиления и особенности

• Точность движения ленты обеспечивается твердосплавными направляющими пластинами и роликовыми подшипниками.
• Регулировка угла поворота вдоль шкалы с фиксацией в положениях: -45°, 0°, +45°, +60°.
• Регулируемая подача СОЖ в зону резания для охлаждения и смазки.
• Движение ленты осуществляется через мотор-редуктор с двумя фиксированными скоростями: 40 или 80 м/мин.
• Зажим заготовки и подача выполняются вручную, что обеспечивает простоту и надёжность конструкции.

Основные элементы станка

• Литая чугунная рама — гарантирует жёсткость и гашение вибраций.
• Опускание рамы под собственным весом с гидравлическим демпфером.
• Плавная регулировка скорости опускания рамы (подвод и рабочий ход).
• Тиски механические с ручным зажимом.
• Станция охлаждения с помпой, расположенная внутри рамы.

Стандартная комплектация

• Поворотный стол с возможностью поворота -45°…0°…+45°…+60°
• Подвижная направляющая + «зубчатые» блоки с твердосплавными пластинками
• Перепускной клапан для плавной регулировки опускания пильной рамы
• Тиски механические с ручным зажимом
• Скорость вращения пилы фиксированная: 40, 80 м/мин
• Ручное натяжение ленты
• Мерный упор 500 мм
• Помпа для подачи СОЖ и регулировочные краны для напора СОЖ
• Пила ленточная квалитет М42

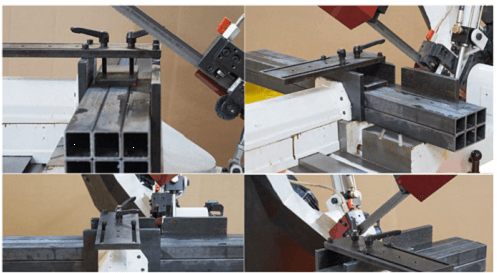

	Дополнительный прижим для пакетной резки для BS-315G (D) Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков. Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно. Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами. Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек.

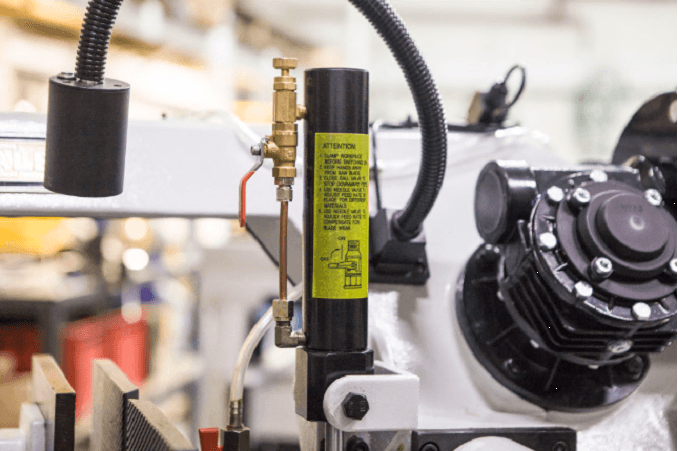

	На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Гидроцилиндр имеет переключатель вкл./выкл. гидравлической системы и плавную регулировку опускания рамы верхним маховиком на дроссельном клапане. Предназначен для регулировки и снижения скорости опускания рамы.

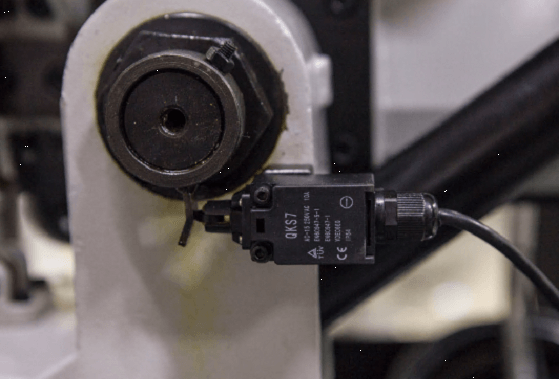

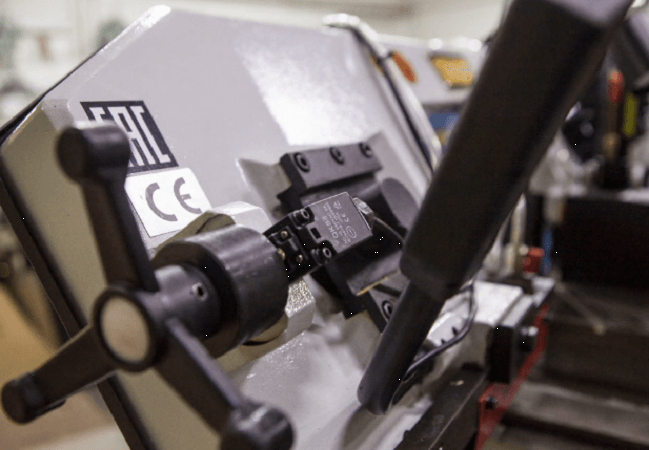

	Датчик регулировки и отключения станка при опускании пильной рамы в нижнее положение.

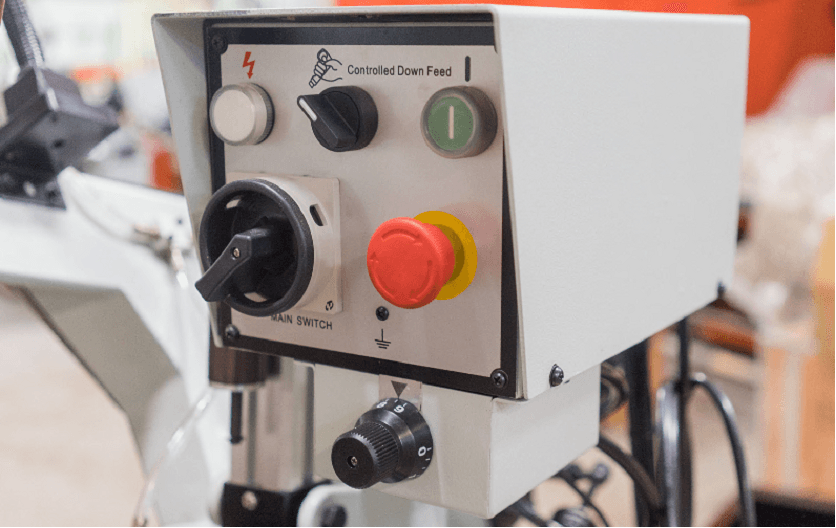

	Панель управления

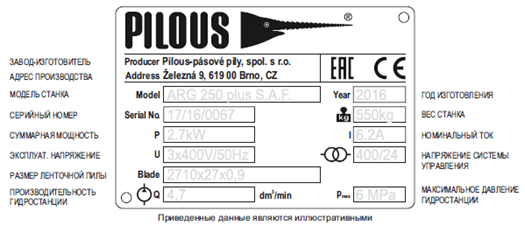

	Заводская табличка
	Мерный упор 500 мм
	Жёсткая литая рама станка гасит вибрации

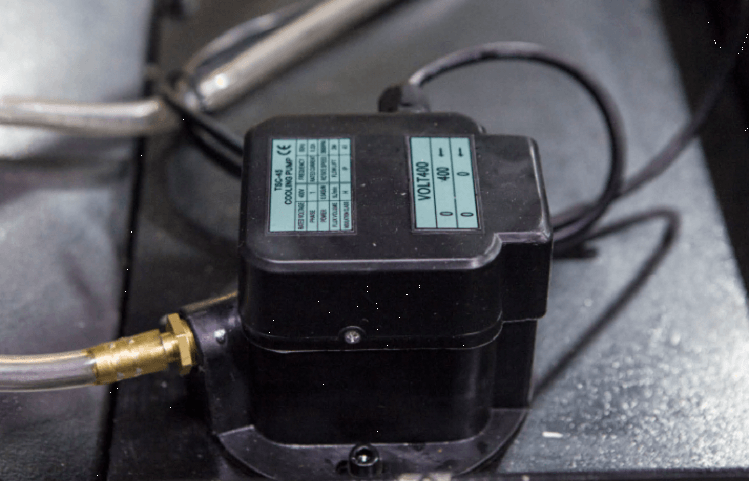

	Помпа для подачи СОЖ

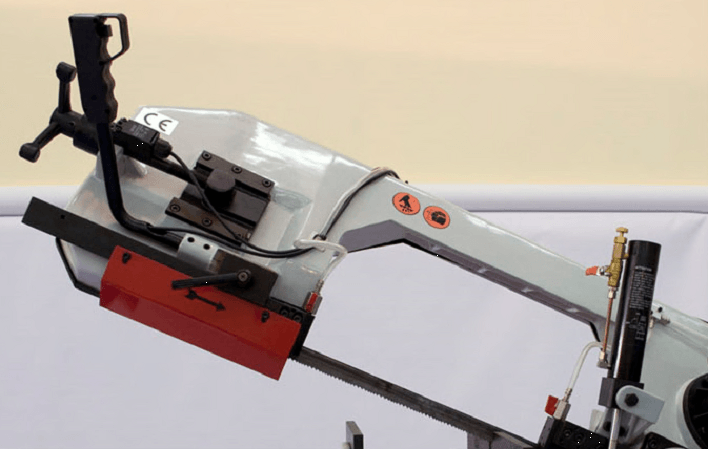

	Подвижная направляющая, зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания.

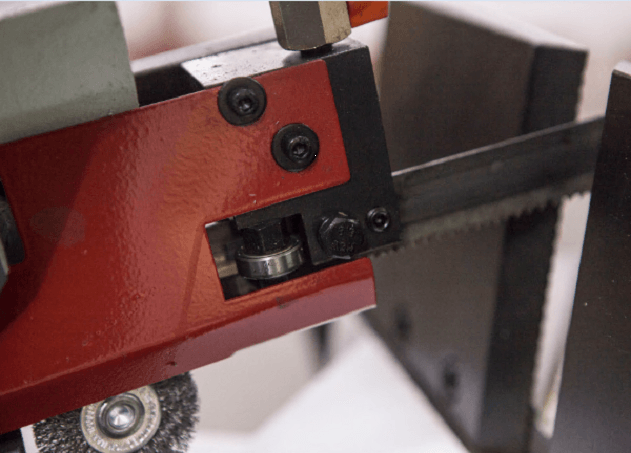

	Зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Механическая щётка для очистки полотна.
	Лампа освещения в стандартной комплектации
	Механическое натяжение полотна
	Механические тиски, поворотный стол с возможностью поворота -45°… 0°…+45°…+60º по шкале.

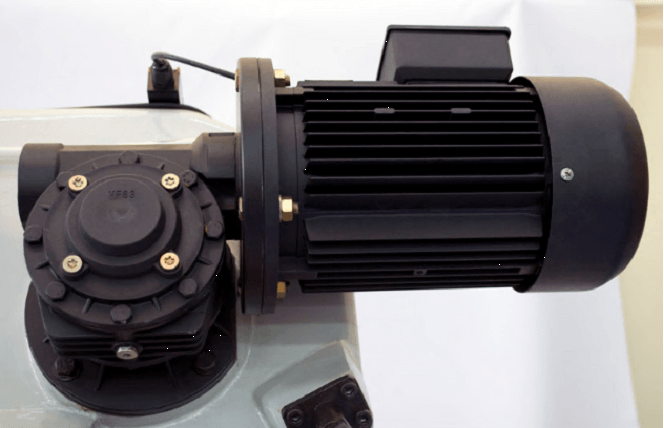

Зубчатый привод: скорость вращения полотна - 40 – 80 м/мин (2 скоростных режима) Главный двигатель: 0,75/1,1 кВт. (3-х фазный)

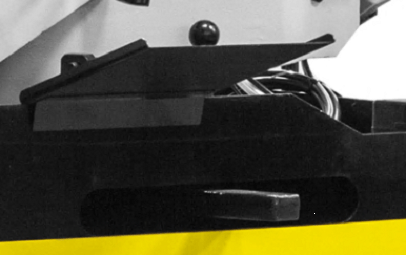

	В стандартной комплектации – лоток для приёма коротких заготовок.
