Станок гидравлический двухколонный Stalex TBK-4228A с поворотной рамой

Ленточнопильный станок по металлу Stalex TBK-4228A — гидравлический двухколонный (двухстоечный) полуавтомат для пиления труб и сплошных заготовок диаметром до 280 мм и прямоугольника 280×280 мм под углом от 0° (90°) до 45°. Две вертикальные колонны большого диаметра, по которым перемещается горизонтальная стальная сварная пильная рама, обеспечивают жёсткость и точность реза.

Работа в ручном режиме (каждая операция по кнопке) и в полуавтоматическом цикле: зажим заготовки переключателем тисков; запуск пилы, опускание, остановка и подъём рамы — по кнопке «Пуск»; отжим тисков — переключателем. Станок рассчитан на серийную резку крупного проката.

Основные элементы Stalex TBK-4228A

• поворотный механизм при двухколонной конструкции (угол реза 0° / 30° / 45°)
• опускание и подъём рамы — автоматически за счёт гидравлики
• управление трёхфазным двигателем; термозащита электродвигателя
• предохранительные концевики на кожухе маховика — защита при повреждении ленты
• безлюфтовое вращение полотна за счёт конических подшипников и твердосплавных пластин
• регулируемая подача СОЖ в зону резания
• гидравлические тиски с быстрым зажимом; 3 скорости полотна
• подсветка зоны резания; клиноремённый привод
• автоматическое отключение при завершении реза

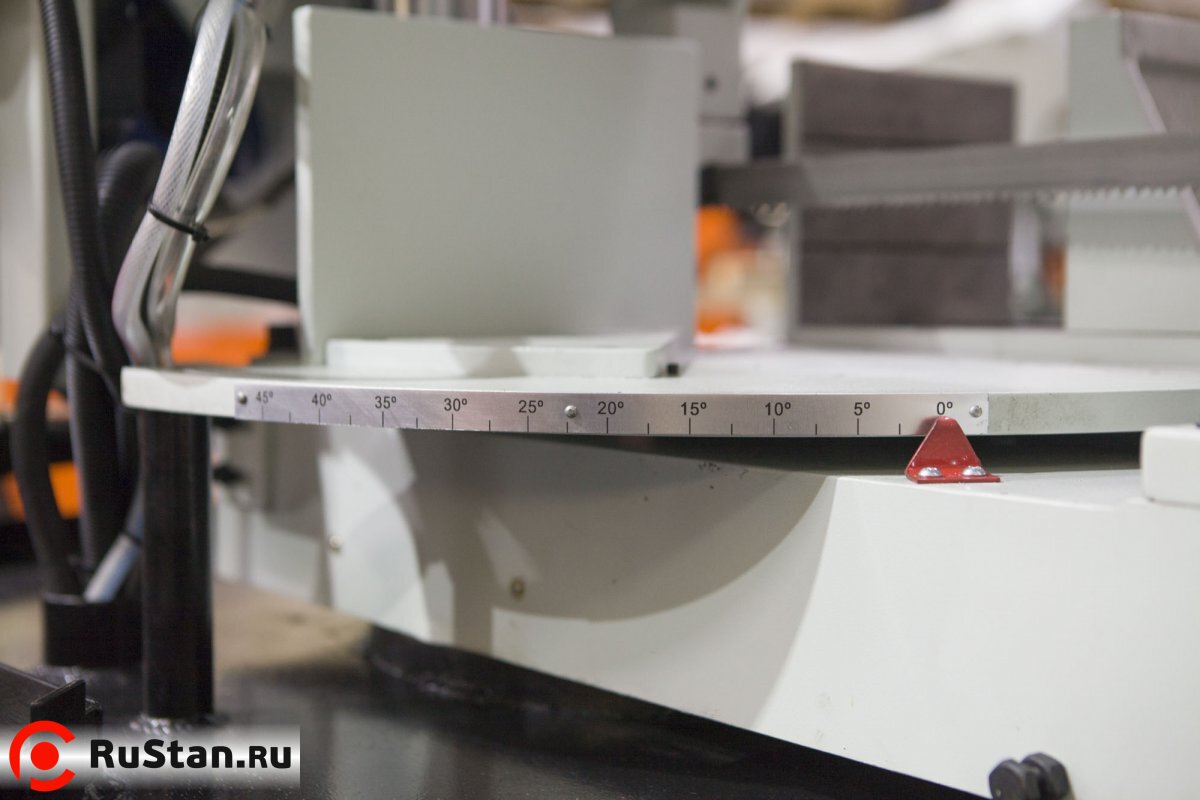

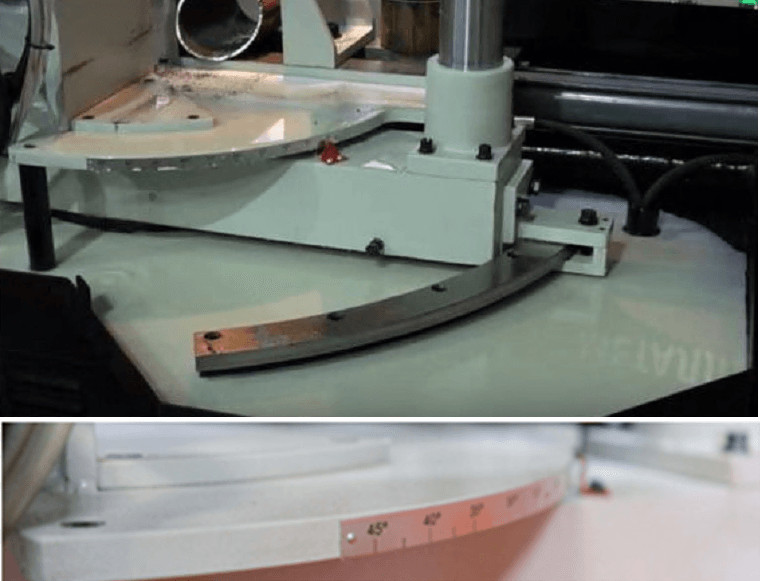

						Поворот рамы на угол от 0° (90°) до 45°. При этом тип конструкции - колонный двухстоечный замкнутого контура, с высокими параметрами жёсткости и виброустойчивости.

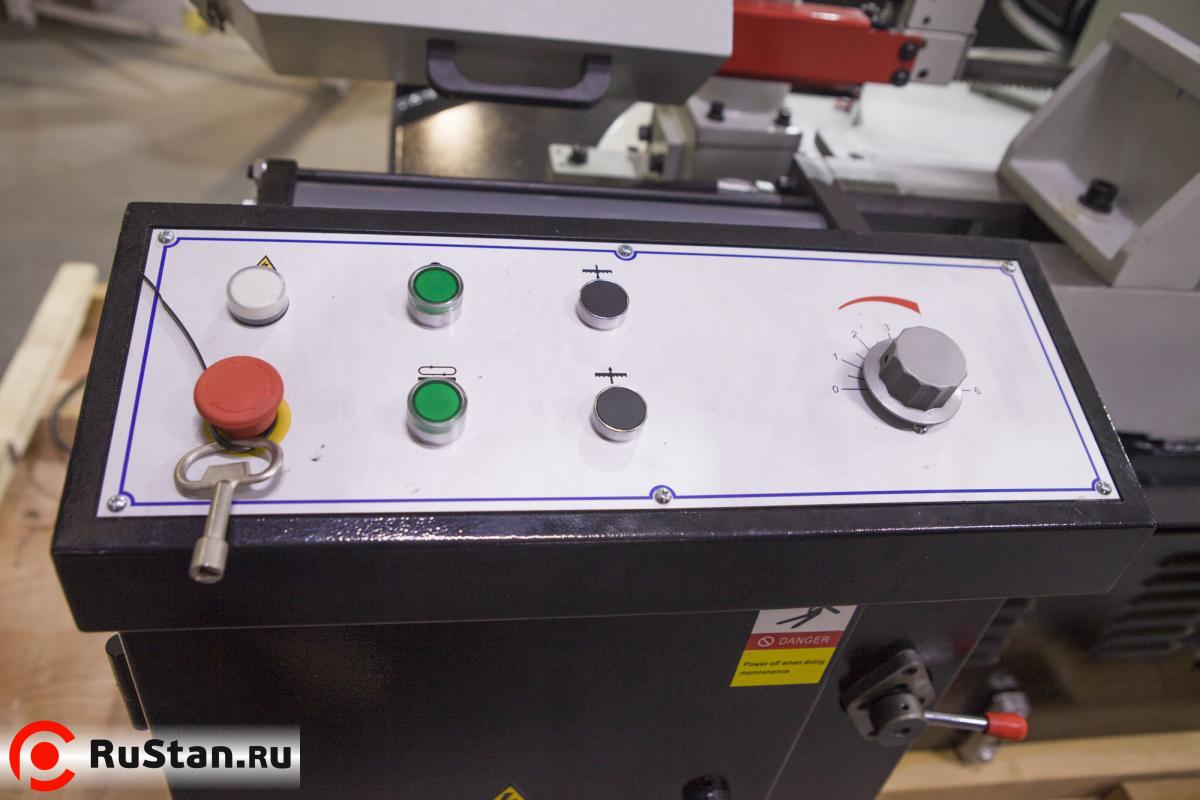

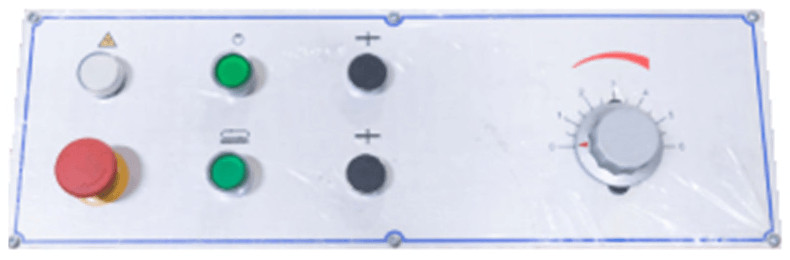

						Пульт станка

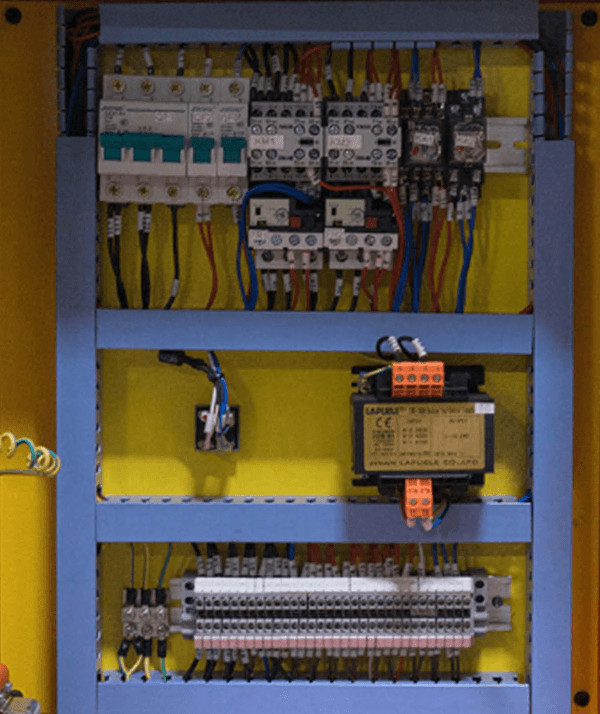

						Электрошкаф

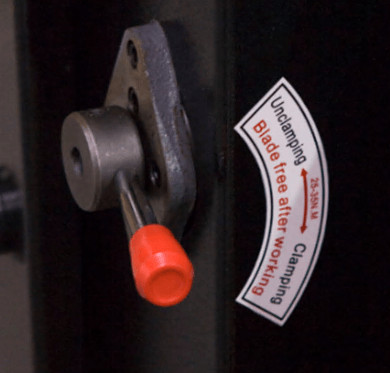

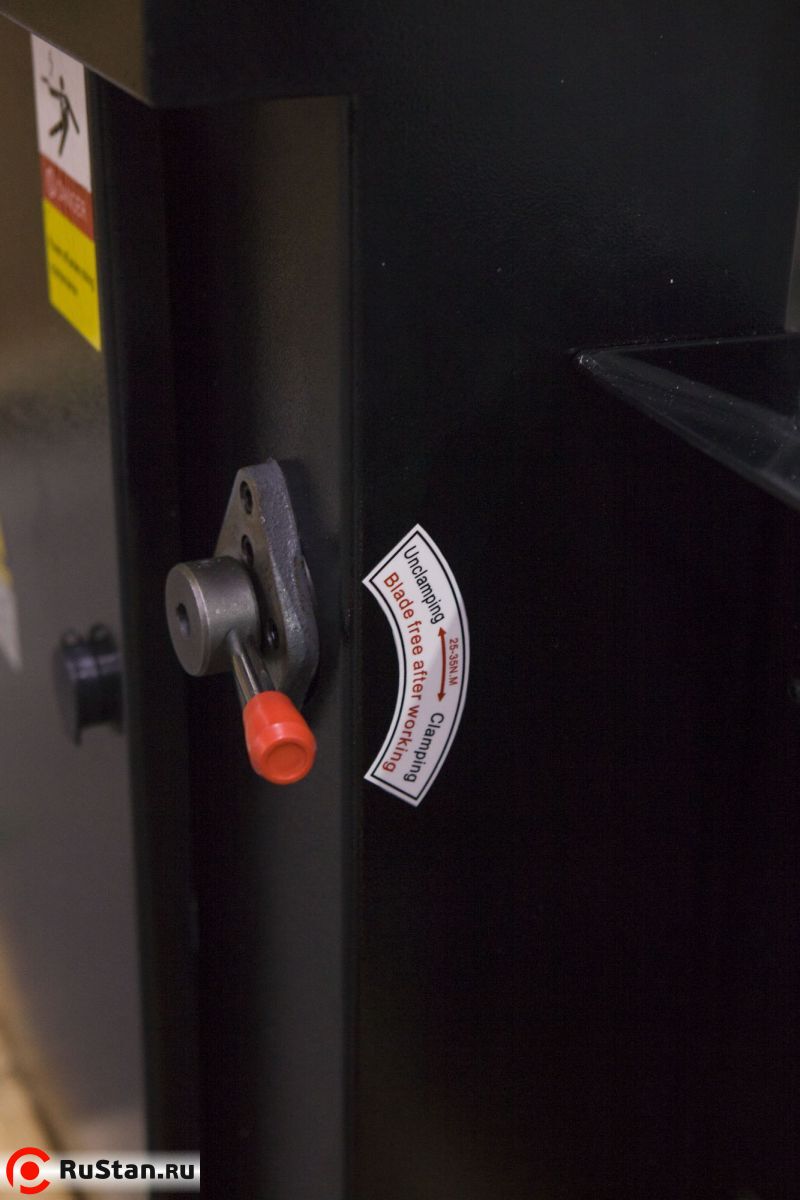

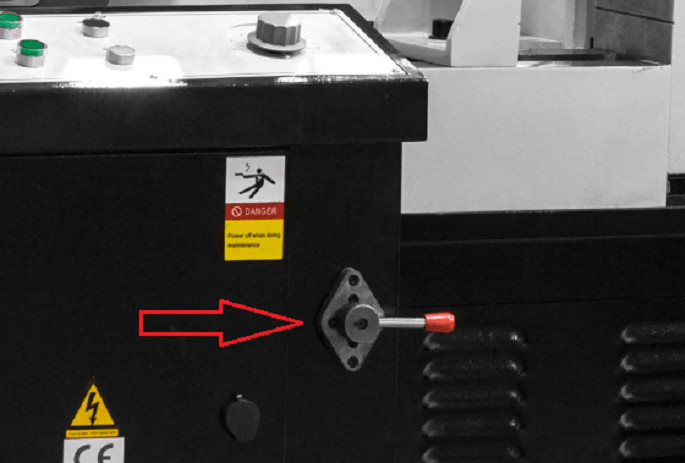

						Переключатель работы тисков

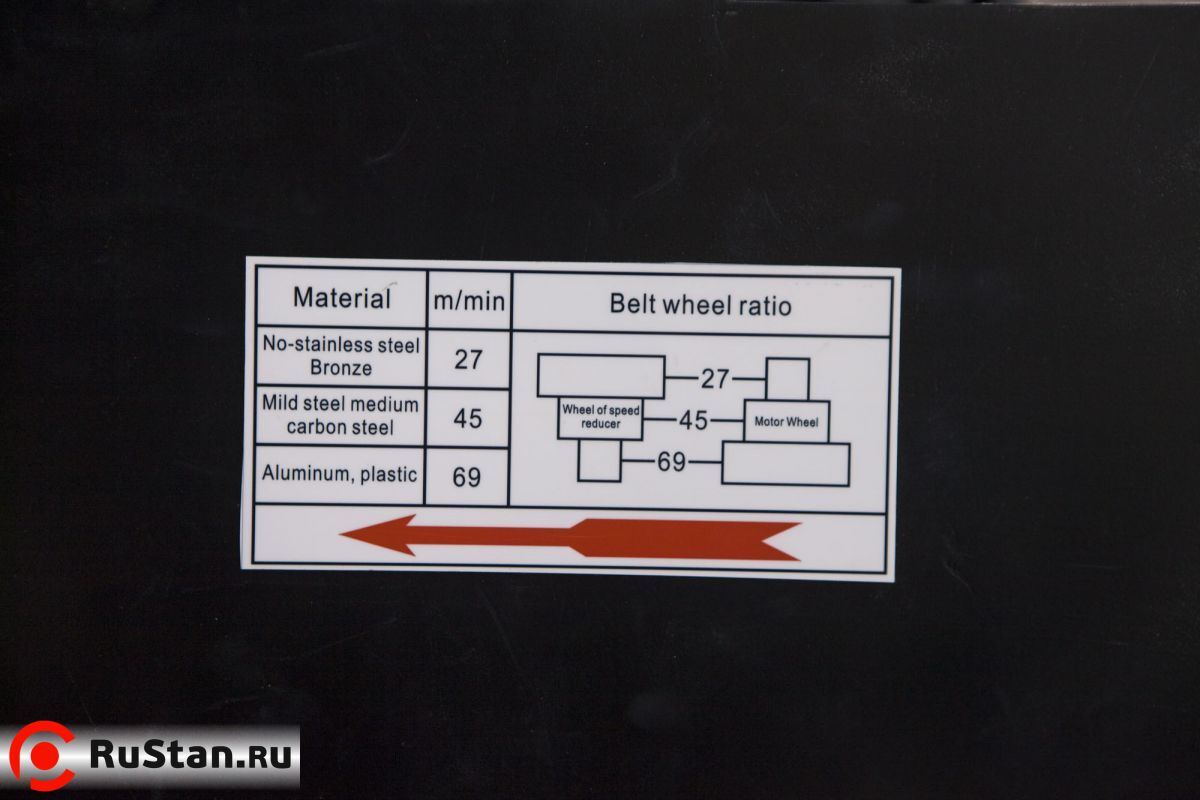

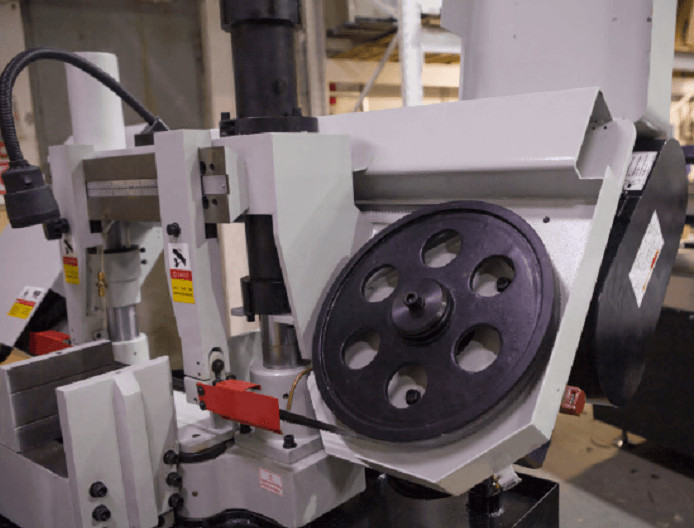

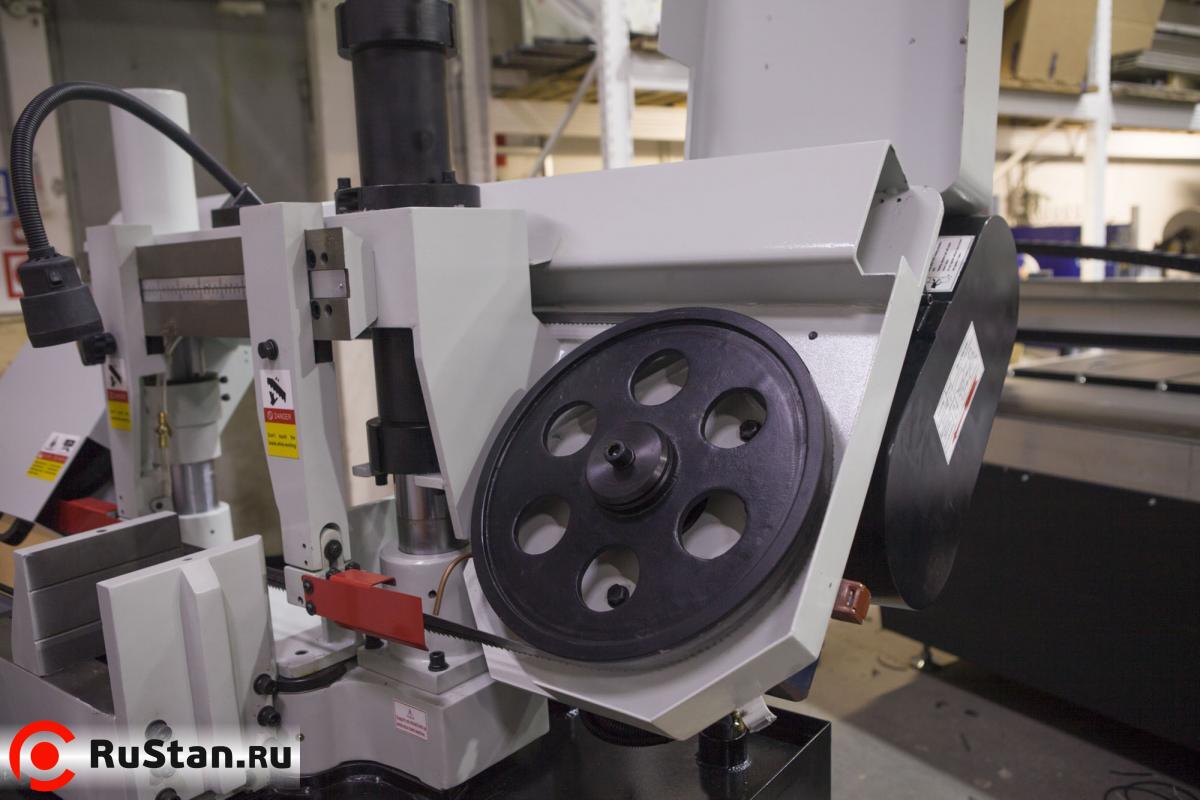

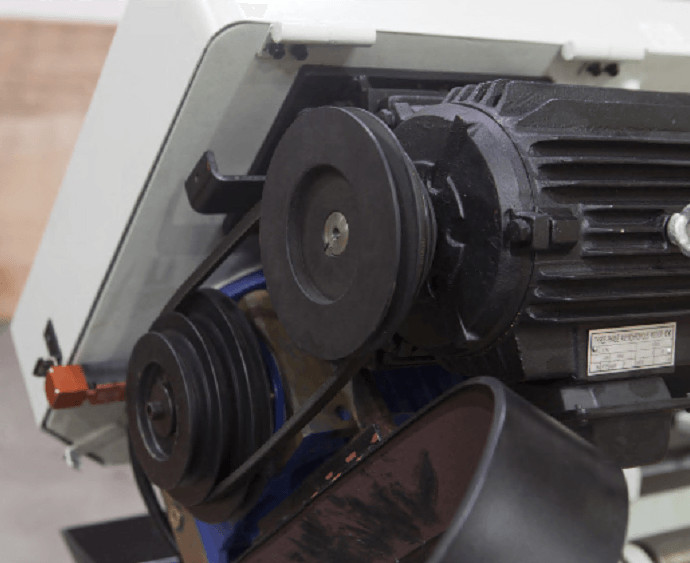

						Привод - гибрид (зубчатый привод + клиноременная передача). Предохранительный концевик на кожухе маховика, оберегающий станок от поломок в случае если лента повреждена

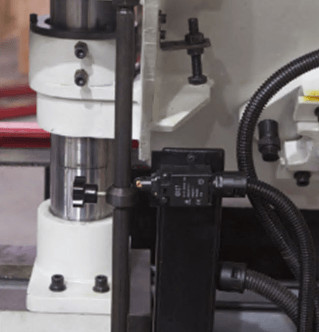

						Концевик на подъём

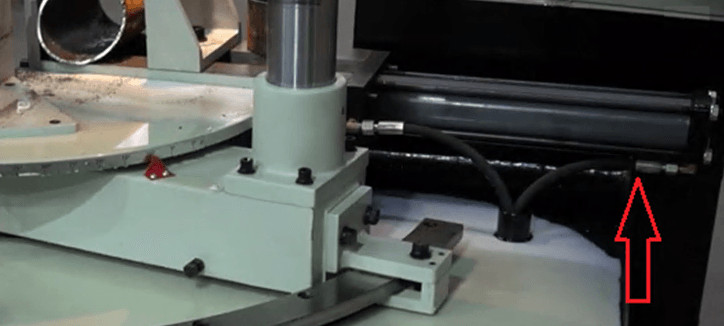

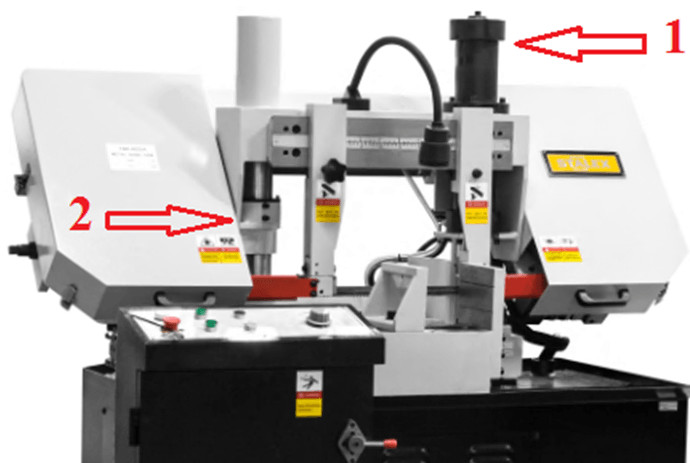

						1.    Колонна с гидроцилиндром 2.    Колонна со скользящей муфтой
						Механическое натяжение полотна Рычаг регулировки натяжения полотна

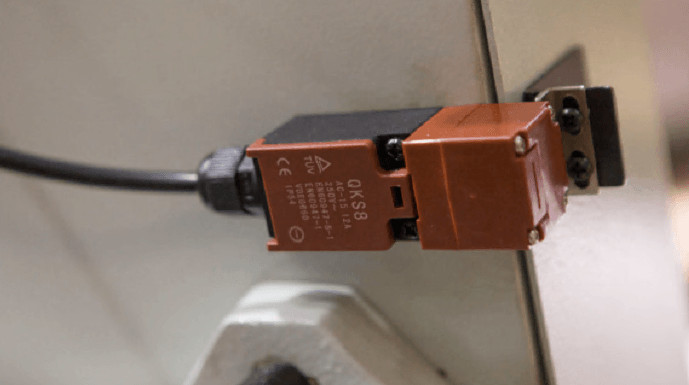

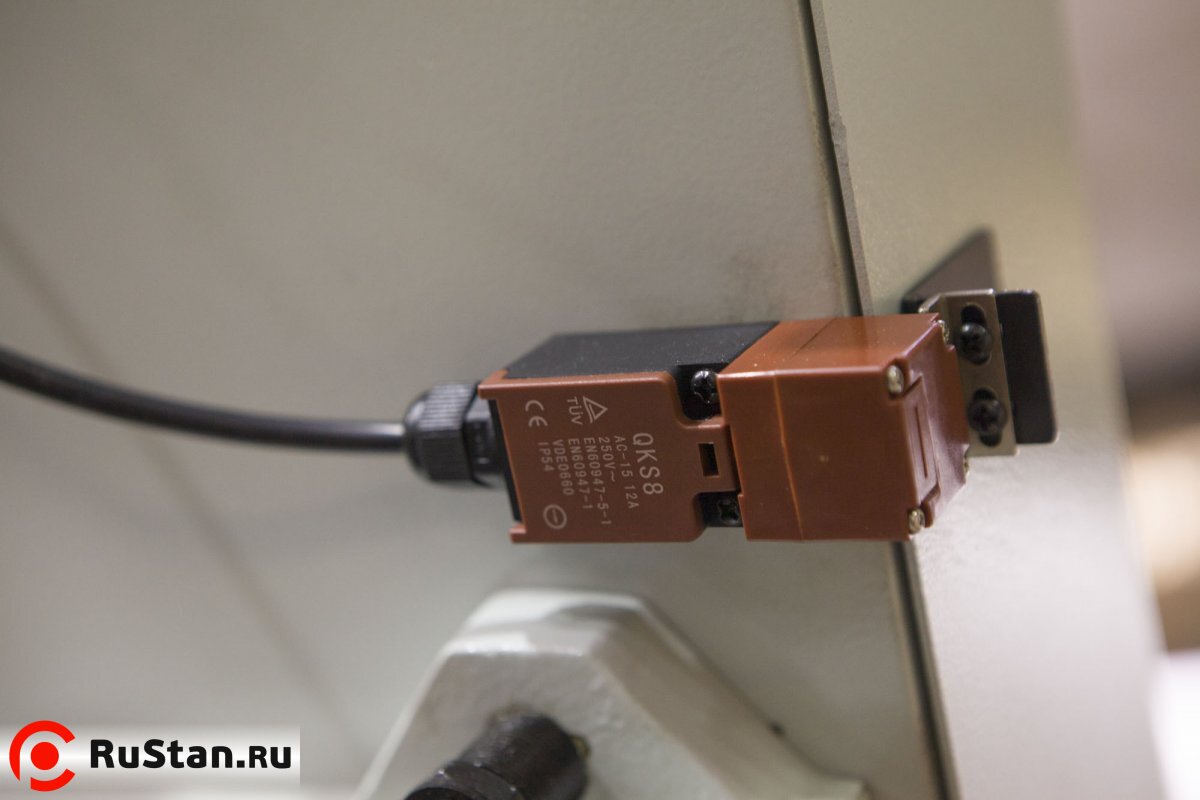

						Предохранительный концевик на кожухе маховика, оберегающий станок от поломок в случае если лента повреждена
						Гидравлические тиски

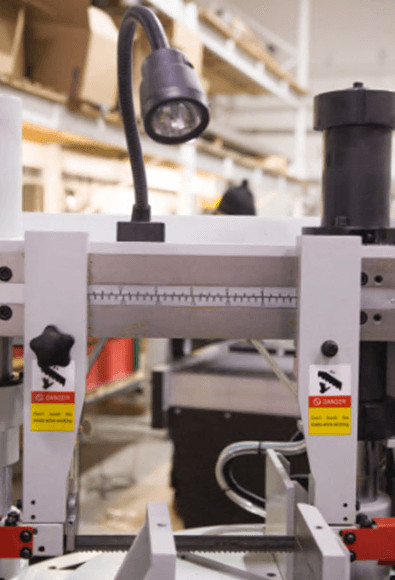

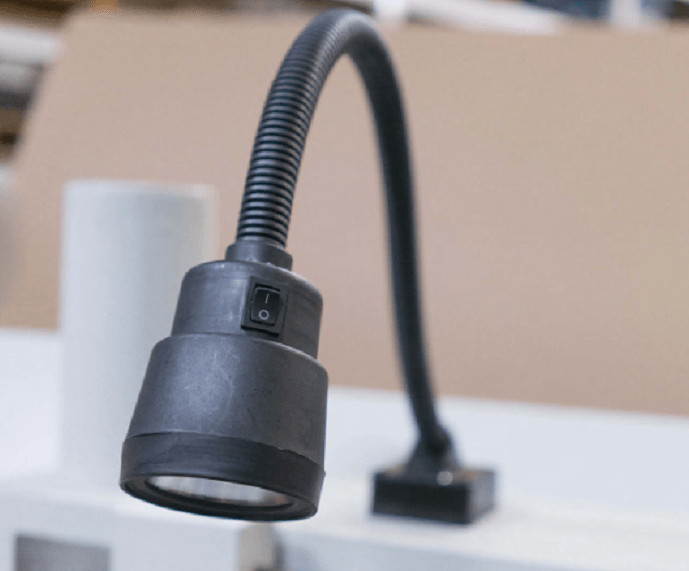

						Лампа освещения

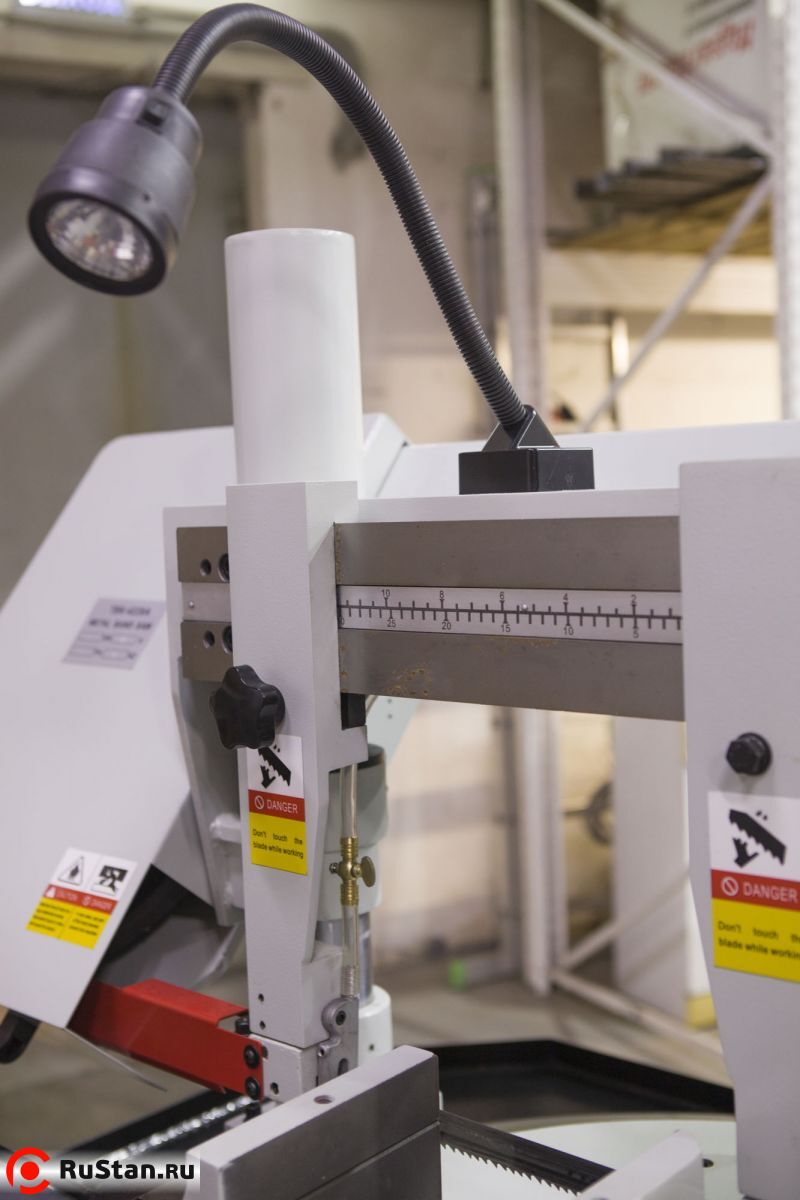

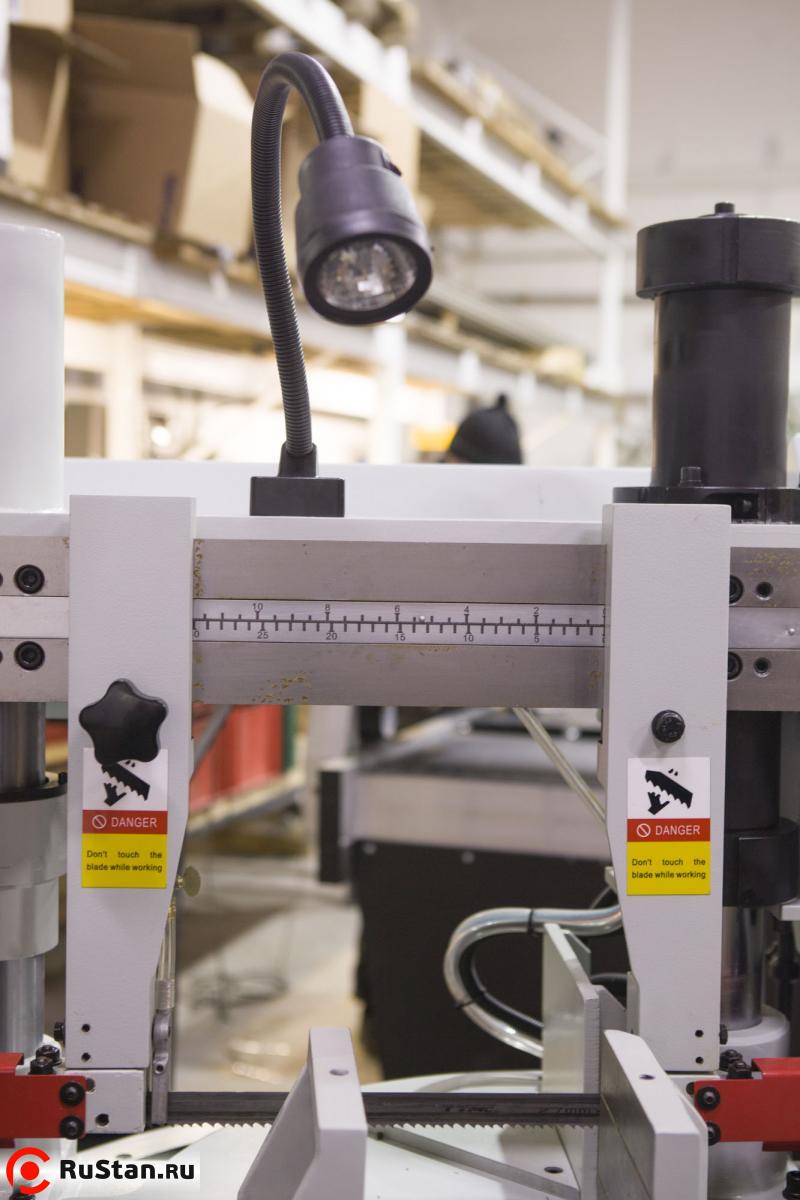

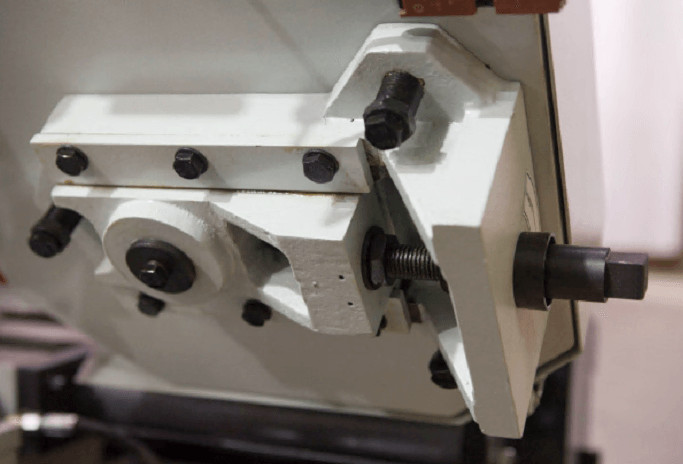

						Две направляющие перемещающиеся по салазкам, для регулировки жесткости полотна относительно размера заготовки.

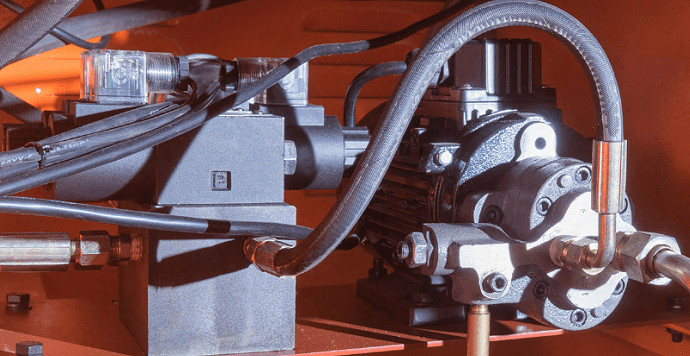

						Гидравлический бак, двигатель масляного насоса 0,55 кВт, гидравлический насос (помпа), гидравлические клапаны

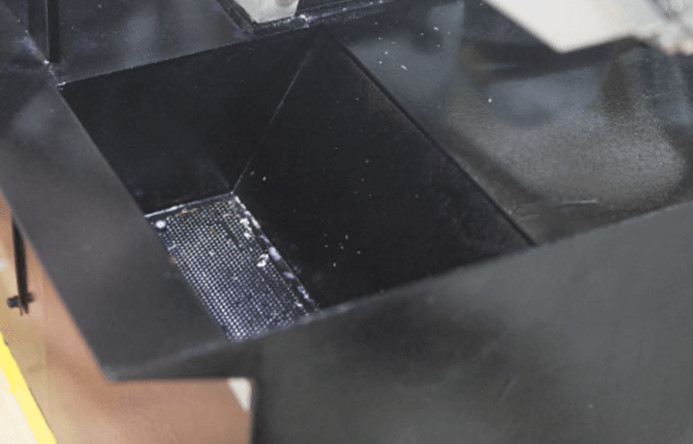

						В тумбе станка размещён бак для стружки и слива СОЖ

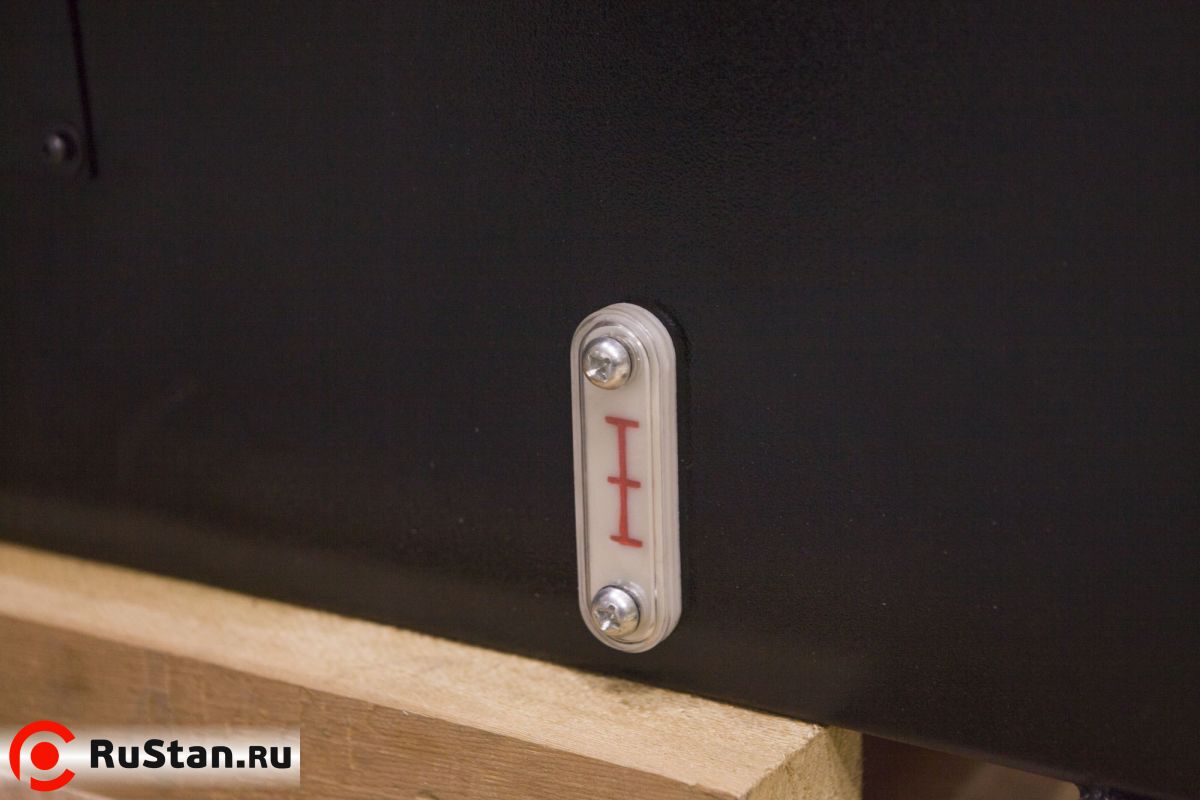

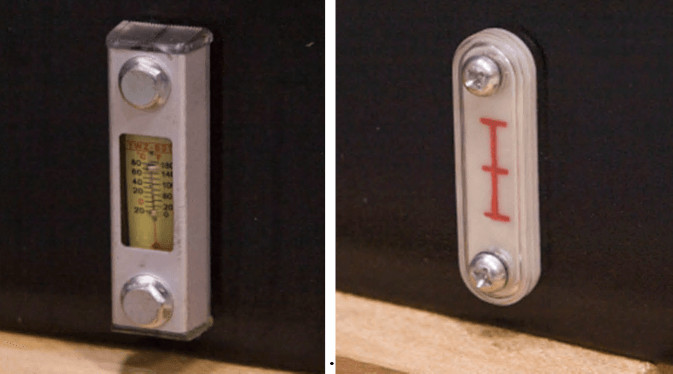

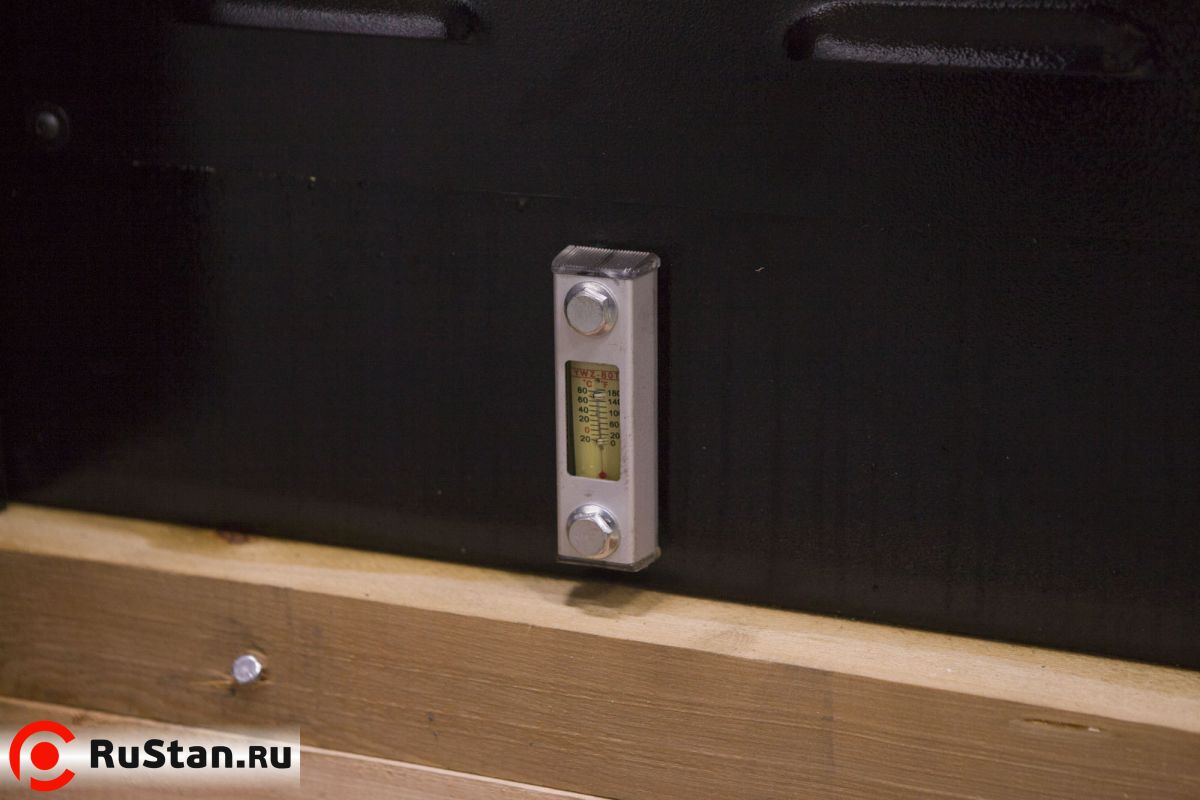

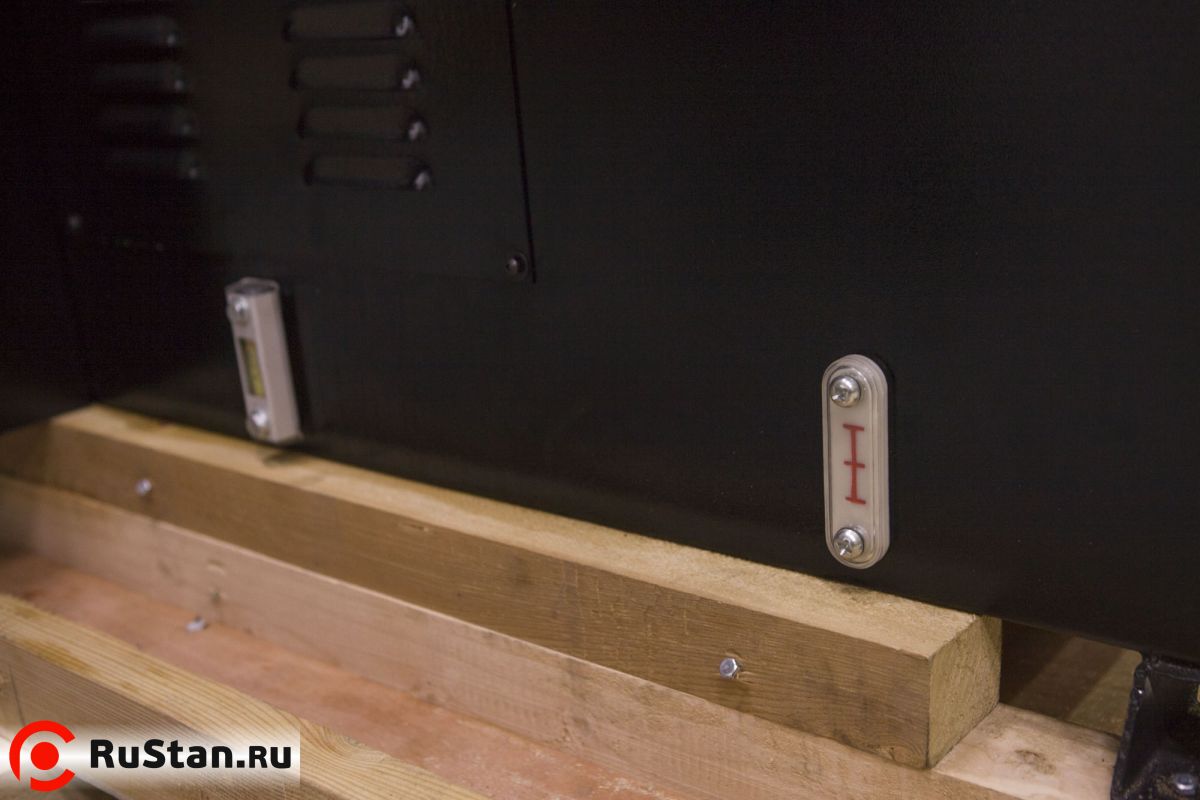

						Уровень и температура масла Уровень СОЖ

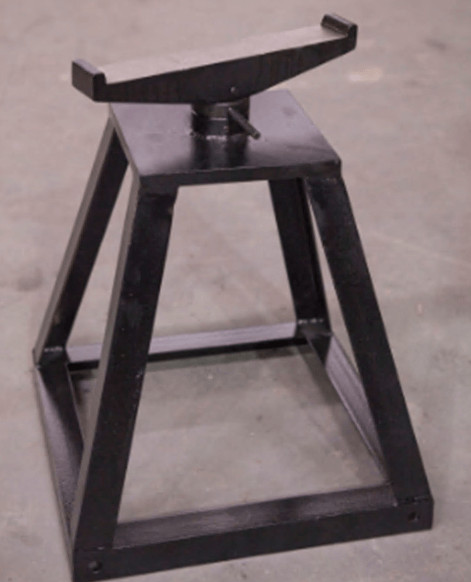

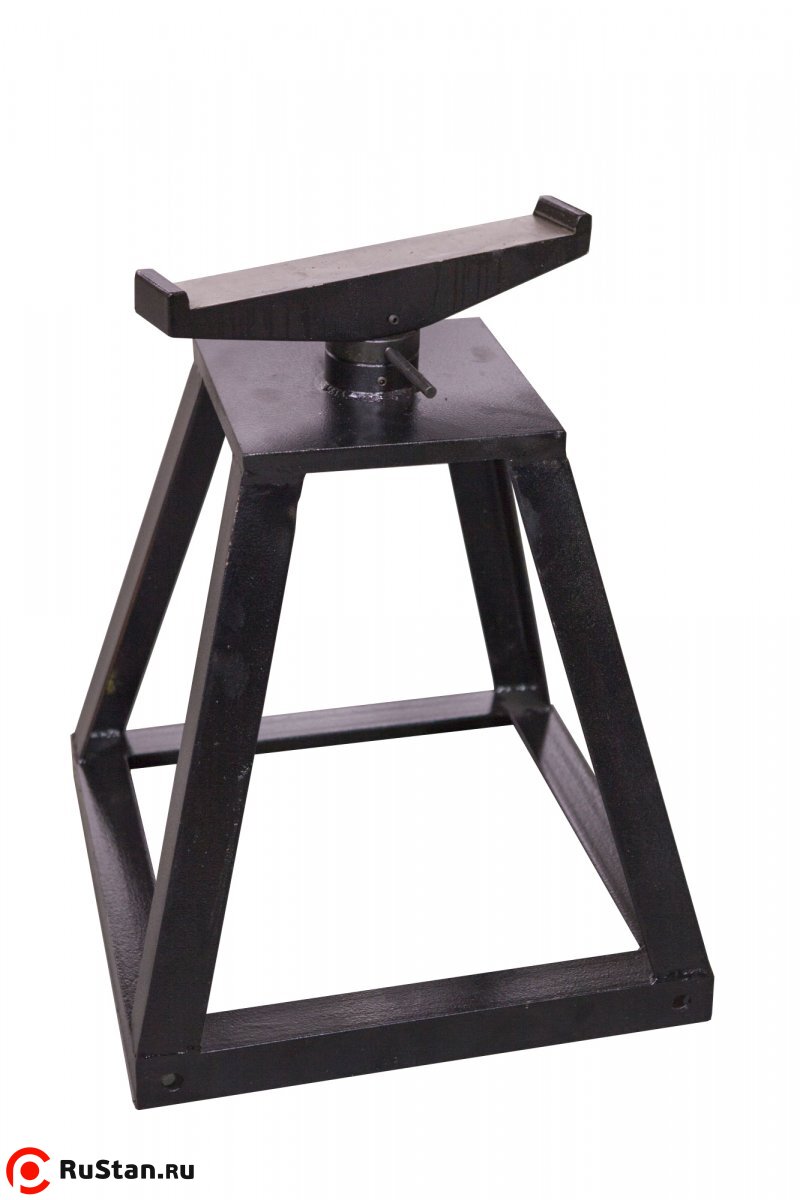

						Дополнительная стойка для длинных заготовок + 4 колеса для стойки (в стандартной комплектации)

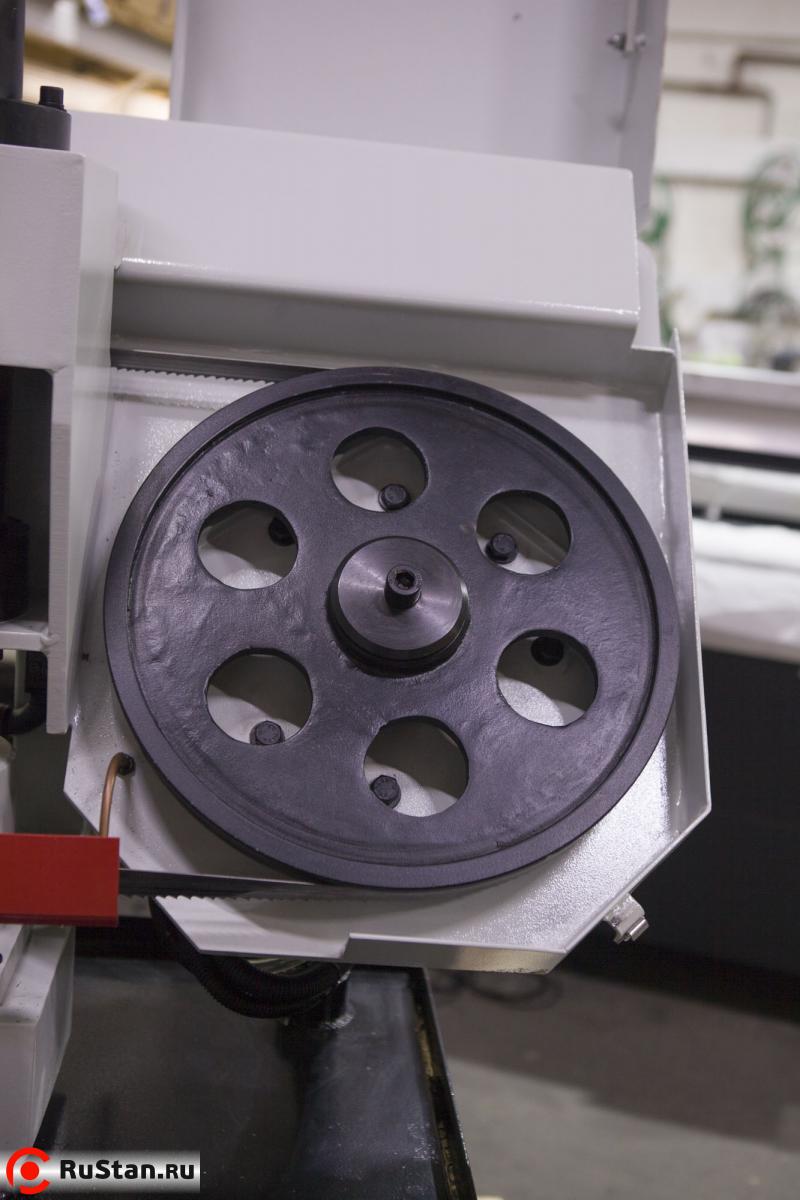

						Станок Stalex TBK-4228A с открытым кожухом

Комплектация

• Полуавтоматический ленточнопильный станок STALEX TBK-4228A
• Ленточнопильное полотно, установленное на станке
