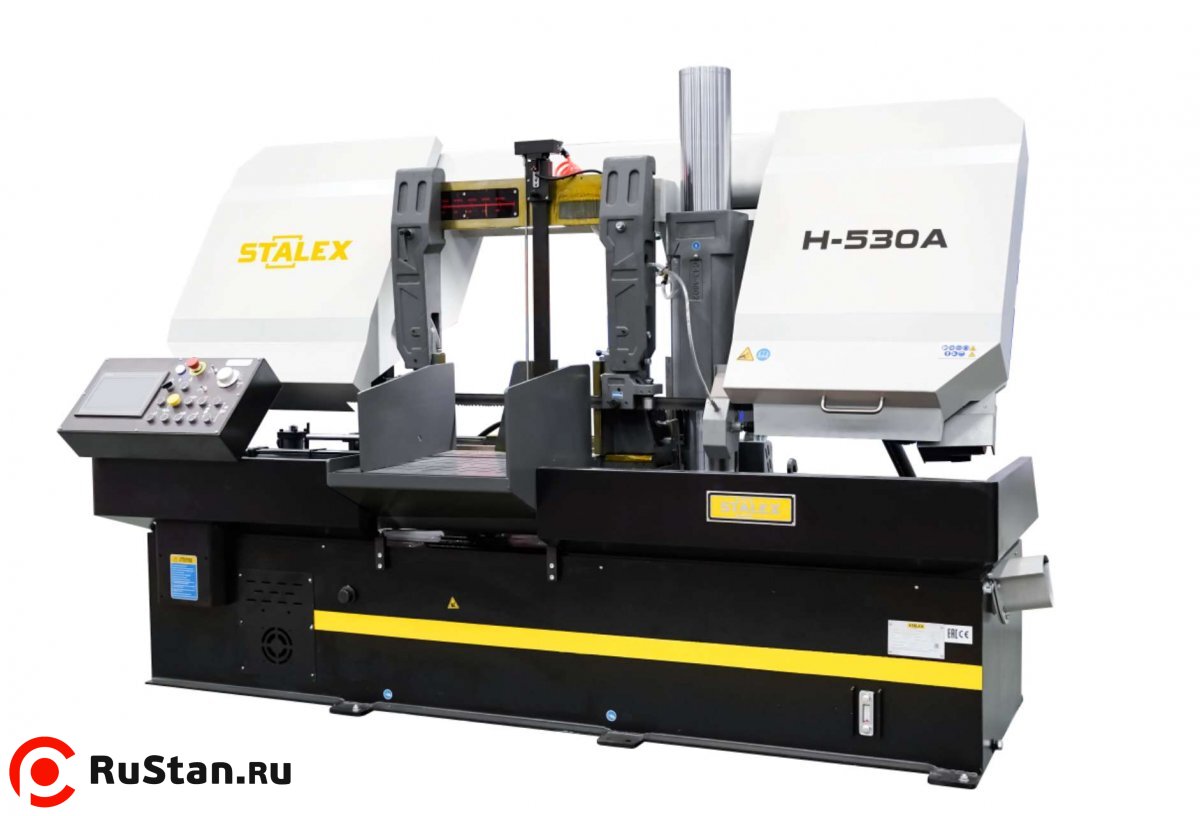

Автоматический ленточнопильный станок Stalex H-530А

Модель Stalex H-530А является автоматическим ленточнопильным станком, колонного типа.
Автоматические ленточнопильные станки, предназначены для пиления труб и сплошных заготовок, максимальным диаметром круга и квадратных заготовок под углом 90°.
Колонные ленточнопильные станки имеют 2 вертикальные стойки по которым перемещается горизонтальная пильная рама, образуя жёсткий контур с высокой стабильностью реза.
Пильная рама, представляет собой стальную сварную конструкцию.
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

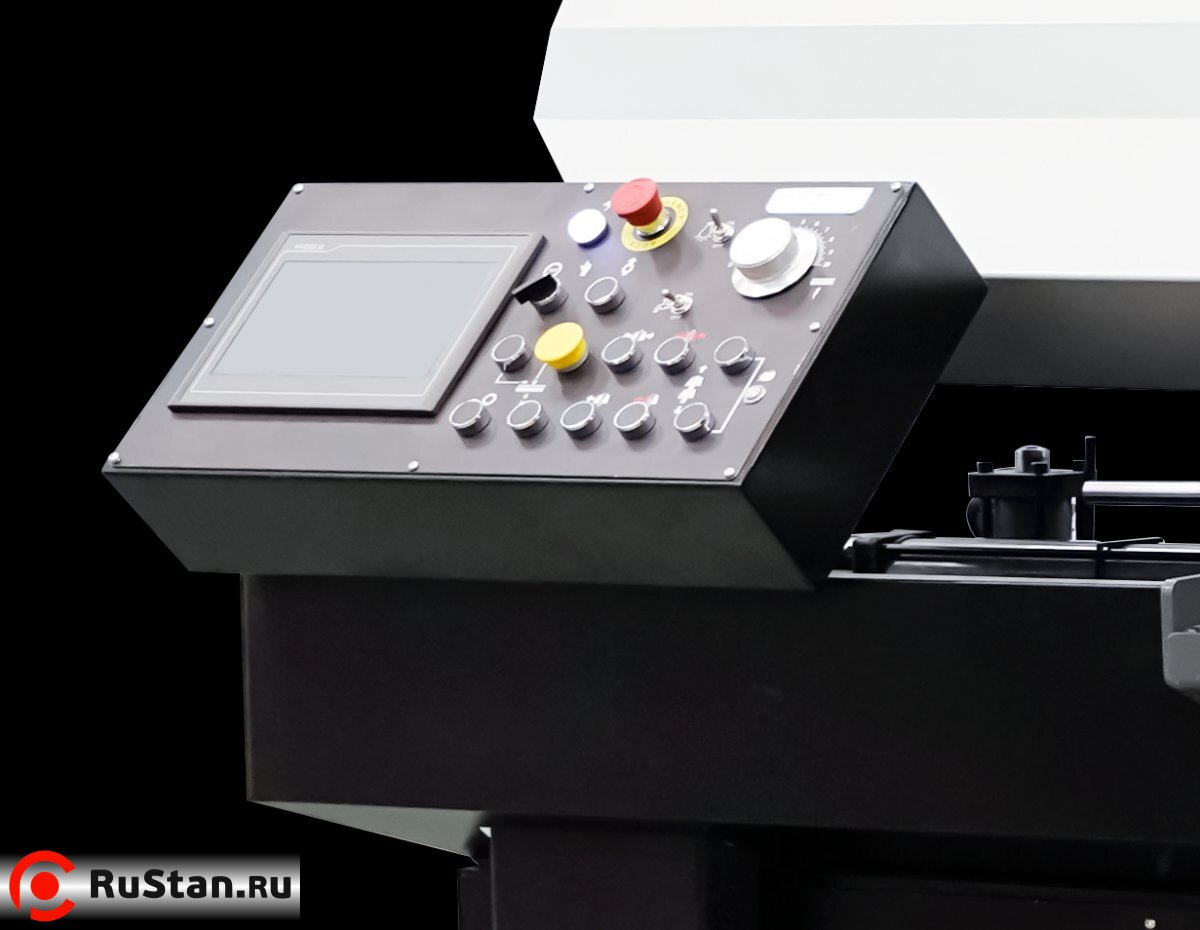

Станок оснащен гидравлическими тисками. На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.


Особенности

• Произведён по стандартам СЕ

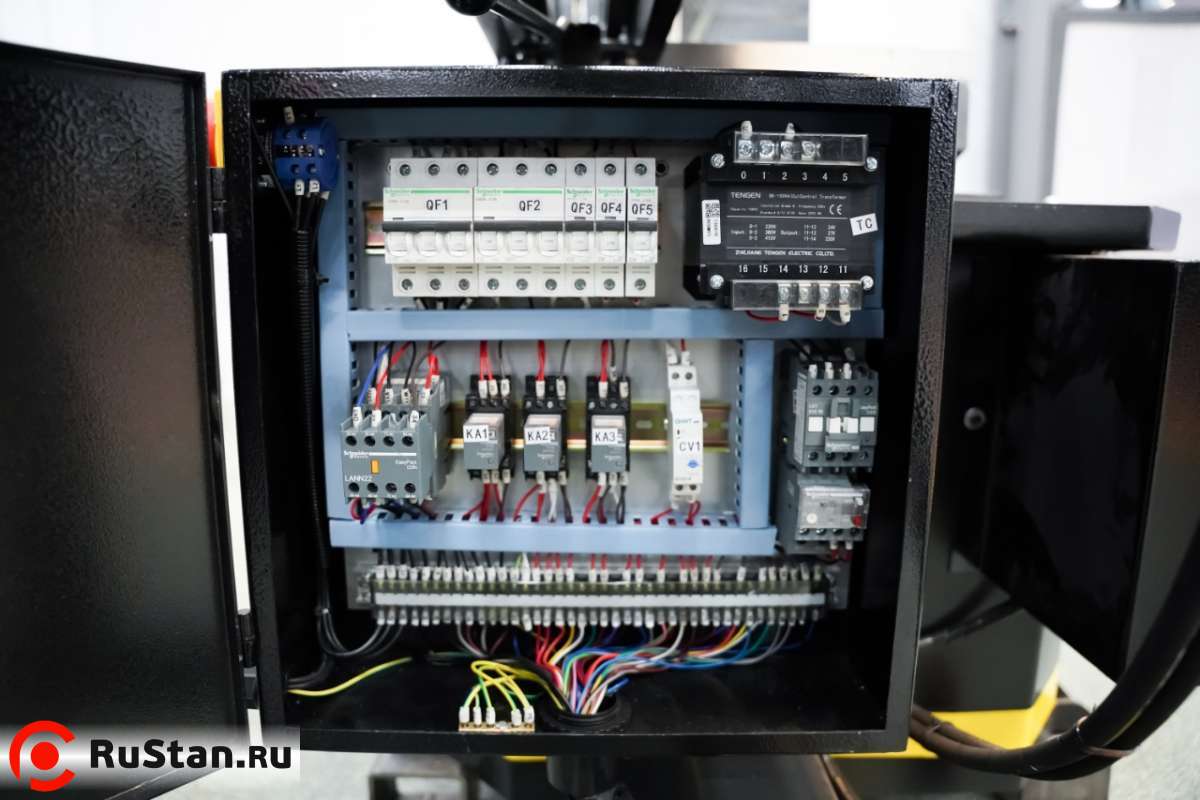

• Электрические компоненты - Siemens, Schneider, Meanwell и др.

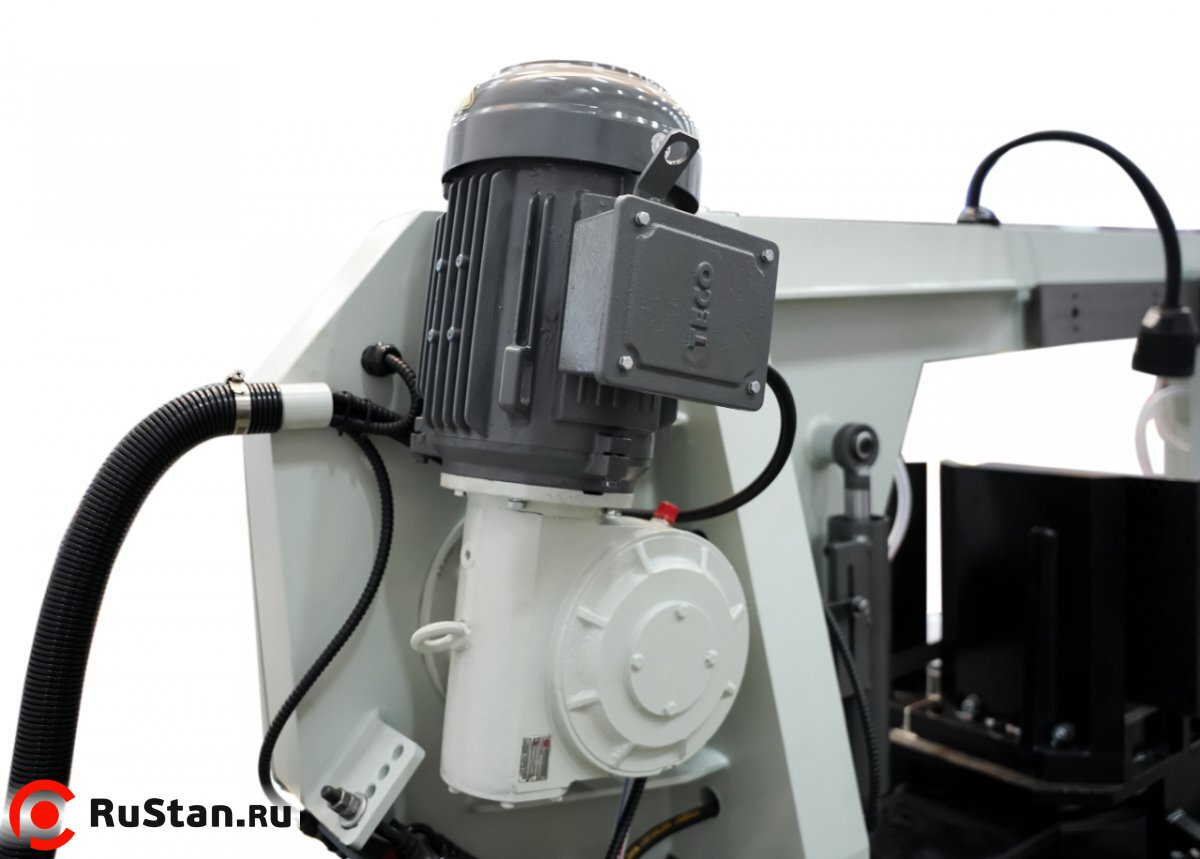

• Мощный двигатель для эффективной резки - 7,5 кВт
• Пульт станка PLC (панель HMI + кнопочное управление), для программирования и управления режимов резания

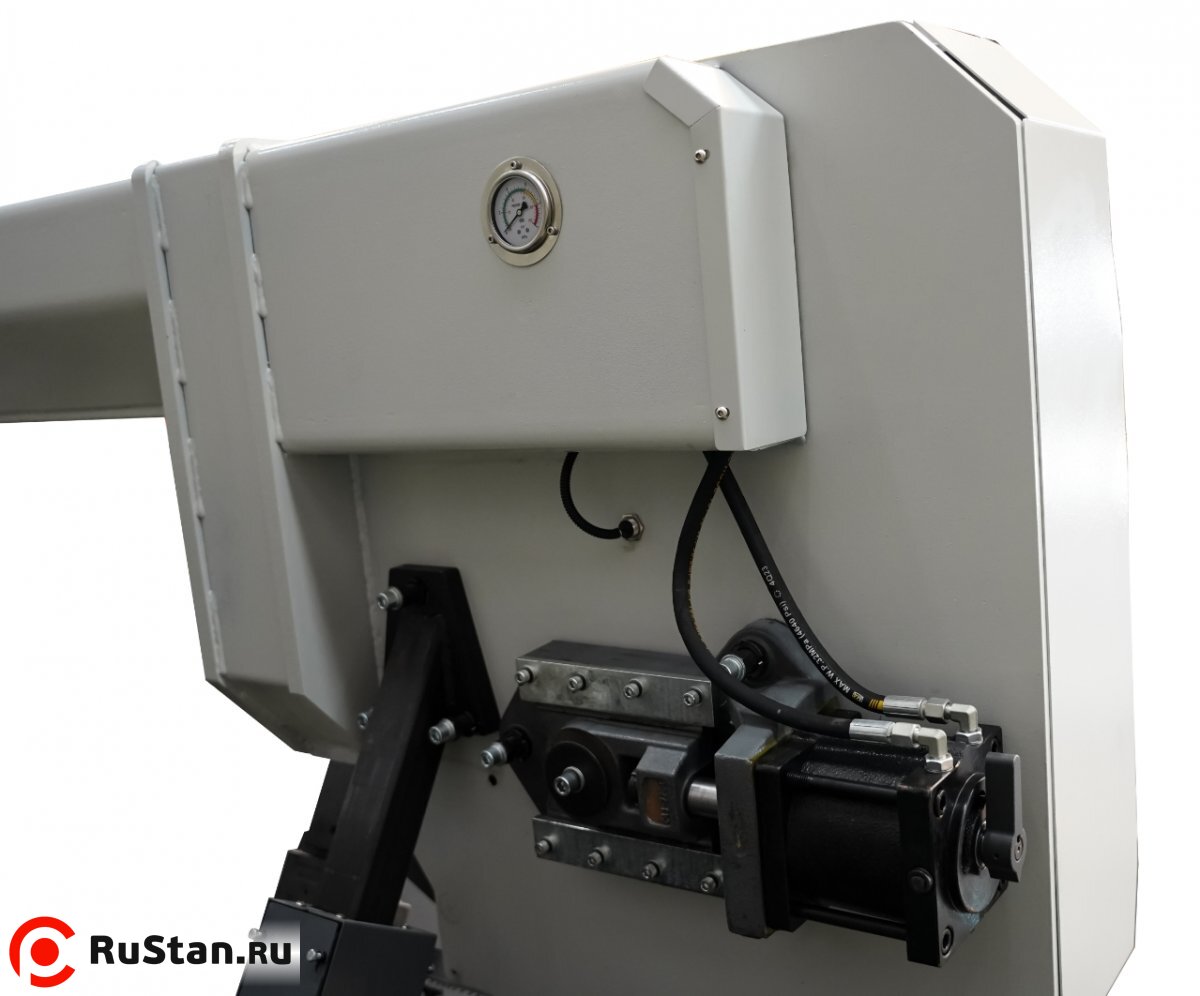

• Гидравлическое натяжение ленточнопильного полотна

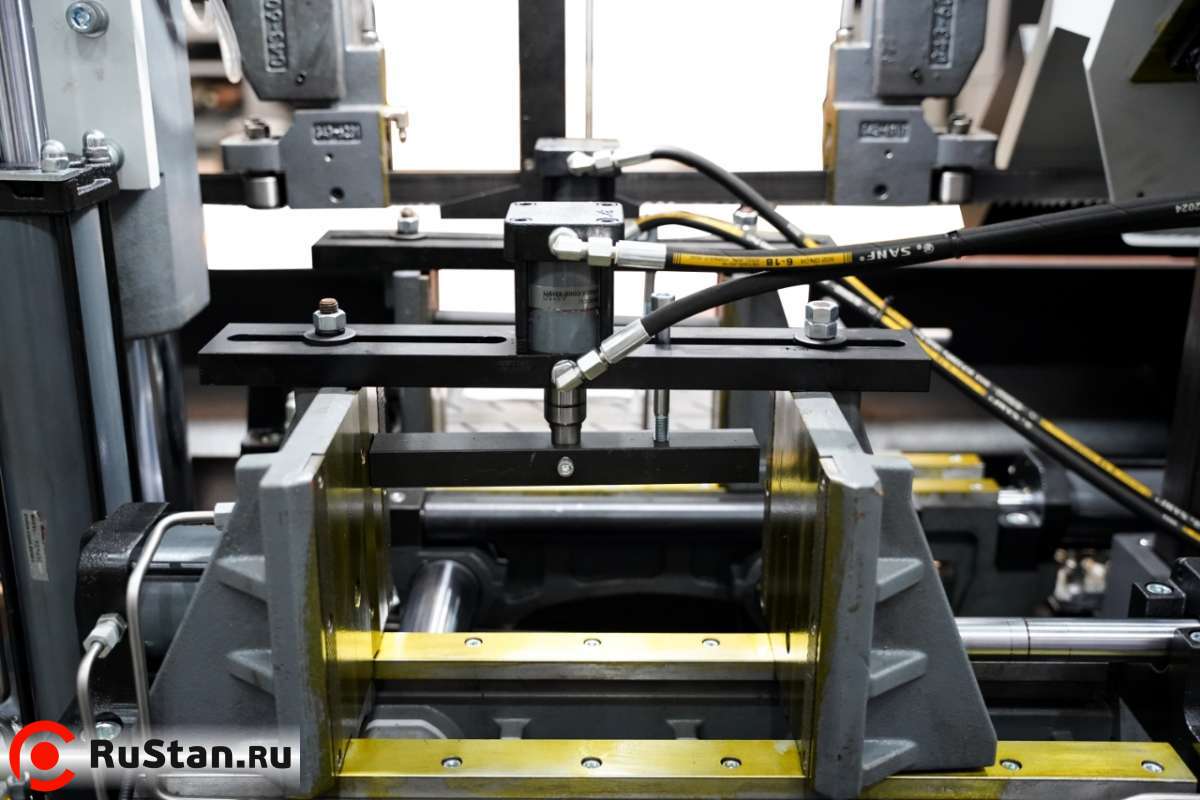

• Прижим пакетной резки (гидравлический)
• Моторизированная дисковая щётка для удаления стружки
• Автоматический конвейер для сбора стружки
• Функция подачи заготовок контролируется гидравлической системой

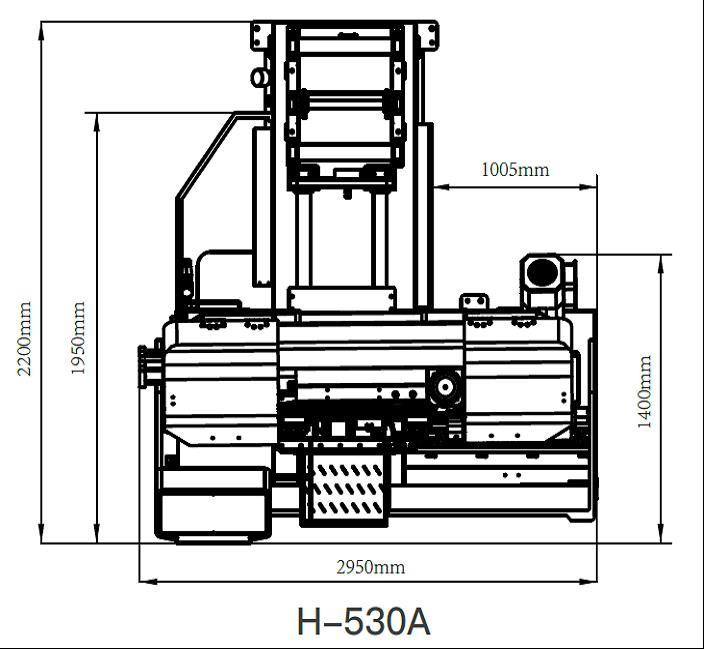

					Габариты
					Функция подачи контролируется гидравлической системой. Размер подачи измеряется магнитной шкалой и контролируется PLC.

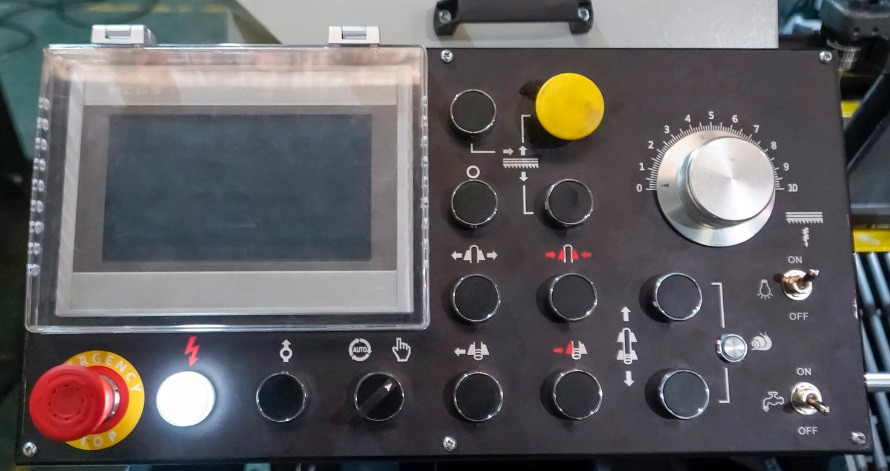

					Панель станка PLC (панель HMI + кнопочное управление) Управление и программирование режимов резания

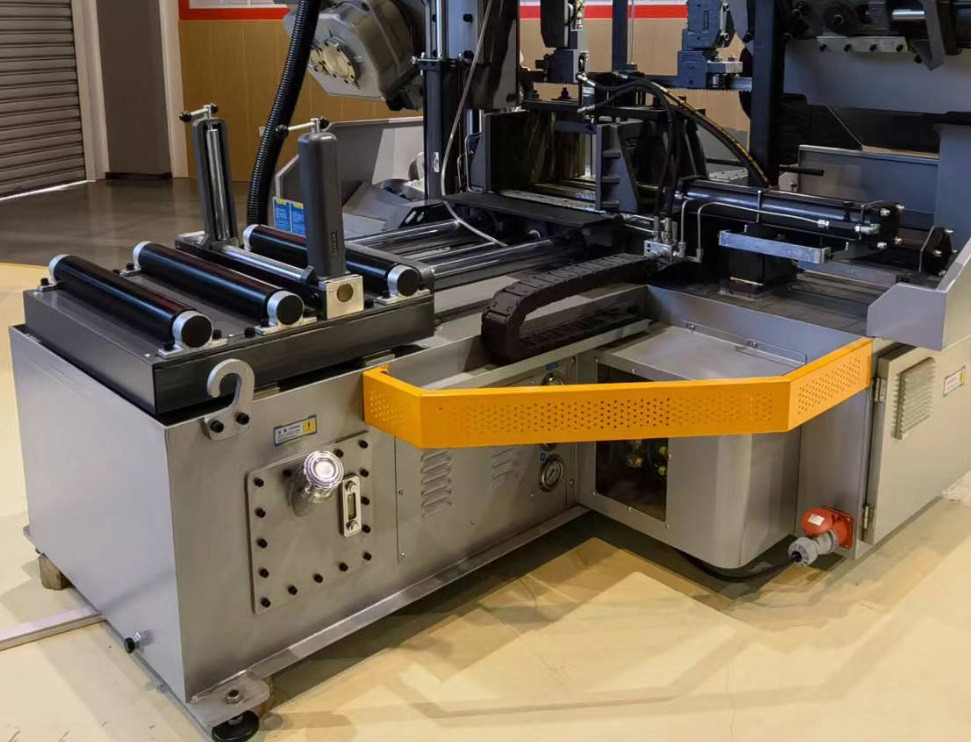

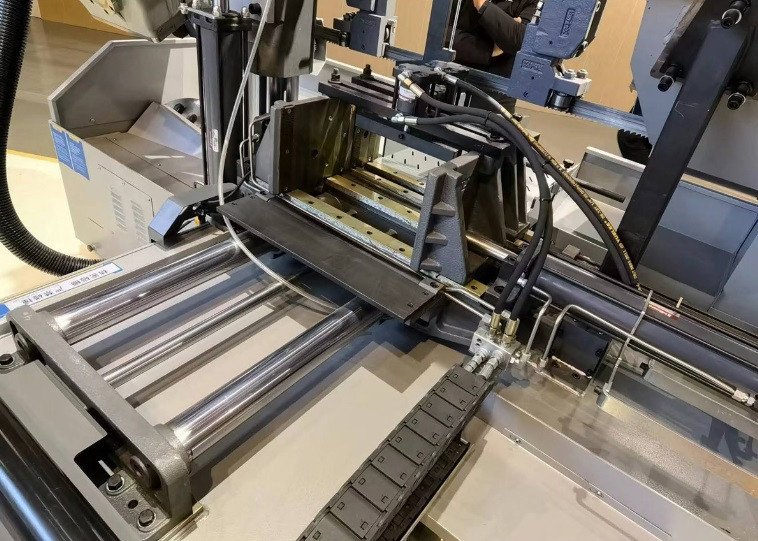

					Подающий стол /тиски подачи

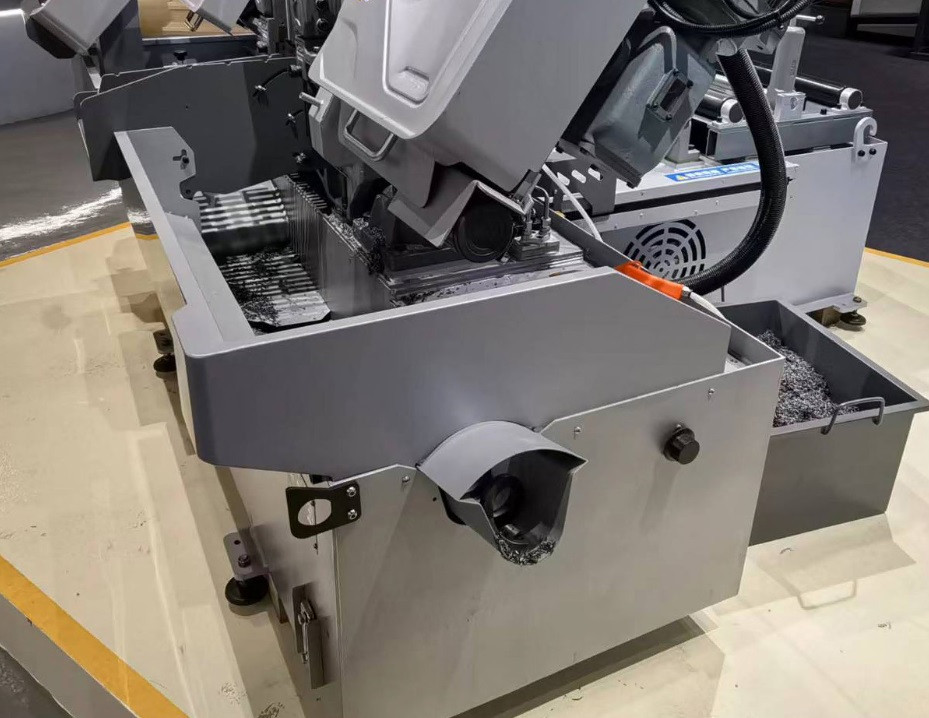

					Автоматический конвейер для сбора стружки
					Упаковка - стрейч-пленка + паллет. Размер упаковки совпадает с размером станка

Технические характеристики Автоматический ленточнопильный колонный H-530А
Характеристика	Значение
Наименование	H-530A
Стандарт CE	+
Пульт станка PLC (панель HMI + кнопочное управление), для программирования и управления режимов резания	+
Мощность главного двигателя	7,5 кВт (380В, 50 Гц, 3-х фазный)
Двигатель с регулируемой частотой вращения	+
Зубчатый привод	+
Мощность гидравлической станции	1,5 кВт
Мощность системы СОЖ	0,135 кВт
Вращение пилы	90 градусов
Блоки позиционирования полотна (перпендикулярности)	имеют направляющие подшипники и твердосплавные пластины
Автоматический подвод заготовок	+ функция подачи контролируется гидравлической системой
Тиски	гидравлические
Скорость резания	20-80 м/мин (инвентор)
Моторизированная дисковая щётка для удаления стружки	+
Двойной гидравлический клапан управления подачей вниз	+
Гидравлическое натяжение ленточнопильного полотна	+
Автоматический конвейер для сбора стружки	+
Прижим пакетной резки (гидравлический)	+
Пакетная резка	270 х 2000 мм
Длина конечной детали	160 мм
*Объем гидравлического бака	70 л
Объем бака для охлаждающей жидкости	140 л
Рабочая высота стола (от пола до основания тисков)	775 мм
Габариты ленточного полотна	41х1,3х6200 мм
Размер станка (ДхШхВ)	2250х3100х1950 мм
Вес машины	≈ 3300 кг
Размер упаковки и кол-во мест	1 место
Масса нетто/брутто станка	3050/3100 кг
