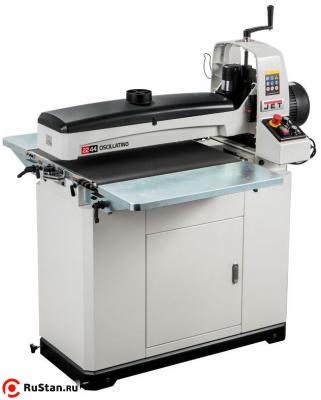

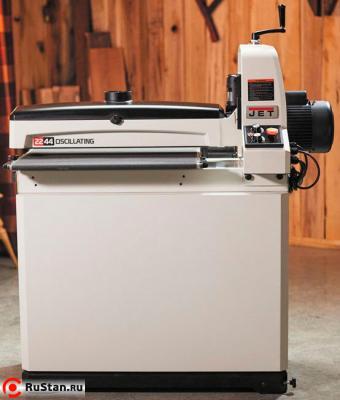

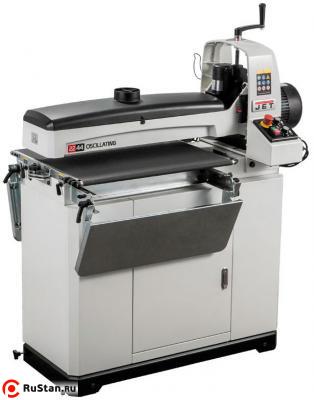

Барабанный шлифовальный станок JET JWDS-2244OSC-M c осцилляцией

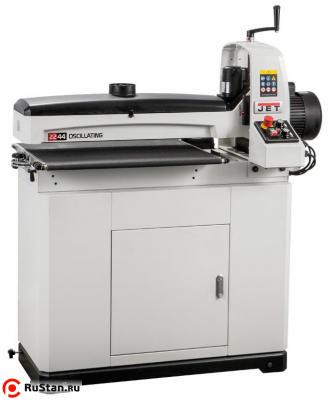

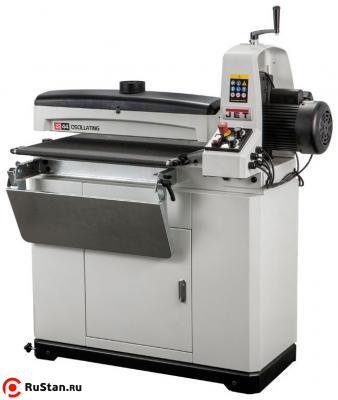

Барабанный шлифовальный станок JWDS-2244OSC-M с осцилляцией. Модель выполнена в новом дизайнерском стиле и оборудована «умной» системой управления скоростью подачи заготовки SandSmart.

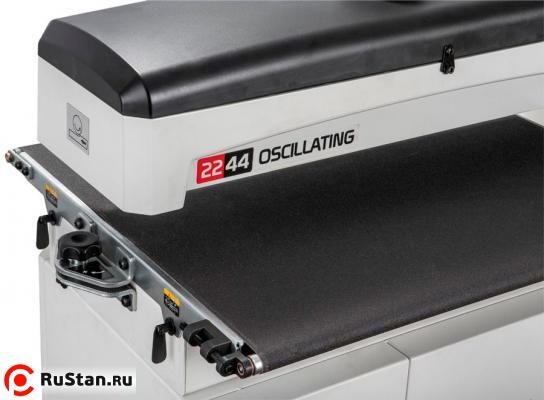

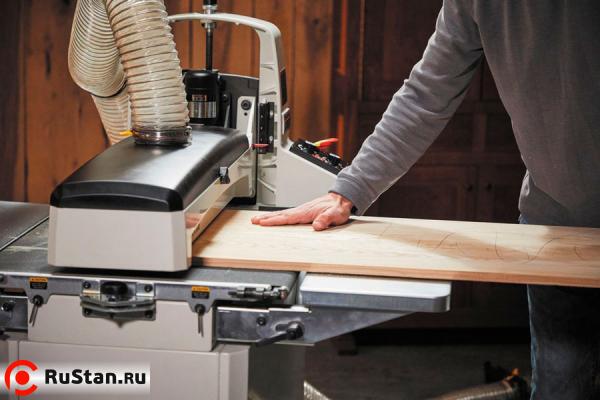

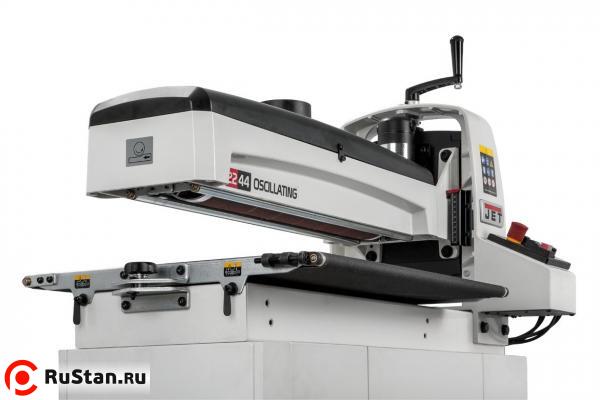

Основу конструкции составляет чугунный корпус, на котором смонтирован конвейер автоподачи и консоль со шлифовальным барабаном. За счет такого размещения ширина заготовки не ограничена габаритами шлифовального узла. Высота барабана меняется при помощи регулировочной рукоятки, что позволяет настраивать величину просвета до транспортера в пределах от 0,8 до 100 мм. Операция по настройке параллельности основания и оси барабана производится без использования вспомогательных инструментов.

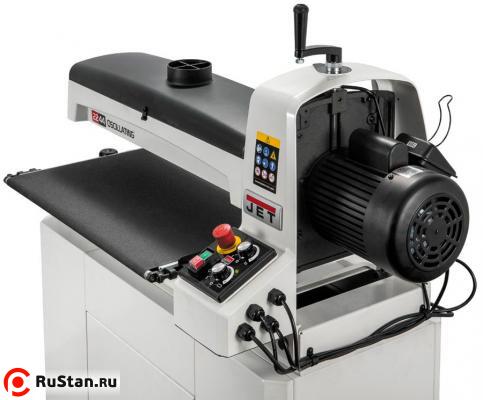

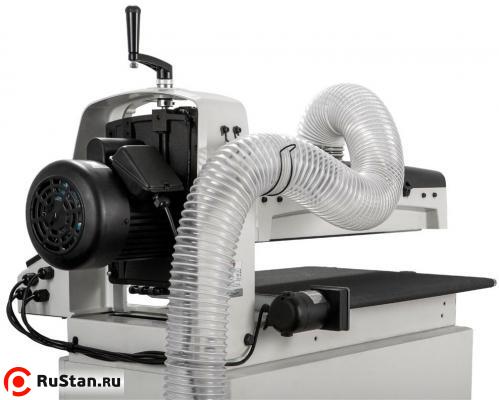

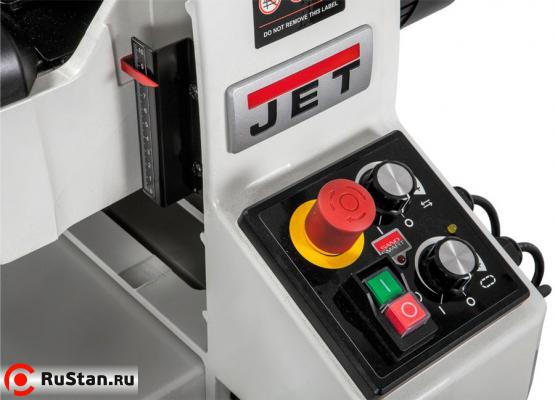

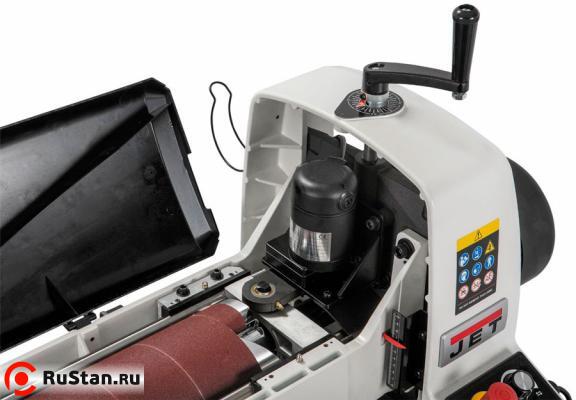

Кроме основного асинхронного двигателя с выходной мощностью 1,3 кВт, в консоли установлен вспомогательный коллекторный. Он приводит в действие механизм осцилляции, обеспечивающий поперечные (вдоль оси вращения) колебания барабана с амплитудой ¾ дюйма (примерно 19 мм) и частотой от нуля до 120 ходов в минуту. Регулировка производится с панели управления вращающейся рукояткой. В результате абразив движется вдоль заготовки не линейно, а волнообразно. Более сложная траектория позволяет увеличить производительность шлифования и продлить ресурс абразива, но главное улучшить качество обработки заготовок, в частности исключить появление продольных рисок из-за дефектов «шкурки», неравномерного износа или налипания смолы.

Еще одна особенность станка – система SandSmart, управляющая скоростью подачи. Она отслеживает величину нагрузки на основной двигатель и, если та поднимется до критической, снижает скорость конвейера. Как только сложный для шлифования участок будет пройден и нагрузка снизится, контроллер увеличит скорость подачи до изначально заданной оператором.

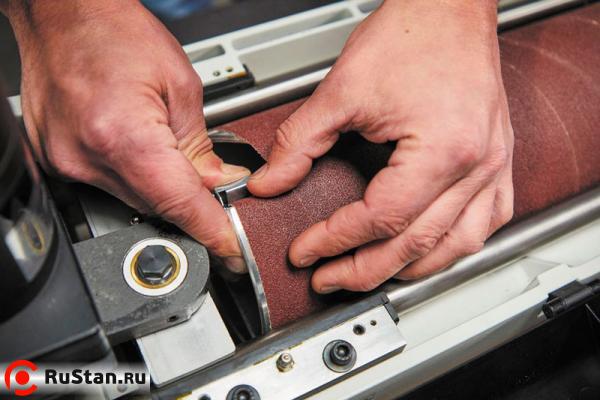

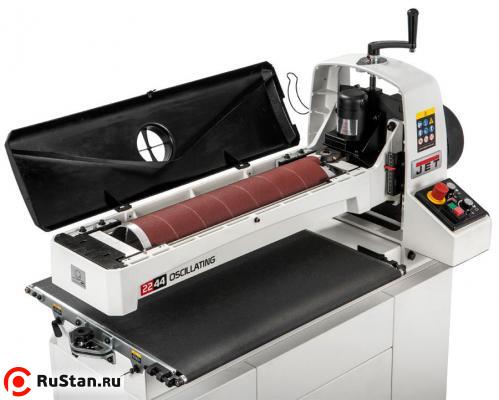

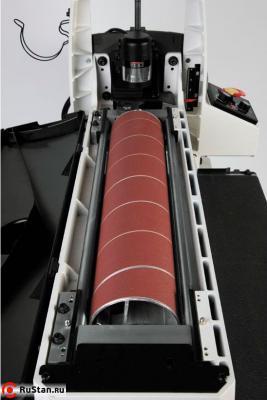

Как и все барабанные шлифователи Jet, этот оборудован системой, облегчающей замену абразивного материала. Во-первых, сам барабан выполнен легкосъемным. Во-вторых, оптимальное натяжение намотанной на него ленты задается автоматически при помощи специального пружинного механизма; он же компенсирует растяжение материала при износе.

Особенности

• Колебательное движение барабана.
• Консольное расположение барабана.
• Плавная регулировка скорости подачи.
• Система контроля подачи SandSmart.
• Плавная регулировка частоты колебательных движений.
• Регулировка высоты положения барабана вращающейся рукояткой.
• Простая (без инструментов) регулировка параллельности транспортера.
• Алюминиевый шлифовальный барабан.
• Система быстрого фиксирования и натяжения шлифовальной ленты.

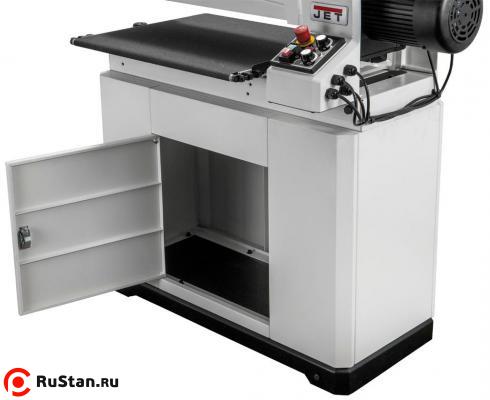

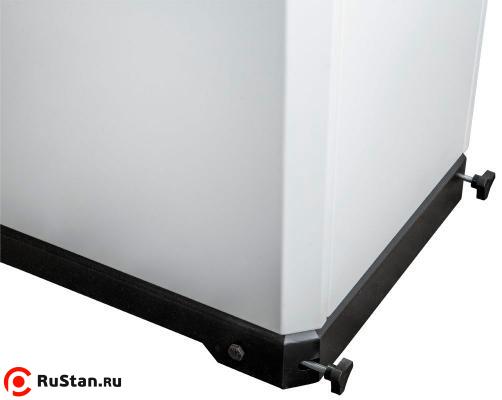

• Закрытая подставка.

Комплектация

• Шлифовальная лента с зерном 80 G
• Транспортерная лента с зерном 100 G
