490 000 руб.
с НДС - на 06.08.2020 г.
| Модель: |  |
GHB-1330A |
| Артикул: | |
321350T |
| Производитель: |  |
JET (Швейцария) |
| Сертификат: |  |
Официальный дилер |
| Изготовитель: |  |
Китай |
- Описание
- Дополнительная оснастка
-
Документы -
Видео
- Комментарии
- Отзывы
- Доставка

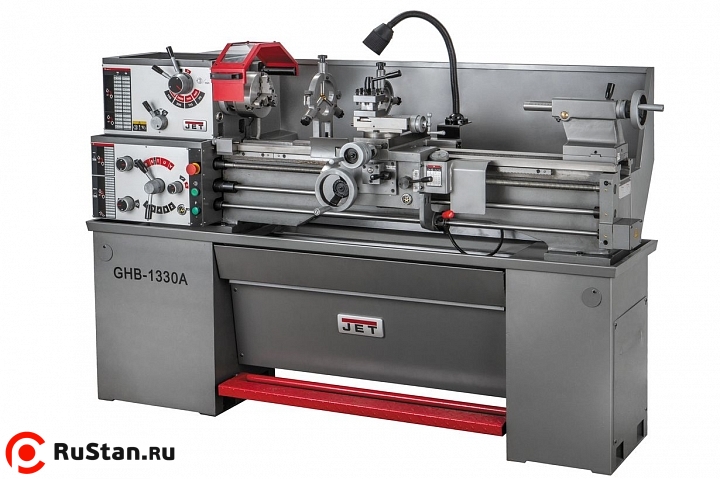

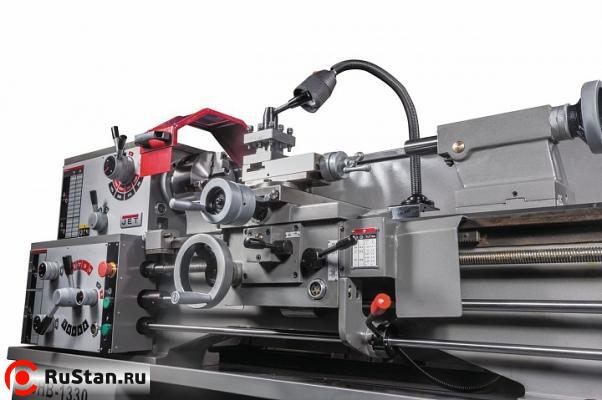

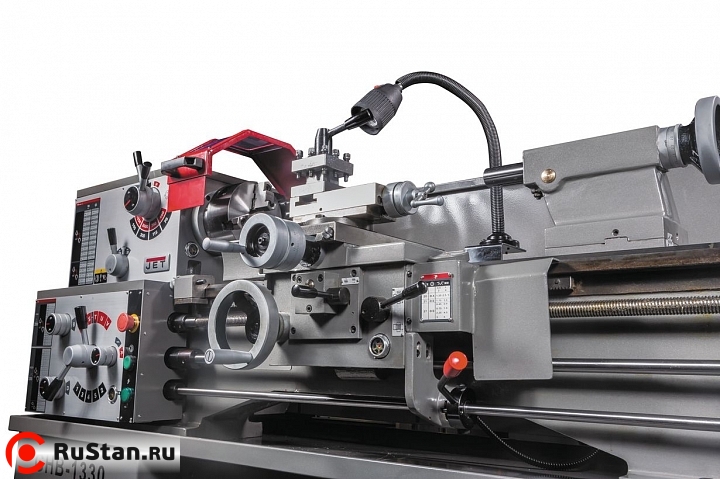

Токарный станок GHB-1330A предназначен для выполнения всевозможных (черновых и финишных) видов токарной обработки деталей тел вращения, включая производительное нарезание метрической, дюймовой, модульной и питчевой резьб.
Преимущества токарного станка GHB-1330A
- Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606);
- Закаленные в индукционной печи и отшлифованные направляющие станины;

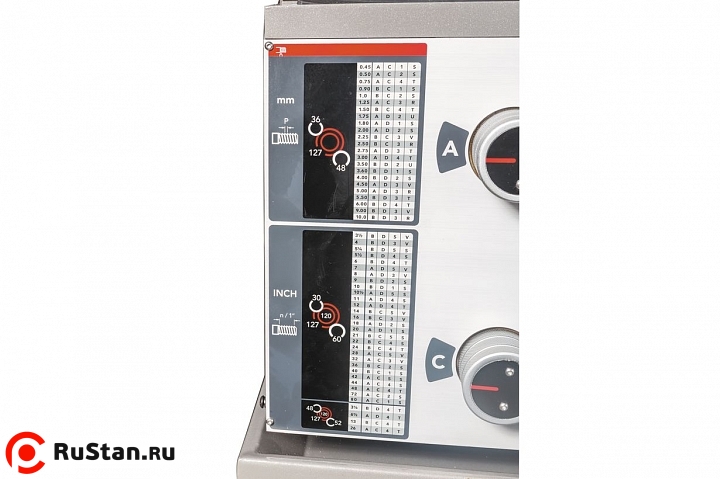

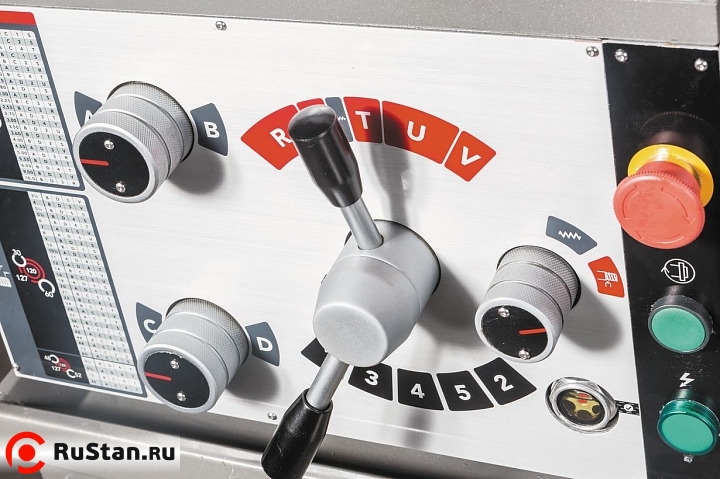

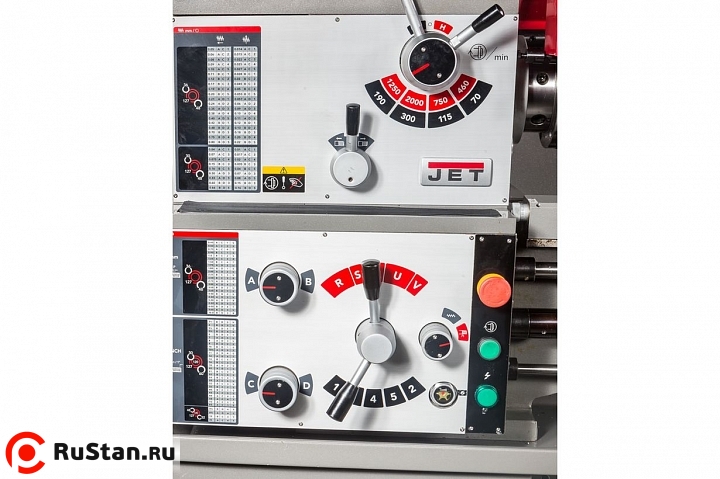

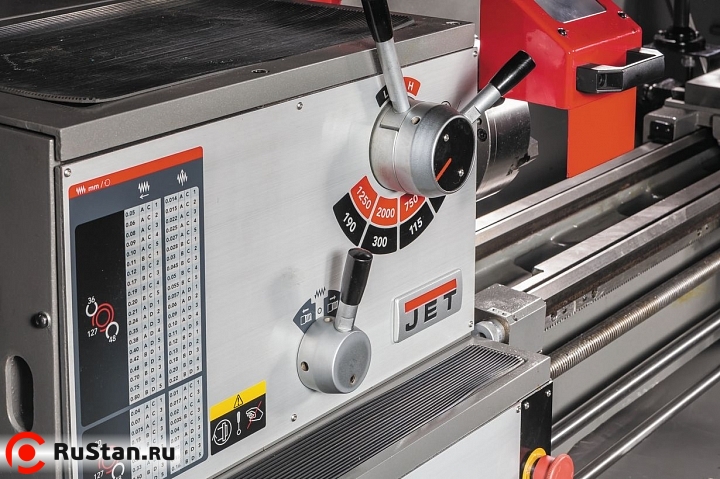

- Коробка передач позволяет нарезать резьбу без замены шестерен;
- Механизм привода шпинделя постоянно работает в масляной ванне;
- Закаленные и отшлифованные шестерни передней бабки;

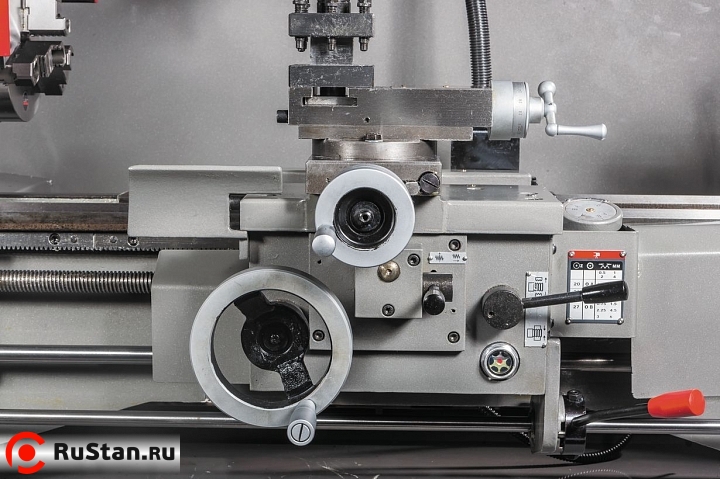

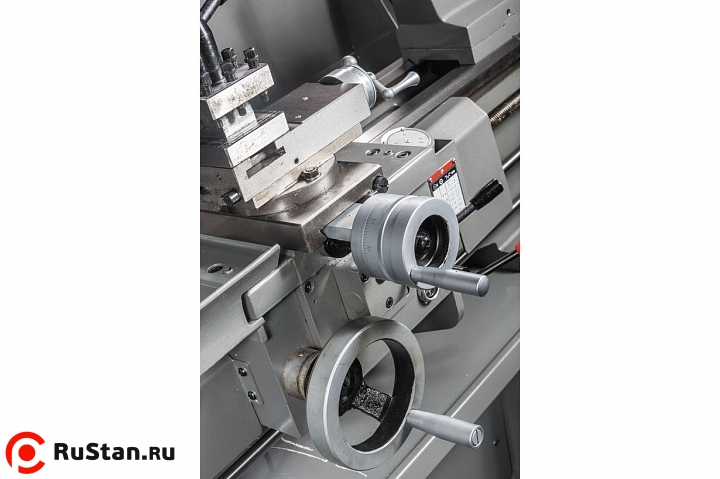

- Автоматическая подача продольного и поперечного суппорта;
- Регулировка зазоров направляющих при помощи клиновых планок;

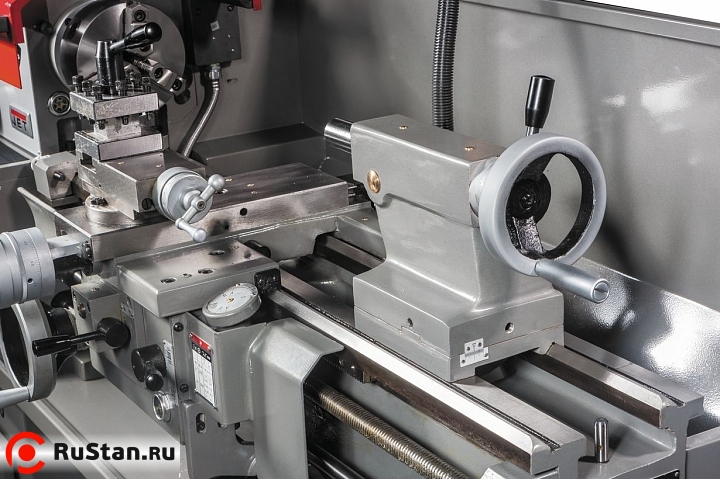

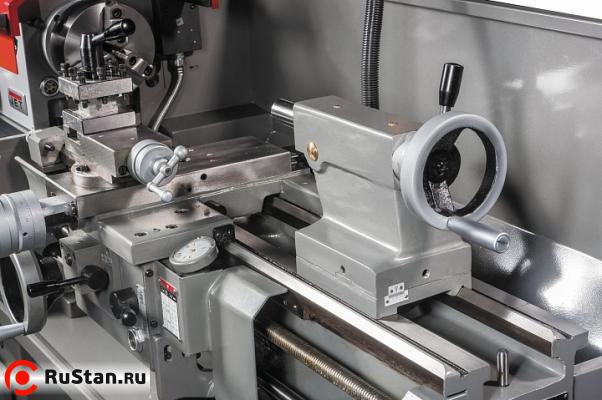

- Регулируемая в поперечном направлении задняя бабка для обточки конусов;
- Возможность левого и правого вращения шпинделя;
- Регулируемая муфта подачи;
- Толчковый режим работы шпинделя;
- УЦИ* (Устройство цифровой индикации) по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак(*для станков с УЦИ)
Технические характеристики GHB-1330A |
|
|---|---|
| Характеристика | Значение |
| Диаметр обточки над станиной | 330 мм |
| Диаметр обточки над поперечным суппортом | 197 мм |
| Расстояние между центрами | 760 мм |
| Частота вращения шпинделя, 8 | 70 - 2000 об/мин |
| Конус шпинделя | МК-5 |
| Присоединение шпинделя, Camlock | D1-4 (DIN 55029) |
| Проходное отверстие шпинделя | 38 мм |
| Макс. размер резца | 16 х 16 мм |
| Ход поперечного суппорта | 160 мм |
| Ход верхнего суппорта | 70 мм |
| Пиноль задней бабки | МK-3 |
| Ход пиноли задней бабки | 95 мм |

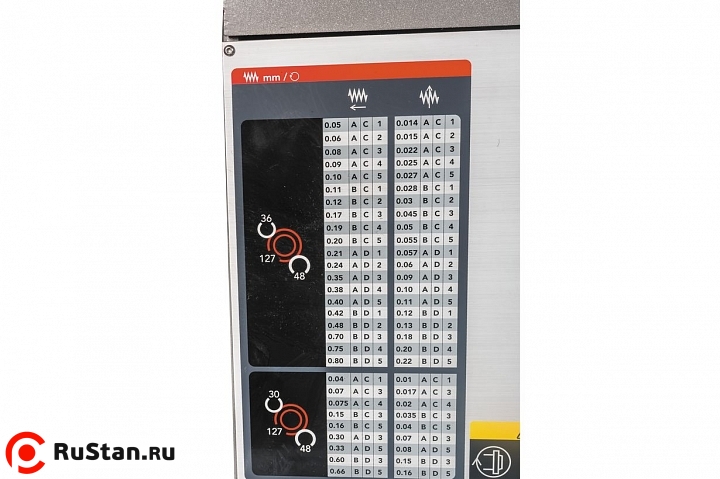

| Продольная подача, 60 | 0,04 - 0,8 мм/об |
| Поперечная подача, 60 | 0,016 - 0,188 мм/об |
| Метрическая резьба, 23 | 0,45 - 10 мм |
| Дюймовая резьба, 38 | 3,5 - 80 TPI |
| Расстояние между направляющими | 187 мм |
| Выходная мощность | 1,5 кВт / S 1 100% |
| Потребляемая мощность | 2,8 кВт / S 6 40% |
| Габаритные размеры (ДхШхВ) | 1650 х 762 х 1200 мм |
| Масса | 600 кг |
Комплектация станка GHB-1330A

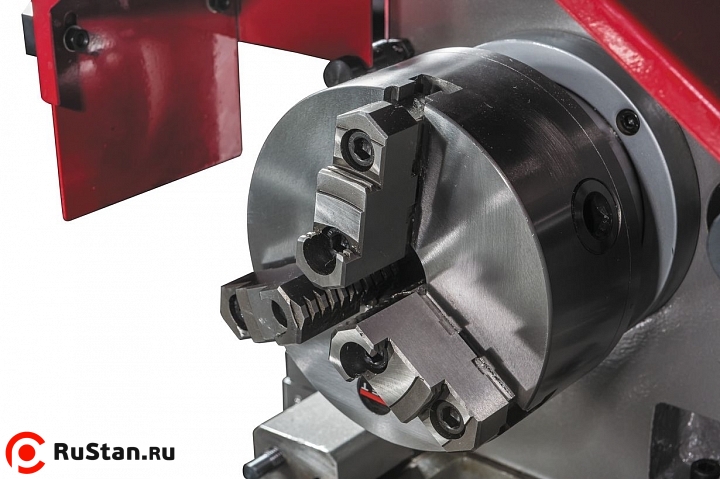

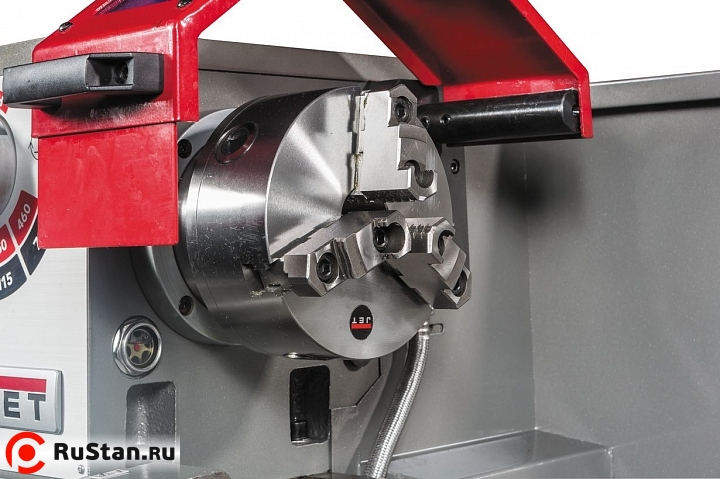

- 3-х кулачковый патрон диаметром 160 мм с прямыми/обратными кулачками;
- Планшайба Ø300 мм;

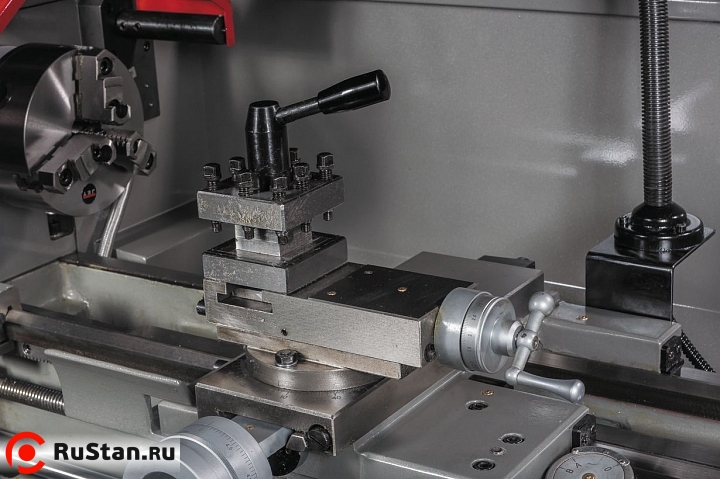

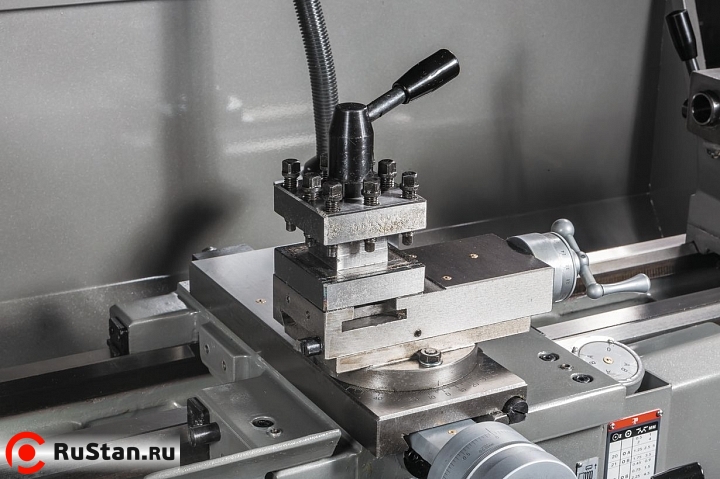

- 4-х-позиционный резцедержатель с фиксатором;
- Поддон для сбора стружки;

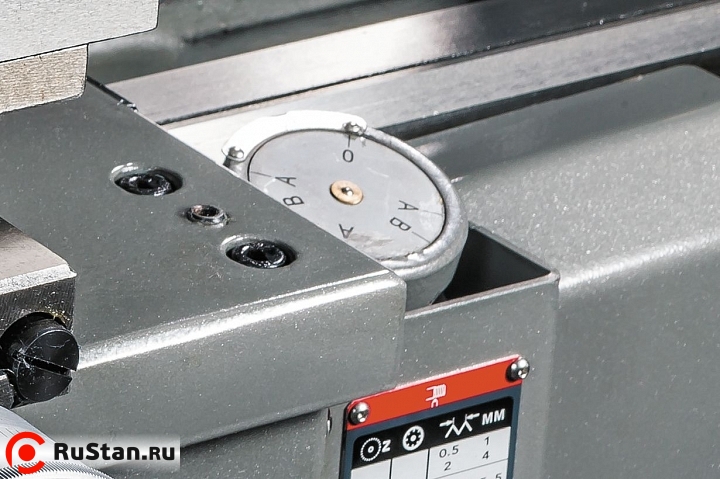

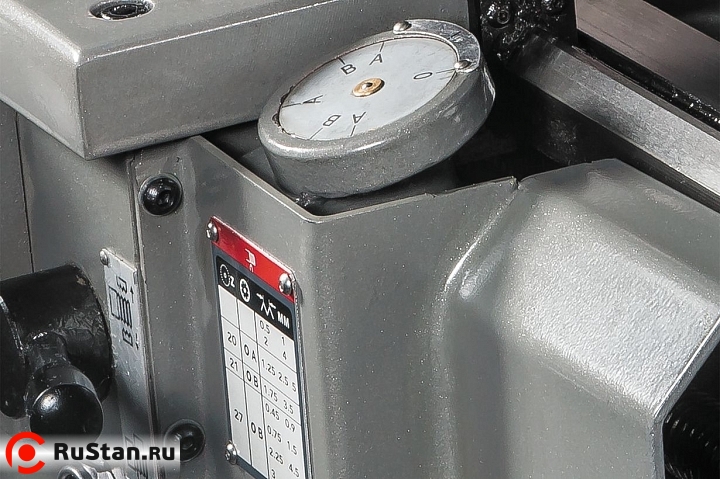

- Указатель резьбы;
- Подставка с регулируемыми опорами;
- Защитный экран патрона с концевым выключателем;
- 2 невращающихся центра МК-3;
- Переходник МК-5/МК-3;
- Набор сменных шестерён.
