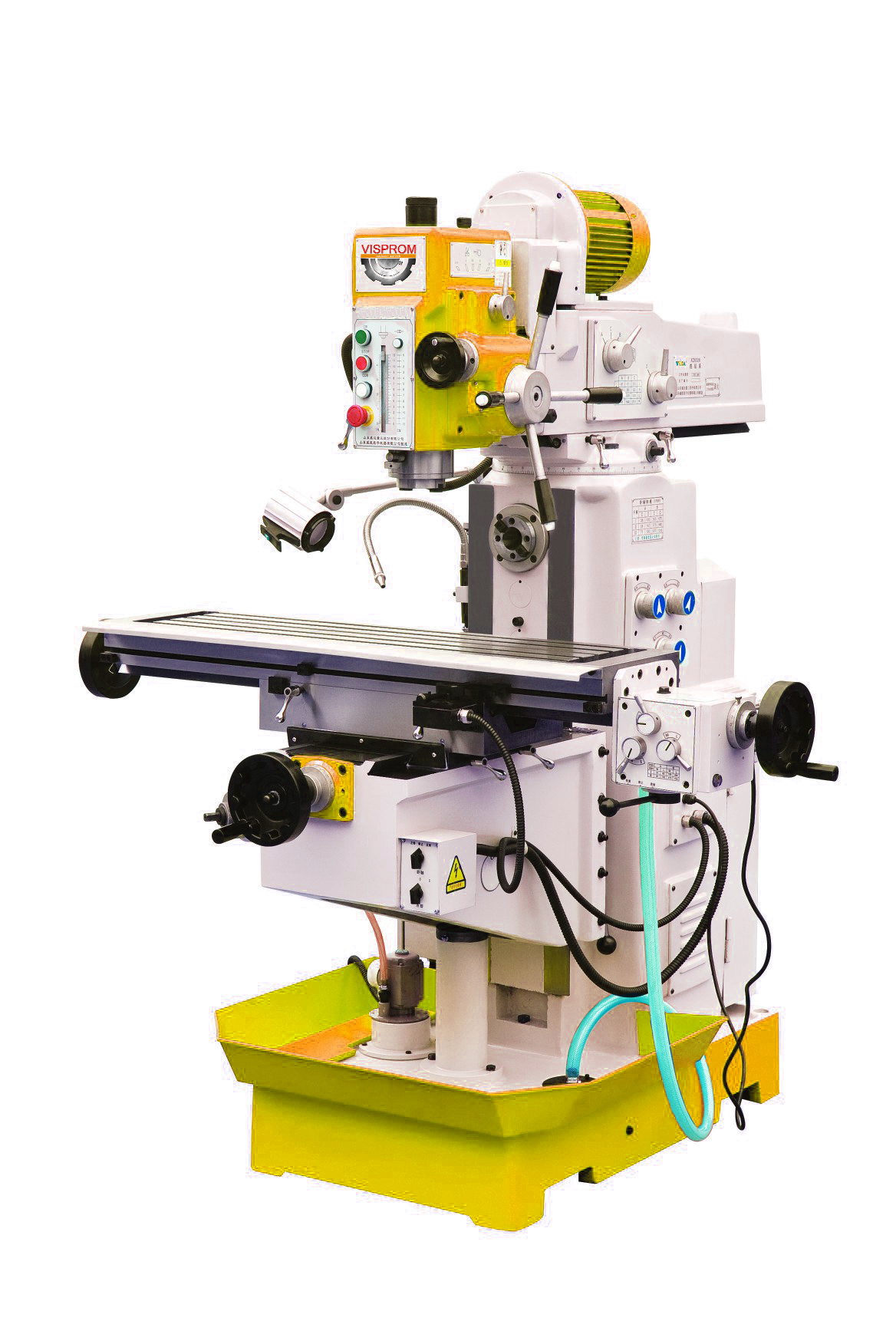

Универсальный фрезерный станок PROMA FHX-50PD с УЦИ
Код товара:
11992
Нет в наличии
1 312 938 руб.
с НДС - на 21.11.2024 г.
| Модель: |  |
PROMA FHX-50PD с УЦИ |
| Артикул: | |
38300400 |
| Производитель: |  |
PROMA (Чехия) |
| Сертификат: |  |
Официальный дилер |
| Изготовитель: |  |
Китай |
- Описание
- Дополнительная оснастка
-
Документы - Комментарии
- Отзывы
Вертикально-фрезерный станок PROMA FHX-50PD используется в ремонтных мастерских и цехах, на мелком и крупном серийном производстве для обработки корпусов и деталей, выполненных из черных и цветных металлов.
На этой модели можно выполнять такие виды работ, как обработка осевым режущим инструментом, сверление, нарезка резьбы - внутренней и внешней, а также фрезерование.
Станок обеспечивает точную подачу сверла и регулировку скоростей.
Особенности вертикально-фрезерного станка
Станок оснащен системой охлаждения, устройством цифрового измерения, автоматической подачей стола и тонкой подачей шпинделя, а также регулировкой глубины сверления.
Станок отличается от остального модельного ряда:
- Удобным управлением шпинделем станка;
- Возможностью выбирать скорость для более точного выполнения работы;
- Цифровым дисплеем, который позволяет контролировать работу;
- Возможностью выполнять фигурную проточку;
- Широким опорным основанием, выполненным из чугуна, которое делает станок устойчивым.
Особенности конструкции
- Массивная чугунная конструкция;
- Основные узлы станка изготовлены из высокопрочного чугуна и стали;
- Вертикальный и горизонтальный шпиндель;
- Перемещение стола в трёх плоскостях;
- Автоматическое перемещение стола при помощи электропривода;
- Устройство цифровой индикации (УЦИ) по трём осям Х/Y/Z
- Система подачи СОЖ;
- ОСВЕЩЕНИЕ рабочей зоны станка;
- Комплектуется поворотными тисками.
- Возможность поворота вертикального шпинделя в обе стороны на 60°
Технические характеристики фрезерного станка PROMA FHX-50PD с УЦИ |
|
|---|---|
| Характеристика | Значение |
| Максимальный диаметр сверления, мм | 50 |
| Максимальный диаметр торцевой фрезы, мм | 100 |
| Максимальный диаметр концевой фрезы, мм | 25 |
| Максимальный диаметр растачивания, мм | 120 |
| Максимальный диаметр нарезаемой резьбы | М16 |
| Конус шпинделя | MK4 |
| Диапазон вращения вертикального шпинделя, об/мин: | 8 ступеней 115 - 1750 |
| Диапазон вращения горизонтального шпинделя, об/мин: | 12 ступеней 40 - 1300 |
| Ход шпинделя, мм | 120 |
| Расстояние от шпинделя до поверхности стола, мм | 90-400 |
| Размер рабочего стола, мм | 1120х280 |
| Ход рабочего стола (продольный/поперечный), мм | 600/230 |
| Т-образные пазы, мм: | 3/14 |
| Диапазон поворота вертикального шпинделя | 60° влево / 60° вправо |
| Мощность главного электродвигателя, кВт | V 0,85/1,5 - H 2,2 |
| Размер упаковки, мм | 1600х1400х2220 |
| Вес PROMA FHX-50PD с УЦИ нетто/брутто, кг | 1120/1300 |
Стандартная комплектация
- Оправка горизонтального шпинделя L 460 Ø22.0 - 1 шт.
- Оправка горизонтального шпинделя L 460 Ø 27.0 - 1 шт.
- Оправка цилиндрическая Ø 26.0 - 1 шт.
- Инструментальный болт М14 Х 420 - 1 шт.
- Ручка вертикальной подачи консоли - 1 шт.
- Ручки штурвалов подач в сборе - 1 шт.

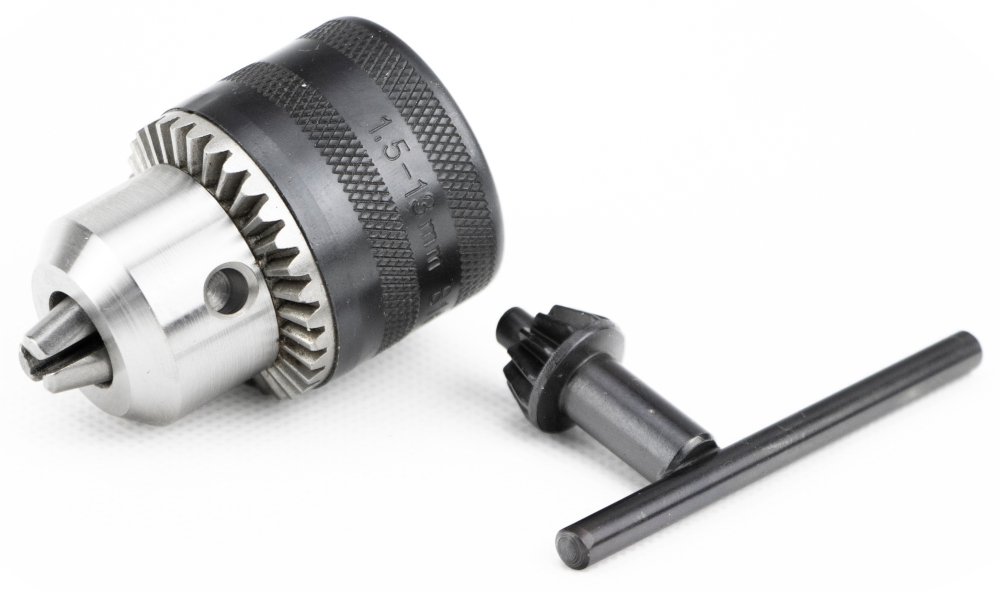

- Патрон сверлильный 3 ÷ 16мм. B 18 - 1 шт.
- Ключ сверлильного патрона - 1 шт.
- Конус сверлильного патрона В18 - 1 шт.
- Переходной конус ISO30 - MK III - 1 шт.
- Ключ рожковый 22 Х 24 - 1 шт.
- Ключ торцевой шестигранный 6 мм - 1 шт.
- Цанговый патрон - 1 шт.
- Ключ радиусный - 1 шт.
- Цанга ø4; 5; 6; 8; 10; 12; 14; 16 мм - 8 шт.

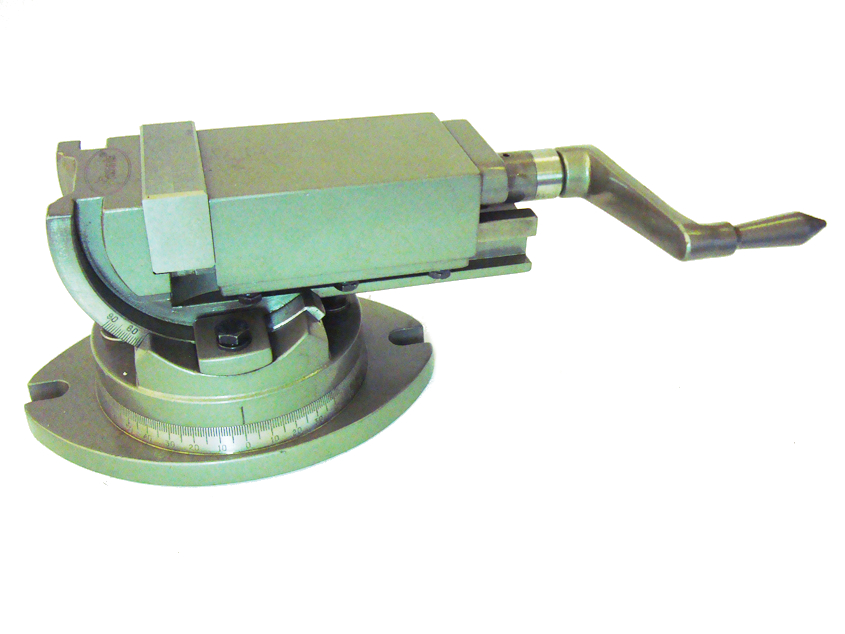

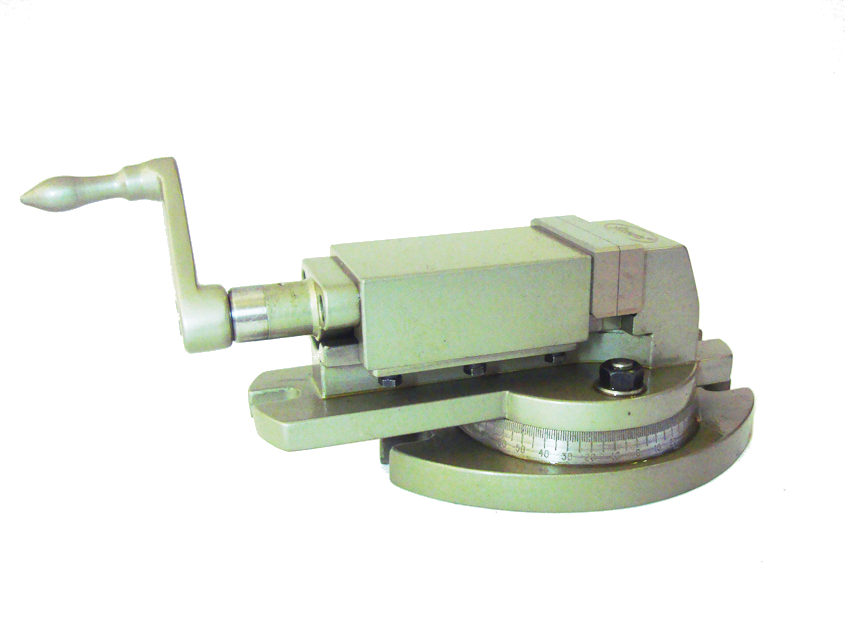

- Тиски поворотный (Ш х Д х В) 160х130х45 - 1 шт.
Комплектация за дополнительную плату
