Токарный обрабатывающий центр SPINNER TC300-52
Код товара:
9463
снят с продажи
Нет в наличии
| Модель: |  |
SPINNER TC300-52 |
| Производитель: | SPINNER (Германия) | |
| Изготовитель: |  |
Германия |
Токарный обрабатывающий центр SPINNER TC300-52 имеет следующие преимущества:
- Исполнение с задней бабкой или субшпинделем
- Новейшие системы ЧПУ Fanuc 31iTA или Siemens 840D SolutionLine
- Диалоговое программирование
- Большой диаметр обработки и большая рабочая зона
- Настоящая ось Y, встроенная в конструкцию станины (опция)
Технические характеристики токарного обрабатывающего центра SPINNER TC300-52:
| Характеристика | TC300-52 |
|---|---|
| Макс. диаметр изделия типа диск, мм | 300 |
| Макс. диаметр обработки тел типа вал | 250 |
| РМЦ, мм | 400 |
| Оси | |
| Максимальное перемещение оси Х, мм | 180 |
| Макс перемещение по оси Z, мм | 400 |
| Быстрые перемещения по оси Z, мм/мин | 24 |
| Быстрые перемещения по оси Х, мм/мин | 15 |
| Рабочая подача, мм/мин | |
| Диаметр ШВП/шаг ось Z, мм | |
| Диаметр ШВП/шаг ось Х, мм | |
| Тип и мощность сервопривода по оси X | |
| Тип и мощность сервопривода по оси Z | |
| Тип направляющих Х | скольжения |
| Тип направляющих Z | скольжения |
| Точность позиционирования по осям X/Z, мм | ± 0,003 |
| Повторяемость позиционирования осей X/Z, мм | ± 0,001 |
| Угол наклона станины, град | 45 |
| Ширина направляющих, мм | |
| Шпиндельная бабка | |
| Диаметр 3х кулачкового патрона, мм | 210 |
| Диапазон скоростей шпинделя, об/мин | 5.000 |
| Диаметр отверстия шпинделя, мм | 52 |
| Максимальный диаметр прутка, мм | 50 |
| Торец шпинделя | A6 |
| Внутренний диаметр подшипника шпинделя | 90 |
| Мощность э/д шпинделя (продолжительно), кВт | 15 |
| Мощность э/д шпинделя (30 минут), кВт | 19 |
| Момент на шпинделе (продолжительно), Нм | 95 |
| Момент на шпинделе (30 минут), Нм | 121 |
| Тип привода шпинделя | ременная |
| Тип э/д шпинделя | серво |
| Противошпиндель | |
| Диапазон скоростей шпинделя 2, об/мин | 7000 |
| Размер патрона 2, мм | 130 |
| Конус шпинделя2 | 100 |
| Мощность шпинделя 2, продолжительно, кВт | 6 |
| Мощность шпинделя 2, (30минут), кВт | 7.8 |
| Момент на шпинделе2, продолжительно, Нм | 38 |
| Момент на шпинделе2 (30 минут), Нм | 50 |

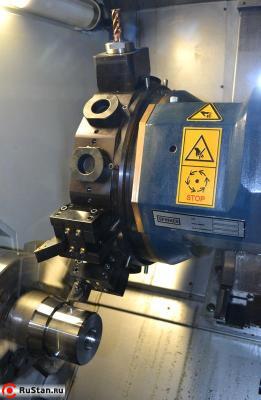

| Резцедержка | |
| Число интструментов, шт | 12 (16 – опция) |
| Тип резцедержки | VDI25, серво |
| Размер хвостовика режущего инструмента, мм | |
| Время смены инструмента – верт. револьверная головка,с | - |
| Время смены инструмента – гориз. револьверная головка, с | 0.3 |
| Точность позиционирования револьверной головки, мм | |
| Мощность э/д приводного инстумента, кВт | S 1.1/ F 2.2 |
| Обороты приводного инструмента, об/мин | 6000 |

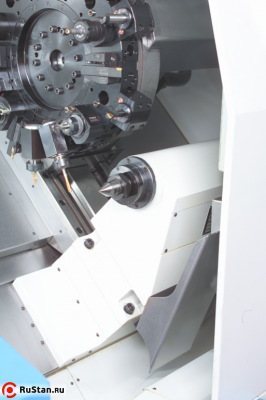

| Задняя бабка | |
| Перемещение задней бабки, мм | 370 |
| Выдвижение пиноли задней бабки, мм | |
| Диаметр пиноли, мм | |
| Конус пиноли гидравлической задней бабки, № | MK4 |
| Конус пиноли механической задней бабки, № | - |
| Прочее | |
| Потребляемая мощность, кВА | |
| Система ЧПУ | Siemens/ Fanuc |
| Наличие транспортера стружки | опция |
| Емкость бака СОЖ, л | 150 |
| Емкость гидростанции, л | |
| Вес нетто, кг | ~ 3.500 |
| Вес брутто, кг | |
| Габаритные размеры, мм | 2000 х 1600 х 1990 |
| Буквенные обозначения | S - Siemens, F - Fanuc |
Варианты комплектации
| - Абсолютные энкодеры по осям | - оптические линейки по осям X / Z |
| - Гидравлический полый зажимной цилиндр для обработки прутка | управляемая ЧПУ задняя бабка или субшпиндель |
| - Ось C шпинделя с прямой измерительной системой для фрезерных операций | - регулируемое низкое усилие зажима главного и/или субшпинделя |
| - 12-ти позиционная скоростная AC-серворевольверная головка с временем смены инструмента 0,3 сек. | опции системы ЧПУ (увеличение памяти, контроль износа инструмента и т.д.) |
| - Централизованная смазка всех осей и ШВП | диалоговое программирование "Shop-Turn" или "Manual-Guide i" |
| - Наклонная станина с реальным углом в 45˚ | - специальный пакет для твердого точения |
