Цена для юр. и физ. лиц
10 263 750 руб.
с НДС - на 28.03.2024 г.
  • Описание
  • Комментарии
  • Отзывы

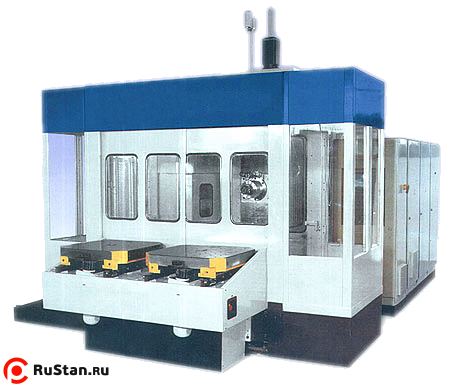

Обрабатывающий центр ИС500ПМФ4-СТ01 предназначен для высокопроизводительной обработки особо сложных корпусных деталей из любых конструкционных материалов в различных отраслях промышленности, в том числе для производства сложных пресс-форм. Сочетает в себе высокий уровень универсальности, компактности и точности.

Оборудован устройством автоматической смены инструмента, устройством автоматической смены столов-спутников, дискретным поворотным столом (120 позиций) или непрерывным поворотным столом (360 000 позиций) 500х500 мм.

Устройство ЧПУ и электропривода фирм "Fanuc", "Siemens", отечественных производителей.


Технические характеристики ИС800ПМФ4-СТ01

Характеристика Значение
Ось Х (стол поперечно), мм 1000
Ось Y (шпиндельная бабка вертикально), мм 630
Ось Z (стойка продольно), мм 800
Ось B (поворотный стол) , дискретность позиционирования 0,001°
Частота вращения шпинделя, об/мин. 8...4500
Конус для крепления инструмента в шпинделе ISO 50
Мощность электродвигателя привода вращения шпинделя, кВт 22
Крутящий момент на шпинделе, Hм 900
Диапазон рабочих подач по осям Х,Y,Z, мм/мин 1...6000
Диапазон рабочих подач по оси B, град/мин 1...1080
Ускоренные перемещения по осям Х,Y,Z, мм/мин. 15000
Ускоренные перемещения по оси B, мин-1 10
Емкость инструментального магазина, шт 40,64,100
Длина инструмента , мм 400
Наибольшая масса инструмента, кг 25
Наибольший диаметр инструмента с пропуском гнезд/без пропуска гнезд 315/125
Среднее время смены инструмента "от реза до реза", сек 20
Размеры рабочей поверхности столов-спутников, мм 500х500
Емкость накопителя столов-спутников, шт 2(8)
Грузоподъёмность стола-спутника, кг 880
Габаритные размеры станка (LxBxH), мм 5813х4750х3560
Общая масса станка, кг 14070
