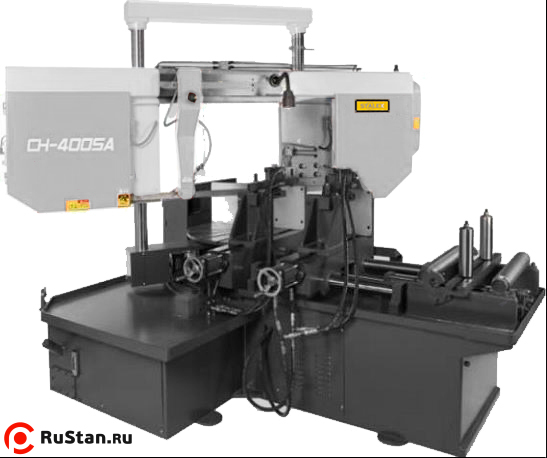

Автоматический ленточнопильный колонный станок Stalex CH-400SA
3 068 500 ₽
с НДС - на 18.09.2026 г.
| Модель: |  |
CH-400SA |
| Артикул: | |
102237 |
| Производитель: |  |
STALEX |
| Сертификат: |  |
Официальный дилер |
Ленточнопильный станок по металлу Stalex CH-400SA — автоматический станок колонного (двухколонного) типа с замкнутым контуром и поворотным механизмом. Пиление труб и сплошных заготовок диаметром круга до 400 мм и прямоугольника 400×400 мм под углом 90°, а также с поворотом рамы под 45°. Замкнутый двухколонный контур даёт высокую жёсткость и позволяет эффективно пилить крупногабаритные заготовки; пильная рама — стальная сварная конструкция.
Работа в ручном режиме (каждая операция по кнопке) и в автоматическом цикле: зажим заготовки — подвод — запуск пилы — опускание и остановка рамы — подъём — отжим тисков. Станок оснащён гидравлическими тисками с быстрым зажимом и механическим ходом тисков.
Основные элементы Stalex CH-400SA
- угол пиления 90°, 15°, 30°, 45°
- поворот рамы кратно 1° — автоматически от ЧПУ с выводом на дисплей; жёсткий поворотный механизм
- опускание и подъём рамы — автоматически за счёт гидравлики
- длина подачи контролируется ЧПУ (CNC); движение по направляющим валам для точности
- ЧПУ на PLC-контроллере для промышленного производства
- сенсорный дисплей управления
- управление трёхфазным двигателем
- плавная регулировка скорости полотна 20–80 м/мин
- безлюфтовое вращение полотна за счёт конических подшипников и твердосплавных пластин
- термозащита электродвигателя; система смазки и охлаждения полотна
- гидравлические тиски с быстрым зажимом; макс. единичный ход подающих тисков 400 мм
- механическое натяжение полотна
- шнековый конвейер сбора стружки с автоприводом
- подсветка зоны резания
- автоматический подъём рамы при завершении реза
|
|
Угол пиления заготовок 90°; 15°; 30°; 45°. Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма. |
||||
|
|

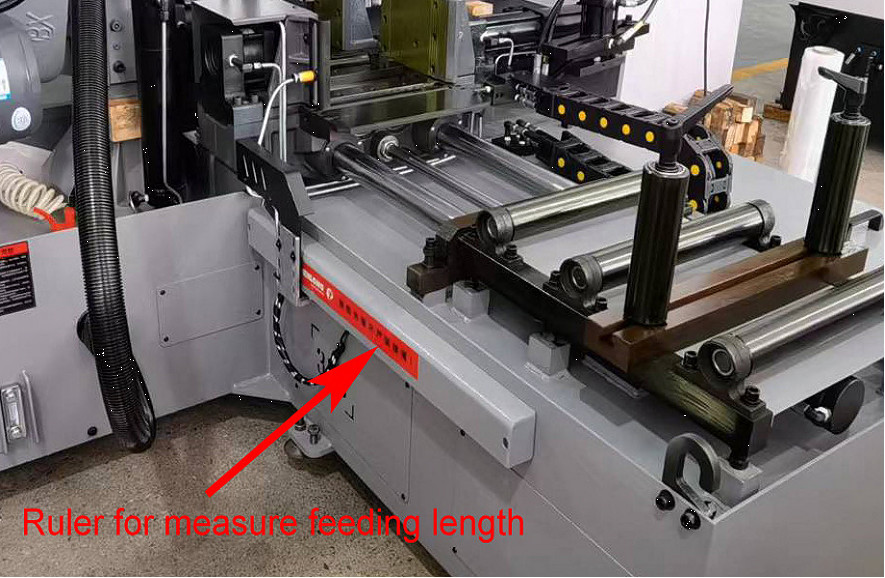

Линейка для измерения длины подачи (контролируется ПЛК (PLC)). Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по направляющим валам гарантирующим точность подачи. |
||||
|
|

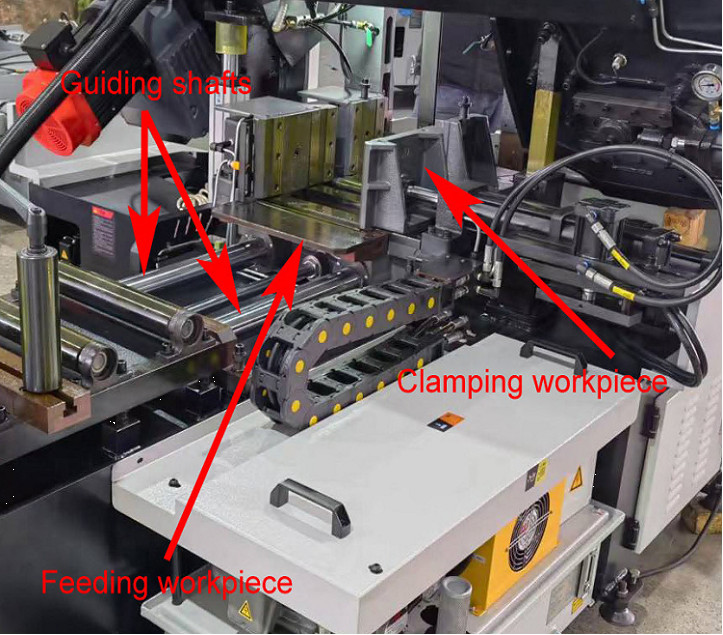

Направляющие валы Подающие гидравлические тиски |
||||
|
|

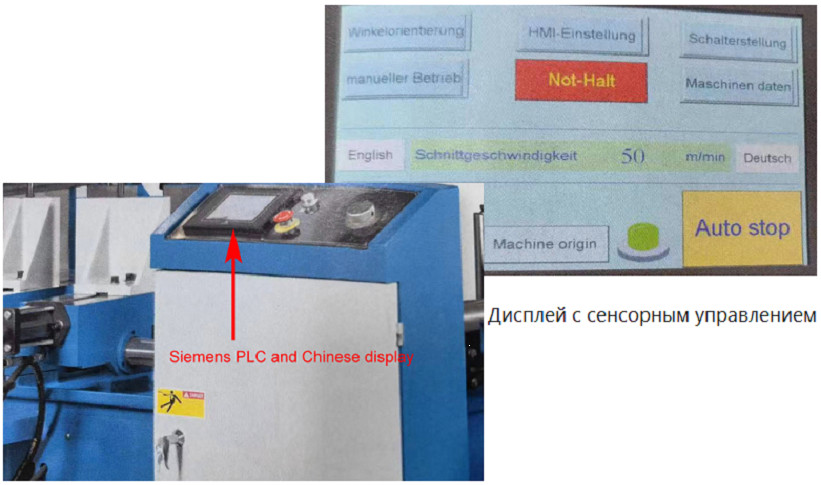

Дисплей с сенсорным управлением |
||||
|
|

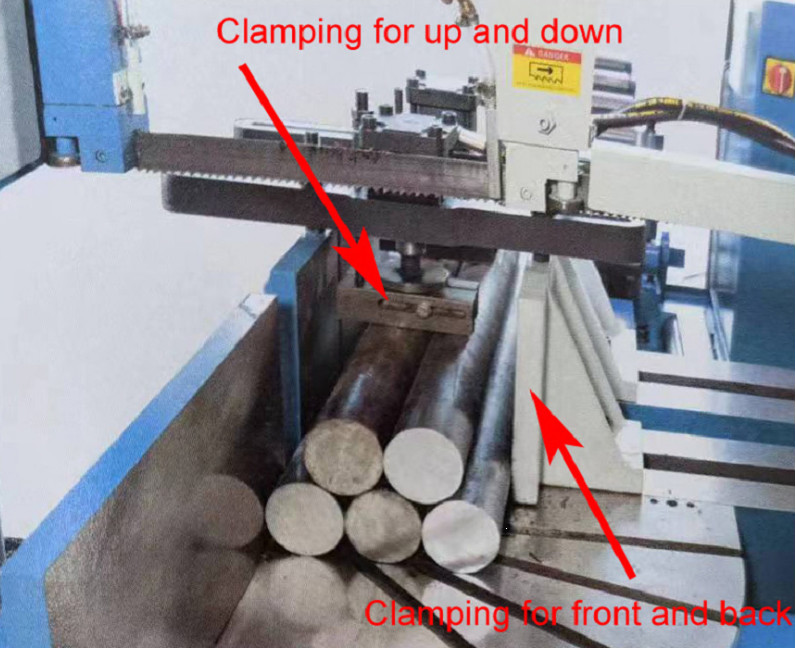

Гидравлические прижимы для пакетной резки (заказываются опционально) |
||||
|
|

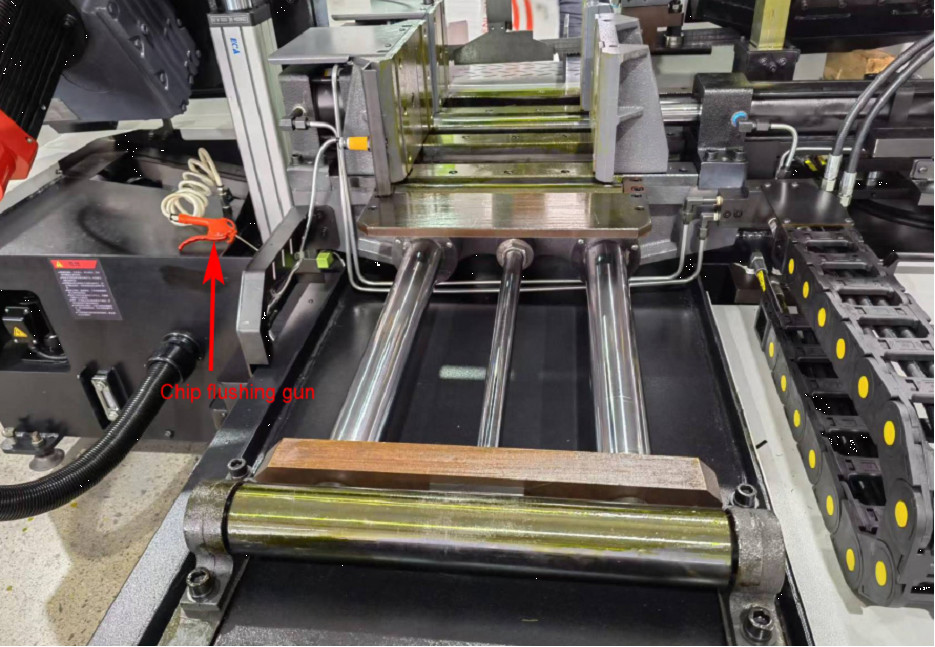

Пистолет для смыва стружки (в стандартной комплектации) |
||||
|
|
Автоматический конвейер для сбора стружки (в стандартной комплектации) |
||||
|
Стандартное оснащение станка |
1. Механическая щетка для чистки лезвий. 2. Лампа освещения рабочей зоны 3. Гидравлические тиски с автоматической подачей (без прижимов для пакетной резки – в стандартной комплектации) 4. Автоматический контроль рабочей высоты 5. Ленточнопильное полотно - установленное на станке 6. Набор инструментов 7. Инвертор 8. Управление с ЧПУ - NC control (Siemens) 9. Автоматический конвейер для стружки
10. Система охлаждения с пистолетом для смыва стружки |
Технические характеристики "STALEX CH-400SA" |
|
|---|---|
| Характеристика | Значение |
| Мощность главного двигателя | 4.0 кВт (3-фазный) |
| Мощность гидравлической станции | 1.5 кВт |
| Мощность системы СОЖ | 0.09 кВт |
| Суммарная мощность | 5.59 кВт |
| Вращение пилы | 90°…15°…30°…45° (кратно 1°) |
| Скорость резания | 20-80 м/мин |
| Круглый профиль при 90° | 400 мм |
| Прямоугольный профиль при 90° | 400х400 мм |
| Круглый профиль при 45° | 350 мм |
| Прямоугольный профиль при 45° | 350х400 мм |
| Макс. ход подающих тисков | 400 мм |
| Мин. ход подающих тисков | 1 мм |
| Точность подачи | 0.1/100 мм |
| Точность реза по длине | ±0.2 мм на 1000 мм |
| Точность перпендикулярности | 0.3 мм на Ø100 мм |
| Размер полотна | 41х1.3х5590 мм |
| Рабочая высота стола | 735 мм |
| Объём гидравлического бака | 30 л |
| Объём бака СОЖ | 60 л |
| Конвейер для стружки | есть |
| Пистолет для смыва | есть |
| Лампа освещения | есть |
| Масса нетто/брутто | 2620 / 2800 кг |
| Производство | Китай |
Комплектация
- Автоматический ленточнопильный станок STALEX CH-400SA
- Ленточнопильное полотно, установленное на станке
- Гидравлические тиски с автоматической подачей
- Автоматический контроль рабочей высоты
- Механическая щётка для очистки полотна
- Лампа освещения рабочей зоны
- Управление с ЧПУ (Siemens)
- Инвертор
- Автоматический конвейер для стружки
- Система охлаждения с пистолетом для смыва
- Набор инструментов
